Весы электронные IF, 53257-13

Назначение

Весы электронные IF (далее - весы) предназначены для измерений массы при статическом взвешивании различных веществ и материалов.

Описание

Принцип действия весов основан на преобразовании деформации упругого элемента тензометрического датчика, возникающей под действием силы тяжести и выталкивающей силы воздуха, действующих на взвешиваемый объект, в аналоговый электрический сигнал и преобразуемый аналогоцифровым преобразователем в цифровой сигнал. Результат взвешивания выводится на жидкокристаллический дисплей модуля терминала.

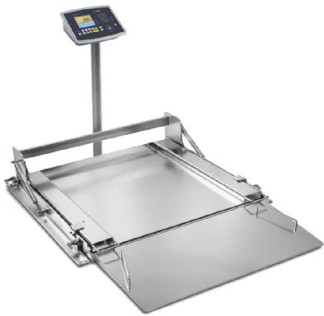

Конструктивно весы представляют собой два модуля, соединенных системой обмена данных - взвешивающий модуль и модуль терминала, предназначенный для выбора режимов работы весов и индикации результатов взвешивания. Весы имеют верхнее расположение грузоприемного устройства.

Взвешивающий модуль оснащен следующими дополнительными устройствами (указанными ниже в соответствии с ГОСТ Р 53228-2008):

-    устройством установки по уровню (Т.2.7.1);

-    устройствами установки нуля (Т.2.7.2):

-    полуавтоматическим устройством установки нуля (Т.2.7.2.2);

-    автоматическим устройством установки нуля (Т.2.7.2.3);

-    устройством первоначальной установки нуля (Т.2.7.2.4);

-    устройством слежения за нулем (может быть отключено) (Т.2.7.3);

-    устройствами тарирования (Т.2.7.4):

-    устройством уравновешивания тары (Т.2.7.4.1);

-    устройством взвешивания тары (Т.2.7.4.2);

-    устройством предварительного задания массы тары (Т.2.7.5).

Взвешивающие модули выпускаются одно и двух диапазонными (Т.3.2.7), в разных

модификациях, отличающихся метрологическими и техническими характеристиками 4-150, 4-300, 4-600, 4-1000, 4-1500, 4-3000.

Модули терминала выпускаются в разных модификациях, отличающихся исполнением дисплея, исполнением корпуса модуля, наличием прикладных программ, не связанных со взвешиванием. Обозначение модели модуля терминала складывается из следующих позиций:

CAIXj X,, где

Xj - буквенное обозначение варианта исполнения корпуса:

■    S - влаго-пылезащищенное исполнение,

■    SL - пылезащищенное исполнение,

X2 - вариант исполнения дисплея и наличие прикладных программ:

■    1 - жидкокристаллический дисплей, без прикладных программ,

■    2 - жидкокристаллический дисплей, с прикладными программами,

■    3 - матричный дисплей с подсветкой, с прикладными программами,

Список прикладных программ, не связанных со взвешиванием:

-    подсчет числа объектов, имеющих примерно одну и ту же массу;

-    суммирование;

-    контрольное взвешивание;

-    сортировка;

-    усреднение;

-    вычисление процентных соотношений и др.

Весы оснащаются интерфейсом передачи данных: RS 232С.

Идентификационные маркировки и защитные пломбы

Идентификационные маркировки и защитные пломбы наносятся на каждый модуль. Схемы нанесения маркировок и пломб на модули представлены на рисунках 1а,

1б.

MD| -метрологические характеристики: Min, Max, e и d, например: ■ Однодиапазонные

SARTORIUS AG GERMANY    f г \m'    100 -240 v

CAIS3 (TA) D09-011.02    M    50 / 60 Hi

HO L6W1 B42.E0    15 VA

11114444 ailllllllllll    шт

■ взвешивающего модуля, например:

SARTORIUS AG GERMANY IFSP4-15GGG-NCE

A1.L7 X1.M1.R1 .SO 11114444    DOS-11.02

соответствия союза 2009/23/EC (ранее 90/384/EEC)

- защитная пломба - обозначение

C€

S

S

требованиям директивы Европейского

Обозначение модели весов складывается из позиций: Xj IFX2 X3 - X4 СЕ- X5, где

Xj - модификация модуля терминала;

X2 - обозначение материала и которого выполнен взвешивающий модуль. Р -окрашенная сталь, S - нержавеющая сталь;

X3 - модификация взвешивающего модуля (4-150, 4-300, 4-600, 4-1000, 4-1500, 43000);

X4 - вариант исполнения взвешивающего модуля. L - однодиапазонные, N -двухдиапазонные.

СЕ - обозначение соответствия весов требованиям директивы Европейского союза 2009/23/EC (ранее 90/384/EEC)

X4 - размер взвешивающего модуля:

Например, весы CAIS3 IFSP4-150GG-NCE, в комплекте: модуль терминала в пылезащищенном исполнении с матричным дисплеем, с прикладными программами, взвешивающий модуль 4-150, размер взвешивающего модуля 600 мм х 800 мм, двухдиапазонные.

Программное обеспечение

Весы оснащены встроенным разделенным программным обеспечением. Идентификационное наименование программного обеспечения и наименование версии высвечивается при обращении к одноименному подпункту меню весов. Основные функции программного обеспечения: обработка сигнала весоизмерительных датчиков, и последующий пересчет его в единицы массы; хранение данных юстировки, результатов измерений, вывод данных на экран.

Программное обеспечение весов заложено в микроконтроллере взвешивающего модуля в процессе производства и защищено от доступа и изменения пломбами.

Программное обеспечение разделено на метрологически значимую и незначимую части, метрологически незначимая часть содержит информацию о количестве прикладных программ в режиме работы, не связанном со взвешиванием.

Обновление метрологически значимой части программного обеспечения в процессе эксплуатации весов не предусмотрено.

Идентификационные данные метрологически значимой части программного обеспечения (в таблице - ПО)

* Примечание - обозначение XX относится к метрологически незначимой части ПО.

Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Двухдиапазонные с индексом -N

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Поверка

осуществляется по документу ГОСТ Р 53228-2008 (Приложение Н) «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Эталонные средства измерений, используемые при поверке:

- гири 4 разряда по ГОСТ 8.021-2005.

Сведения о методах измерений

Методика измерений представлена в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к весам электронным IF

ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы»

ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

Техническая документация фирмы «Sartorius Weighing Technology GmbH», Германия.

Рекомендации к применению

осуществление торговли и товарообменных операций, выполнение работ по расфасовке товаров;

выполнение государственных учетных операций; проведение банковских, налоговых и таможенных операций;

выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
