Весы электронные Hercules-HFS и Hercules-R, 53259-13

Документы

Карточка СИ

Номер в госреестре	53259-13
Наименование СИ	Весы электронные
Обозначение типа СИ	Hercules-HFS и Hercules-R
Изготовитель	"CAS Corporation", Корея
Год регистрации	2013
Срок свидетельства	13.03.2028
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Весы электронные Hercules-HFS и Hercules-R (далее весы) предназначены для определения массы различных грузов.

Описание

Конструктивно весы состоят из грузоприемного устройства (ГПУ) и индикатора с клавиатурой и дисплеем, который может располагаться как на стойке, так и на отдельном выносном кронштейне. ГПУ, в свою очередь, состоит из грузопередающего устройства (платформы) и весоизмерительного устройства с весоизмерительным датчиком (далее датчик).

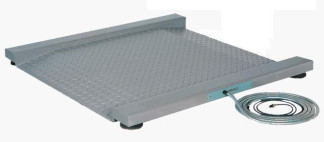

Общий вид ГПУ весов HFS представлен на рисунке 1, весов R - на рисунке 2. Общий вид весоизмерительных индикаторов представлен на рисунке 3.

CI-8000V

Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ Р 53228-2008):

- устройство автоматической и полуавтоматической установки нуля (Т.2.7.2.3 и Т.2.7.2.2);

- устройство первоначальной установки нуля (Т.2.7.2.4);

- устройство слежения за нулем (Т.2.7.3);

- устройство предварительного задания массы тары (Т.2.7.5);

- устройство выборки массы тары (устройство взвешивания тары) (Т.2.7.4.2).

Функциональные возможности весов определяются применяемой модификацией весоизмерительного индикатора, внесенной в реестр средств измерений за номером 50968-12.

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся соответственно массе груза. Аналоговый электрический сигнал датчика преобразуется в цифровой код встроенным устройством обработки аналоговых данных (АЦП). Результаты взвешивания отображаются на дисплее индикатора весов.

Весы могут быть оснащены интерфейсом RS 232 для связи с периферийными устройствами (например, персональный компьютер, принтер и т.п.).

Питание весов осуществляется от сети, адаптера сетевого питания или от встроенного аккумулятора.

Весы выпускаются в различных модификациях, отличающихся максимальной (Max) и минимальной (Min) нагрузками, действительной ценой деления (d) и поверочным делением (e), а также массой и габаритными размерами.

Обозначение модификаций весов Hercules-HFS имеет вид X1HFS X2, где:

X1 - максимальная нагрузка в килограммах.

Х2 - габаритные размеры платформы в дециметрах в соответствии с таблицей 4.

Обозначение модификаций весов Hercules-R имеет вид R-X1, где:

Х1 - максимальная нагрузка в килограммах.

На маркировочной табличке весов указывают:

- обозначение типа весов;

- класс точности (III);

- значения Max, Min, e;

- торговую марку изготовителя или его полное наименование;

- торговую марку или полное наименование представителя изготовителя для импортируемых весов;

- серийный номер;

- знак утверждения типа;

- идентификатор программного обеспечения.

Знак поверки в виде наклейки наносится на лицевую панель индикатора. Схема пломбировки от несанкционированного доступа зависит от применяемой модификации весоизмерительного индикатора и приведена на рисунке 4.

Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее весов при их включении.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой. Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО также не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.

Защита ПО и измерительной информации от преднамеренных воздействий соответствует требованиям ГОСТ Р 53228-2008 п. 5.5.1 «Дополнительные требования к электронным устройствам с программным управлением. Устройства со встроенным программным управлением».

Уровень защиты ПО от непреднамеренных и преднамеренных воздействии в соответст

вии с МИ 3286-2010 - «А». Таблица 1

Наименование программного обеспечения	Идентификационное наименование программного обеспечения	Номер версии (идентификационный номер) программного обеспечения	Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатора программного обеспечения
CI-5000 series firmware	-	Для CI-5010A, CI-5200A: 1.0010, 1.0020, 1.0030	-	-
CI-6000 series firmware	-	Для CI-6000A: 1.01, 1.02, 1.03	-	-
CI-2000 series firmware	-	Для CI-2001A, CI-2001B, CI-2400BS: 1.00, 1.01, 1.02	-	-
CI-8000 series firmware	-	Для CI-8000A: t1000 02, t1000 03, t1000 04	-	-
CI-200 series firmware	-	Для CI-200A, CI-201A, CI-200S/SC, CI-201S/SC: 1.20, 1.21, 1.22	-	-
CI-500 series firmware	-	Для CI-501, CI-502, CI-503, CI-505, CI-507: 1.33, 1.34, 1.35	-	-
CI-1580A firmware	-	3.10, 3.11, 3.12	-	-

CI-1560 firmware	-	1.00, 1.01, 1.02	-	-
CI-2001AS firmware	-	1.00, 1.01, 1.02	-	-
CI-2001AC firmware	-	1.00, 1.01, 1.02	-	-
BI series firmware	-	Для BI-100R, BI-100RB 1.01, 1.02, 1.03	-	-
NT series firmware	-	Для NT-200A, NT-200S, NT-201A, NT-201S 203, 204, 205	-	-
NT-600A firmware	-	1.00, 1.01, 1.02	-	-
PDI firmware	-	2.18, 2.19, 2.20	-	-

• Примечание - Идентификационное наименование программного обеспечения, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.

Технические характеристики

Таблица 2

Метрологическая характеристика	1000HFS	2000HFS	3000HFS	5000HFS
Класс точности по ГОСТ Р 53228-2008	III	III	III	III
Максимальная нагрузка, Max, т	1	2	3	5
Минимальная нагрузка, Min, кг	10	20	20	40
Поверочное деление е, и действительная цена деления, d, e=d, кг	0,5	1	1	2
Число поверочных делений (n)	2000	2000	3000	2500
Диапазон уравновешивания тары, кг	100% Max	100% Max	100% Max	100% Max
Диапазон температур для весоизмерительного устройства, °C	от минус 10 до плюс 40
Диапазон температур для грузоприемного устройства, °C	от минус 30 до плюс 40

Метрологическая характеристика	R-300	R-500	R-600	R-1000
Класс точности по ГОСТ Р 53228-2008	III	III	III	III
Максимальная нагрузка, Max, т	0,3	0,5	0,6	1
Минимальная нагрузка, Min, кг	2	4	4	10
Поверочное деление е, и действительная цена деления, d, e=d, кг	0,1	0,2	0,2	0,5
Число поверочных делений (n)	3000	2500	3000	2000
Диапазон уравновешивания тары, кг	100% Max	100% Max	100% Max	100% Max
Диапазон температур для весоизмерительного устройства, °C	от минус 10 до плюс 40
Диапазон температур для грузоприемного устройства, °C	от минус 30 до плюс 40

Таблица 4 - Габаритные размеры

Модель		Габаритные размеры, мм
	1000HFS 0808	800x800x90
	1000HFS 1010	1000x1000x90
	1000HFS 1012	1000x1200x90
	2000HFS 1012	1000x1200x90
	2000HFS 1212	1200x1200x90
	2000HFS 1215	1200x1500x90
Hercules-HFS	2000HFS 1515	1500x1500x90
	3000HFS 1212	1200x1200x90
	3000HFS 1515	1500x1500x90
	3000HFS 1518	1500x1800x90
	5000HFS 1515	1500x1500x90
	5000HFS 1518	1500x1800x90
	5000HFS 1520	1500x2000x90
Hercules-R		1000x1000x90

Параметры питания

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации и маркировочную табличку, расположенную на корпусе весов.

Комплектность

1. Весоизмерительный прибор...

1 шт.

1 шт. 1 шт.

2. Г рузоприемная платформа..

3. Руководство по эксплуатации

Поверка

осуществляется по документу ГОСТ Р 53228-2008 (Приложение Н «Методика поверки весов») «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Основные средства поверки: гири, соответствующие классу точности М1 по OIML R 1111-2009.

Идентификационные данные и способ идентификации программного обеспечения представлены в руководстве по эксплуатации в разделе 3.

Сведения о методах измерений

Измерение массы на весах проводится согласно разделу 6 «Использование по назначению» документа «Весы электронные Hercules-HFS и Hercules-R. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к весам электронным Hercules-HFS и Hercules-R

1. ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

2. ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».

3. Техническая документация фирмы «CAS Corporation», Республика Корея.
