Трансмиссометры LT31, 53272-13

Назначение

Трансмиссометры LT31 предназначены для автоматических измерений метеорологической оптической дальности (далее МОД).

Описание

Принцип действия трансмиссометров LT31 основан на измерении коэффициента направленного пропускания импульсного излучения модулированного светового потока при прохождении им слоя атмосферы фиксированной длины.

Трансмиссометры LT31 состоят из излучателя и приемника.

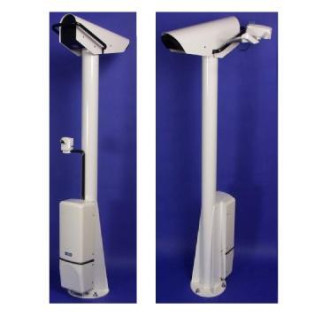

Конструктивно трансмиссометры LT31 выполнены в виде двух блоков - излучателя LTT111 и приемника LTR111, установленных на мачтах на определенном (базовом) расстоянии друг от друга. Внешний вид трансмисометров LT31 представлен на рис.1.

Излучатель LTT111 состоит из измерительного и интерфейсного блоков. Измерительный блок состоит из двух светодиодов белого цвета, оптической трубы, оптического пленочного диффузора, микропроцессора, механизма юстировки. Интерфейсный блок состоит из микроконтроллера и блока питания.

Приемник LTR111 состоит из измерительного и интерфейсного блоков. Измерительный блок состоит из p-i-n фотодиода, оптического фильтра, усилителя, микропроцессора. Интерфейсный блок состоит из главного центрально процессора и блока питания.

В трансмиссометрах LT31 в качестве источника светового потока применяется светодиод, перед которым установлен оптический пленочный диффузор для коллимации светового потока. В качестве приемника светового потока используется p-i-n фотодиод, перед которым установлен оптический фильтр для адаптации спектральной чувствительности приемника. Световой поток, прошедший через атмосферу принимается p-i-n фотодиодом, усиливается в измерительном блоке приемника и передается в микропроцессор для преобразования в коэффициент направленного пропускания. Далее главный процессор по формуле Кошмидера и алгоритмам фирмы «Vaisala Oyj» производит пересчет коэффициента направленного пропускания в МОД. Полученное значение МОД передается на ПК.

В трансмиссометрах LT31 реализованы следующие сервисные функции: автоматическая юстировка светового потока, обдув окна для уменьшения его загрязнения, автоматическая компенсация загрязненности окна, автоматическая калибровка, внутреннее термостатирование. В трансмиссометрах LT31 может быть дополнительно установлен блок LM11 определяющий яркость фона и дающий информацию о режиме работы день/ночь.

Трансмиссометры LT31 работают непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу. Для обмена информацией имеются последовательные интерфейсы RS-232, RS-485. При использовании модемов трансмиссометры LT31 могут быть удалены от обслуживающего терминала или ПК на расстояние до 10 км.

Приемник

/

1

LTR111

2

3

Излучатель

LTT111

Рисунок 2. Схема пломбирования трансмиссометров LT31.

1 - пломбы.

Программное обеспечение

Программное обеспечение трансмиссометров LT31 (ПО «LT31») является встроенным ПО. Встроенное ПО «LT31» предустановленно в три микропроцессора находящихся в излучателе, приемнике и интерфейсном блоке. При включении питания режим работы автоматически переключается на необходимый в зависимости от подключенной аппаратуры. Встроенное ПО «LT31» обеспечивает управление работой, самотестирование, сбор данных, обработку, передачу данных от трансмиссометров LT31.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Влияние ПО «LT31» учтено при нормировании метрологических характеристик.

Технические характеристики

Таблица 2

Знак утверждения типа

Знак утверждения типа наносится на титульный лист формуляра и на пластину закрепленную на излучателе трансмиссометра.

Комплектность

1.    Трансмиссометр LT31

1 шт. 1 шт. 1 шт.

2.    Формуляр

3.    Методика поверки МП 2551-0108-2012

Поверка

осуществляется по документу МП 2551-0108-2012 «Трансмиссометры LT31», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» 12.12.2012.

Перечень эталонов, применяемых при поверке:

-Комплект нейтральных светофильтров LTOF111, диапазон от 3,11; 71,60; 90,04 %, погрешность ± 0,2 %.

Сведения о методах измерений

приведены в формуляре «Транcмиссометры LT31».

Нормативные и технические документы, устанавливающие требования к трансмиссометрам LT31

1.    ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».

2.    ГОСТ 8.557-2007 ГСИ «Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн 0,2 - 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн 0,2 - 20,0 мкм».

3.    Техническая документация изготовителя.

Рекомендации к применению

осуществление деятельности в области гидрометеорологии.
