Назначение
Установки поверочные УПР-50 предназначены для воспроизведения объемного и массового расхода жидкости.
Описание
Принцип действия установок поверочных УПР-50 основан на воспроизведении расхода рабочей жидкости при помощи насоса и измерении объема и массы этой жидкости эталонными средствами измерений.

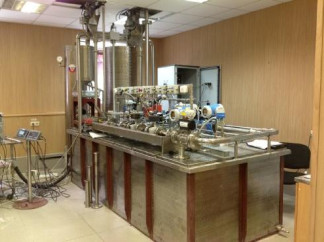

Установки поверочные УПР-50 состоят из эталонных средств измерений, накопительного резервуара, системы подачи и стабилизации измеряемой среды, измерительного участка и системы управления, сбора и обработки данных.
В качестве эталонных средств измерений в составе установки применяются весы электронные K (номер Госреестра 45158-10) и расходомеры электромагнитные Promag (номер Госреестра 14589-09).
Поверямый расходомер устанавливается в измерительный участок установки, состоящий из зажимных устройств, запорной арматуры, датчиков давления и температуры. Рабочая жидкость подается насосом из накопительного резервуара в рабочий контур, проходит через блок эталонных расходомеров и измерительный участок. Далее, в зависимости от метода сличения, рабочая жидкость направляется обратно в накопительный резервуар или через устройство переключения потока, на весовое устройство. Система управления, сбора и обработки данных в автоматическом режиме сравнивает полученные показания поверяемого прибора и эталонного средства измерений. Система управления, сбора и обработки данных состоит из силового шкафа, персонального компьютера с программным обеспечением и контроллера. Контроллер в автоматическом режиме управляет исполнительными механизмами установки, собирает и обрабатывает информацию от поверяемых расходомеров и различных устройств, входящих в состав установки.
Программное обеспечение установок поверочных автономное.
Функции программного обеспечения: управление и синхронизация измерительных каналов, расчет расхода по измеренным данным, ведение архивов данных и архива вмешательств, формирование протоколов, вывод мгновенных и осредненных данных по всем каналам, обеспечение диагностики.
Идентификационные данные программного обеспечения установок поверочных УПР-50 приведены в таблице:_
Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
АСУ УПР-50 | upr50.exe | v 1.1 | 83F533FCE6AAA817 0E1100488A90B4A7 | MD5 |
Уровень защиты программного обеспечения установок поверочных УПР-50 от непреднамеренных и преднамеренных изменений соответствует уровню С по МИ 3286-2010.
В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).
Программное обеспечение не влияет на метрологические характеристики установок поверочных УПР-50.
Технические характеристики
Диапазон воспроизводимых расходов, т/ч (м3/ч)
от 0,01 до 50
± 0,05
± 0,055 ± 0,2
от 10 до 50
от 1 до 6
Пределы допускаемой относительной погрешности установок при измерении массового расхода, %, равны при применении весовых устройств
Пределы допускаемой относительной погрешности установок
при измерении объемного расхода, %, равны
при применении весовых устройств
при применении эталонных расходомеров-счетчиков
Диаметр условного прохода поверяемых приборов, мм
Количество одновременно
поверяемых приборов, шт.
Измеряемая среда - вода по СанПиН 2.1.4.1074-2001 с параметрами:
- температура, оС
(20±5) от 0,2 до 0,6 8000 x 2500 x 3000 380 ± 38/220 ±22 50 ± 1 12
(20±5) от 30 до 80 от 86 до 107 12
- давление, МПа
Габаритные размеры, мм, не более Напряжение питания, В Частота, Гц
Потребляемая мощность, кВт, не более Условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность окружающего воздуха, %
- атмосферное давление, кПа
Средний срок службы установки, лет, не менее
Знак утверждения типа
наносится на маркировочную табличку, закрепленную на лицевой части панели управления в верхнем правом углу, методом гравировки и в верхней части по центру титульного листа руководства по эксплуатации типографским способом.
Комплектность
- Установка поверочная УПР-50
- 1 шт.;
- 1 экз.;
- 1 экз.
- Руководство по эксплуатации
- Методика поверки
Поверка
осуществляется по документу МП 53277-13 «Инструкция. ГСИ. Установки поверочные УПР-50. Методика поверки», утвержденному ГЦИ СИ ФГУП ВНИИР 08.10.2012 г.
Средства поверки:
- весы электронные К, НПВ 52 кг, погрешность ± 0,5 г;
- набор гирь (1 кг - 10 кг) F1 по ГОСТ 7328-2011;
Допускается использование других средств поверки с техническими характеристиками не хуже, указанных выше.
Сведения о методах измерений
Методы измерений описаны в разделе «Методы измерений» руководства по эксплуатации установок поверочных УПР-50.
Нормативные и технические документы, устанавливающие требования к установкам поверочным УПР-50
1. ГОСТ 8.145-75 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений объемного расхода жидкости в диапазоне 3 10-6 - 10 м3/с»;
2. ГОСТ 8.142-75 «ГСИ. Государственный первичный эталон и общесоюзная
3 3
поверочная схема для средств измерений массового расхода жидкости в диапазоне 110 - 210 кг/с»;
3. Технические условия ТУ 4381-018-02566585-12.
Рекомендации к применению
- в качестве вторичных и рабочих эталонов при проведении градуировки, поверки, калибровки и испытаний водосчетчиков, объемных и массовых расходомеров-счетчиков жидкости;
- при проведении измерений, предусмотренных законодательством Российской Федерации о техническом регулировании в части обязательных требований к измерениям, эталонам единиц величин, стандартным образцам и средствам измерений.
