Установки поверочные комплексные КПУ, 53278-13

Назначение

Установки поверочные комплексные КПУ предназначены для воспроизведения объемного и массового расхода жидкости.

Описание

Принцип действия установок поверочных комплексных КПУ основан на воспроизведении расхода рабочей жидкости при помощи насосов и измерении объема и массы этой жидкости эталонными средствами измерений.

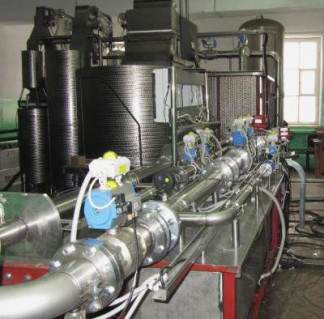

Установки поверочные комплексные КПУ состоят из эталонных средств измерений, накопительного резервуара, системы подачи и стабилизации измеряемой среды, измерительного участка и системы управления, сбора и обработки информации.

В качестве эталонных средств измерений в составе установки применяются весы электронные K (номер Госреестра 45158-10) и расходомеры электромагнитные OPTIFLUX 5300 фирмы Krohne (номер Госреестра 40075-08).

Поверяемый расходомер устанавливается в измерительный участок установки, состоящий из зажимного устройства, запорной арматуры, датчиков давления и температуры. Рабочая жидкость подается насосом из накопительного резервуара в рабочий контур, проходит через блок эталонных расходомеров и измерительный участок. Далее, в зависимости от метода сличения, рабочая жидкость направляется обратно в накопительный резервуар или через устройство переключения потока, на весовое устройство. Система управления, сбора и обработки информации в автоматическом режиме сравнивает полученные показания поверяемого прибора и эталонного средства измерений. Система управления, сбора и обработки информации состоит из силового шкафа, шкафа контроля и управления и персонального компьютера с программным обеспечением. Система контроля и управления в автоматическом режиме управляет исполнительными механизмами установки, собирает и обрабатывает информацию от измерительных датчиков, принимает сигналы с поверяемых и эталонных расходомеров, и других устройств, входящих в состав установки.

Установки поверочные комплексные КПУ изготавливаются нескольких модификаций в зависимости от диапазона воспроизводимых расходов: КПУ-100, КПУ-250, КПУ-300 и КПУ-400.

Программное обеспечение установок поверочных комплексных КПУ автономное.

Функции программного обеспечения: сбор, отображение и регистрирование информации со средств измерения в ходе проведения калибровок и поверок, хранение и редактирование базы данных с параметрами поверяемых и эталонных счётчиков и расходомеров, а также генерация отчётов о результатах проведения калибровок и поверок средств измерений.

Идентификационные данные программного обеспечения установок поверочных комплексных КПУ приведены в таблице:_

Уровень защиты программного обеспечения установок поверочных комплексных КПУ от непреднамеренных и преднамеренных изменений соответствует уровню С.

В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).

Программное обеспечение не влияет на метрологические характеристики установок поверочных комплексных КПУ.

Технические характеристики

Диапазон воспроизводимых расходов, т/ч (м3/ч)    от 0,01 до 400

Пределы допускаемой относительной погрешности установок при измерении массового расхода, %, равны

при применении весовых устройств    ± 0,05

Пределы допускаемой относительной погрешности установок при измерении объемного расхода, %, равны    ± 0,055

при применении эталонных расходомеров-счетчиков    ± 0,2

Диаметр условного прохода поверяемых приборов, мм от 10 до 150 Количество одновременно

поверяемых приборов, шт.    от 1до 6

Измеряемая среда - вода по СанПиН 2.1.4.1074-2001 с параметрами:

-    температура, оС

(20±5) от 0,2 до 0,6 20000x10000x5000 380 ± 38/220 ±22 50 ± 1 120

(20±5) от 30 до 80 от 86 до 107 12

-    давление, МПа

Габаритные размеры, мм, не более Напряжение питания, В Частота, Гц

Потребляемая мощность, кВт, не более Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность окружающего воздуха, %

-    атмосферное давление, кПа

Средний срок службы установки, лет, не менее

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на лицевой части панели управления в верхнем правом углу, методом гравировки и в верхней части по центру титульного листа руководства по эксплуатации типографским способом.

Комплектность

-    Установка поверочная комплексная КПУ

-    1 шт.;

-    1 экз.;

-    1 экз.

-    Руководство по эксплуатации

-    Методика поверки

Поверка

осуществляется по документу МП 0053-1-2013 «Инструкция. ГСИ.Установки поверочные комплексные КПУ. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИР» 15.03.2013 года.

Средства поверки:

-    весы электронные К, НПВ 52 кг, погрешность ± 0,5 г, СКО 0,15 г;

-    набор гирь (1 кг - 10 кг) F1 по ГОСТ OIML R 111-1 - 2009.

Сведения о методах измерений

Методы измерений описаны в разделе «Методы измерений» руководства по эксплуатации установок поверочных комплексных КПУ.

Нормативные и технические документы, устанавливающие требования к установкам поверочным комплексным КПУ:

1    ГОСТ 8.145-75 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений объемного расхода жидкости в диапазоне 3 10-6 - 10 м3/с»;

2    ГОСТ 8.142-75 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений массового расхода жидкости в диапазоне 110-3 - 2103 кг/с»;

3    Технические условия ТУ 4381-019-02566585-12.

Рекомендации к применению

-    в качестве рабочих эталонов при передаче единиц массы и объема жидкости в соответствии с государственной поверочной схемой, а так же при проведении градуировки, поверки, калибровки и испытаний измерительных систем, автоматизированных систем и установок налива, счетчиков жидкости на месте их эксплуатации;

-    при проведении измерений, предусмотренных законодательством Российской Федерации

о техническом регулировании в части обязательных требований к измерениям, эталонам единиц величин, стандартным образцам и средствам измерений.
