Газоанализаторы SERVOTOUGH FluegasExact 2700, 53282-13

Назначение

Газоанализаторы SERVOTOUGH FluegasExact 2700 (далее - газоанализаторы) предназначены для определения объемной доли кислорода и горючих газов в пересчете на оксид углерода в отходящих газах топливосжигающих установок.

Описание

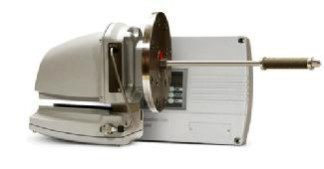

Газоанализаторы SERVOTOUGH FluegasExact 2700 выполнены в виде двух блоков (блока датчиков и блока управления), соединенных между собой кабелем. Максимальное расстояние между блоками при измерении объемной доли кислорода — 300 м, горючих газов — 100 м.

Газоанализаторы комплектуются двумя датчиками: электрохимическим твердоэлектролитным для измерений объёмной доли кислорода и термокаталитическим для измерений объёмной доли горючих газов в пересчете на оксид углерода.

Принцип действия электрохимического твердоэлектролитного датчика основан на измерении ЭДС гальванического элемента, представляющего собой диск из оксида циркония, легированный оксидами иттрия или кальция и поддерживаемый при постоянной высокой температуре. Гальванический элемент с двух сторон раздельно омывается анализируемым газом и атмосферным воздухом. Разность потенциалов на элементе пропорциональна логарифму отношения парциального давления кислорода в воздухе и в анализируемом газе.

Принцип действия термокаталитического датчика основан на технологии каталитического дожига. Термокаталитический датчик представляет собой керамический диск с платиновыми дорожками, нанесенными таким образом, что каждый квадрант диска является плечом моста Уинстона. После покрытия защитным слоем два квадранта покрываются каталитическим веществом. Диск нагревается до температуры 300 °С. При контакте с катализатором горючие вещества сгорают, что приводит к увеличению температуры двух квадрантов, покрытых катализатором, и, как следствие, к изменению сопротивления на плечах моста Уинстона. Возникающий при этом ток пропорционален содержанию горючих веществ в газе.

Блок датчиков анализатора устанавливают непосредственно на стенку дымохода с помощью фланцевых соединительных устройств, при этом встроенный пробоотборный зонд направляется внутрь дымохода. Управление работой приборов и передачу результатов на внешние устройства выполняет блок управления. Анализаторы SERVOTOUGH FluegasExact 2700 имеют как обычное, так и взрывозащищенное исполнение.

Газоанализаторы SERVOTOUGH FluegasExact 2700 имеют взрывозащищенное исполнение, тип взрывозащиты:

-    измерительная головка серии 2700 - 2Ex pz IIC T3/T2 Gc X;

-    блок электроники серии 2700 - 2Ex ic nA nC IIC T5 Gc Х.

Измерения производятся непрерывно в автоматическом режиме. Работой анализатора управляет встроенный микропроцессор. Анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализуемую производителем на этапе производства.

Настроечные параметры и результат измерений отображаются на дисплее блока управления. В анализаторах SERVOTOUGH FluegasExact 2700 предусмотрена возможность установки порога срабатывания сигнализации при контроле текущего значения каждого измеряемого компонента газовой смеси. Для интеграции с системами управления анализаторы снабжены аналоговыми и релейными выходами и релейными входами.

Программное обеспечение

Идентификационные данные программного обеспечения Таблица 1_

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню:

- "С" - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений в соответствии с МИ 3286-2010.

Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.

Технические характеристики

Диапазоны измерений и пределы допускаемой приведенной погрешности газоанализаторов SERVOTOUGH FluegasExact 2700 приведены в таблице 2 Таблица 2

Время отклика, 109, с, не более    17

Потребляемая мощность, Вт, не более:

блока управления    250

блока датчиков(без учета зонда)    600 Габаритные размеры, мм, не более:

блока управления    391х167х260

блока датчиков (без учета зонда)    301х330х256 Масса, кг, не более:

блока управления    10

блока датчиков (без учета зонда)    20

Условия эксплуатации:

-    температура окружающей среды, °С

блока управления    от минус 10 до плюс 55

блока датчиков    от минус 20 до плюс 70

-    относительная влажность, %    от 0 до 95 (без конденсации)

-    напряжение питания, В    110/220

Знак утверждения типа

наносится типографским способом на титульный лист Руководства по эксплуатации и на корпус газоанализатора в виде надписи на закрепленной на корпусе металлической или пластиковой пластине.

Комплектность

В комплект поставки анализатора входит:

-    газоанализатор SERVOTOUGH FluegasExact 2700;

-    руководство по эксплуатации;

-    методика поверки.

Поверка

осуществляется по документу МП 53282-13 "Инструкция. Газоанализаторы SERVOTOUGH FluegasExact 2700. Методика поверки", разработанному и утвержденному ГЦИ СИ ФГУП "ВНИИМС" " 21 " декабря 2012 г. и входящему в комплект поставки.

Основные средства поверки: ГСО 3715-87, ГСО 3718-87, ГСО 3722-87, ГСО 3724-87 ГСО 3726-87, ГСО 3808-87, ГСО 3810-87, ГСО 3814-87, ГСО 3816-87, ГСО 9745-2011.

Сведения о методах измерений

приведены в документе "Руководство по эксплуатации газоанализаторов SERVOTOUGH FluegasExact 2700".

Нормативные и технические документы, устанавливающие требования к газоанализаторам SERVOTOUGH FluegasExact 2700

ГОСТ 8.578-2008 "ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах".

ГОСТ 13320-81 "Газоанализаторы промышленные автоматические. Общие технические требования".

Техническая документация фирмы-изготовителя "Servomex Group Limited", Великобритания.

Рекомендации к применению

- при осуществлении производственного контроля за соблюдением соответствия промышленной продукции обязательным требованиям, установленным законодательством Российской Федерации.
