Назначение
Теплосчетчики ТСК71 предназначены для измерений параметров (расхода, температуры, давления) и количества теплоносителя (объема, массы горячей и холодной воды), и количества теплоты в водяных системах теплопотребления.
Описание
Принцип действия теплосчетчиков основан на преобразовании вычислителем сигналов, поступающих от измерительных преобразователей, в информацию об измеряемых параметрах теплоносителя с последующим вычислением, на основании известных зависимостей, количества теплоносителя и теплоты (тепловой энергии).
Теплосчетчики являются комбинированными средствами измерений, состоящими из функциональных блоков (составных частей) - средств измерений утвержденного типа: вычислителей количества теплоты ВКТ-7 (рег. номер 23195-11), преобразователей расхода и счетчиков воды (далее - расходомеров), термопреобразователей сопротивления и их комплектов, и преобразователей давления, типы которых приведены в таблице 1.
Таблица 1
Модель теплосчетчи ка | Тип расходомеров (рег. номер) | Тип термопреобразователей сопротивления (рег. номер) | Тип преобразовате лей давления (рег. номер) |
ТСК71-01 ТСК71-02 ТСК71-03 ТСК71-04 ТСК71-05 ТСК71-06 ТСК71-07 ТСК71-08 ТСК71-09 ТСК71-10 ТСК71-11 ТСК71-12 ТСК71-13 ТСК71-14 ТСК71-15 ТСК71-16 ТСК71-17 | ПРЭМ (17858-11) МастерФлоу (31001-12) ВЗЛЕТ ЭР (20293-10) ЭМИР-ПРАМЕР-550 (27104-08) Sono 1500 CT (35209-09) УРСВ «ВЗЛЕТ МР» (28363-04) USECHO II Itron (52549-13) US800 (21142-11) UFM-3030 (32562-09) Ultraflow (20308-04) КАРАТ-520 (44424-12) ЭТАЛОН-РМ (50660-12) ВПС (19650-10) Woltex (38310-08) TU4 (38308-08) СУР-97 (16860-07) ДНЕПР-7 (15206-07) | КТПТР-01,03,06.08(46156-10) КТПТР-04,05,05/1(39145-08) КТСП-Н (38878-08) КТС-Б (43096-09) ТЭМ-110 (40593-09) ВЗЛЕТ ТПС (21278-11) КСТВ (47133-11) ТПТ-1,17,19,21(46155-10) ТПТ-7,8,11...15(39144-08) ТСП-Н (38959-08) ТС-Б-Р (43287-09) ТСПТВХ (33995-07) ТЭМ-100 (40592-09) | СДВ (28313-11) НТ (26817-08) ПДТВХ-1 (43646-10) КОРУНД (47336-11) МТ101 (32239-12) |
Модели теплосчетчиков определены типом основного расходомера, установленного на подающем трубопроводе системы, дополнительно в составе каждой модели могут применяться другие расходомеры, типы которых приведены в таблице 1.
В составе теплосчетчиков могут применяться другие типы преобразователей давления по ГОСТ 22520-85 с унифицированным выходным токовым сигналом в диапазоне изменения тока от 4 до 20 мА и платиновых термопреобразователей с номинальным сопротивлением 100 или 500 Ом с классом допуска не хуже В по ГОСТ 6651-2009.
Теплосчетчики обеспечивают измерения расхода и объема холодной воды в составе с расходомерами, типы которых приведены в таблице 1, а также со счетчиками холодной воды, имеющими выходной импульсный сигнал с нормированным весом импульса.
Теплосчетчики, при использовании дополнительного импульсного входа вычислителя и счетчика соответствующего назначения, имеющего выходной импульсный сигнал с нормированным весом импульса, обеспечивают измерения количества (объема, массы, электроэнергии) измеряемой среды.
Основные функциональные возможности теплосчетчиков:
- ведение календаря и регистрация времени работы и времени отсутствия счета тепловой энергии;
- представление на табло текущих значений измеряемых величин;
- регистрация в энергонезависимых архивах и представление на табло часовых, суточных, месячных и итоговых значений измеряемых величин, и времени наработки;
- диагностика неисправностей составных частей теплосчетчика, допустимых диапазонов измерений, отсутствия напряжения питания и выбор режима работы теплосчетчика при наличии диагностируемых ситуаций;
- представление измерительной и диагностической информации непосредственно или по линиям связи (коммутируемым или некоммутируемым) на внешние устройства (принтер, накопительный пульт, компьютер, модем) посредством интерфейсов RS232, RS485 и/или Ethernet.
Параметры электропитания, масса и габаритные размеры составных частей теплосчетчиков соответствуют требованиями их эксплуатационной документации.
Степень защиты составных частей теплосчетчиков от проникновения пыли и влаги не ниже IP54 по ГОСТ 14254-96.
Теплосчетчики соответствуют требованиям ГОСТ Р 51649-2000, а также ГОСТ Р ЕН 1434-1-2011 в части требований к метрологическим характеристикам.

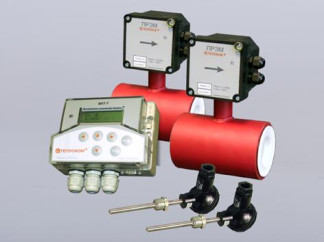

Внешний вид теплосчетчика приведен на рисунке 1.
Рисунок 2
Основные функции частей программного обеспечения:
1) Блок расчета расходов и объемов предназначен для расчетов их значений по результатам измерений выходных сигналов расходомеров;
2) Блок расчета температур предназначен для расчетов значений температур и их разности по результатам измерений выходных сигналов термометров сопротивления;
3) Блок расчета давлений предназначен для расчетов их значений по результатам измерений выходных сигналов преобразователей давления;
4) Блок расчета масс и теплоты предназначен для расчетов их значений по результатам расчетов объемов, температур, разности температур и давлений;
5) Блок архивации предназначен для расчетов и хранения средних и итоговых значений всех измеряемых величин;
6) Блок обмена предназначен для вывода через последовательный порт измерительной, диагностической и настроечной информации на внешние устройства приема;
7) Блок индикации предназначен для визуального отображения на табло вычислителя измерительной, диагностической и настроечной информации;
8) Блок реального времени предназначен для измерения времени работы вычислителя, времени действия диагностируемых ситуаций и ведения календаря;
9) Блок диагностики предназначен для контроля значений измеренных параметров на соответствие заданным значениям и формирования диагностических сообщений;
10) Блок опроса клавиатуры предназначен для формирования команд управления работой вычислителя.
Составные части теплосчетчиков обеспечивают защиту от несанкционированного вмешательства в их работу. Способы защиты и места пломбирования составных частей теплосчетчиков приведены в их описаниях типа и эксплуатационной документации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений С по МИ 3286-2010.
Идентификационные данные ПО приведены в таблице 2.
Наименова ние программно го обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификаци онный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
ВКТ-7 | ПВ | .7 (N | С7А4 | CRC-16 |
Технические характеристики
Диапазоны измерений и пределы допускаемых значений относительных погрешностей при измерении параметров теплоносителя и количества теплоты в рабочих условиях применения соответствуют значениям, приведенным в таблице 3.
Таблица 3
Измеряемая величина | Диапазон измерений | Пределы допускаемых значений относительной погрешности, % | Примечание |
Количество теплоты, ГДж (Гкал) | 0 - 0 | ± (2 + 4Д^АД;)1) | Класс С ГОСТ Р 51649, класс 1 ГОСТ Р ЕН 1434 |
± (3 + 4Д;н/Д02) | Класс В ГОСТ Р 51649, класс 2 ГОСТ Р ЕН 1434 |
Объем, м3 и масса, т | 0 - 108 | ± 11); ± 22); ± 53) | |
Объемный расход, м3/ч | 0 - 106 | |
Температура, °С | 0 - 160 | ± (0,4 + 0,005t) °С | Погрешность абсолютная |
Разность температур,°С | 0 5 1 X t A | ± (1 + 4Д;н/д;) | |
Давление, МПа (кгс/см2) | 0 - 1,6 (0-16) | ± 1,0 | Погрешность приведенная |
1) При относительной погрешности расходомера не более ± 1 %. 2) При относительной погрешности расходомера от ± 1 до ± 2 %. 3) При относительной погрешности счетчика воды (горячей, холодной), соответствующей ± 5 %. 4)Д^ = 2 °С при применении комплектов КТПТР класс 1, КТСП-Н с Atmin < 2 °С, ВЗЛЕТ ТПС класс А, КСТВ класс 1; Д^ = 3°С при применении комплектов ТЭМ 110, КТС-Б, КТПТР класс 2, КТСП-Н с Atmin = 3 °С, КСТВ класс 2, ВЗЛЕТ ТПС класс В. |
Условные обозначения величин, принятые в таблице 3:
- t - температура теплоносителя, °С;
- At, Д^ и Dtmin - разность температур воды в подающем и обратном трубопроводе, ее наименьшее значение, измеряемое теплосчетчиком, и ее минимальное значение, измеряемое комплектом термопреобразователей, соответственно, °С.
Пределы допускаемых значений относительной погрешности при измерении тепловой энергии в отдельном трубопроводе, выраженные в процентах, соответствуют значениям, определяемым из выражения:
5 = ± [2,5 + 45/(t - t*)], где: t > 30 °С - значение температуры теплоносителя, °С;
20 °С - условно постоянное значение температуры холодной воды, °С.
Пределы допускаемых значений относительной погрешности теплосчетчиков при измерении времени соответствуют ± 0,01 %.
Теплосчетчики устойчивы к установившимся отклонениям напряжения питания частотой (50 ± 1) Гц в диапазоне изменения от 187 до 242 В.
Теплосчетчики прочны и герметичны при воздействии на их составные части пробного давления, соответствующего не менее 1,25 от значения рабочего давления.
Теплосчетчики обеспечивают свои технические характеристики в рабочих условиях эксплуатации, характеризующихся следующими воздействующими факторами:
- температура окружающего воздуха в диапазоне от 5 до 50 °С;
- относительная влажность воздуха не более 95 % при температуре до 35 °С;
- атмосферное давление в диапазоне от 84 до 106,7 кПа;
- синусоидальная вибрация частотой от 5 до 25 Гц с амплитудой смещения не более 0,1 мм. Средняя наработка на отказ 50000 ч.
Средний срок службы 12 лет.
Знак утверждения типа
наносится на лицевую панель вычислителя теплосчетчика в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Комплектность
Наименование | Обозначение | Кол | Примечание |
Теплосчетчик | ТСК71 | 1 шт. | Состав согласно заказу |
Паспорт | РБЯК.400880.095 ПС | 1экз. | |
Руководство по эксплуатации (раздел 11 «Методика поверки») | РБЯК.400880.095 РЭ | 1экз. | |
Эксплуатационная документация на составные части | | | Руководство по эксплуатации, паспорт, методика поверки согласно комплекту поставки составной части |
Поверка
осуществляется по документу РБЯК.400880.095 РЭ (раздел 11 «Методика поверки») «Теплосчетчики ТСК71», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»
21 февраля 2013 г.
Перечень эталонов, применяемых при поверке:
1. Установка расходомерная: диапазон воспроизведения расхода в соответствии с диапазоном поверяемого расходомера, значения пределов относительной погрешности не более 1/3 от пределов допускаемой относительной погрешности измерений поверяемого расходомера;
2. Паровой термостат типа ТП-5 для воспроизведения температуры кипения воды с погрешностью не более ± 0,03 °С;
3. Нулевой термостат или сосуды Дьюара для воспроизведения температуры плавления льда с погрешностью не более ± 0,02 °С;
4. Образцовый платиновый термометр сопротивления 2 разряда по ТУ 50-479-84;
5. Комплекс для измерения давления цифровой ИПДЦ, диапазон воспроизведения давления от 0,1 до 1,6 МПа, пределы основной погрешности 0,05 %;
6. Стенд СКС6. ТУ 4217-023-23041473-98.
Сведения о методах измерений
Методика измерений приведена в руководстве по эксплуатации РБЯК.400880.095 РЭ «Теплосчетчики ТСК71».
Нормативные и технические документы, устанавливающие требования к теплосчетчикам ТСК71
1. ГОСТ Р 51649-2000. «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия».
2. ГОСТ Р ЕН 1434-1-2011. «Теплосчетчики. Часть 1. Общие требования».
3. ТУ 4218-095-15147476-2013. «Теплосчетчики ТСК71. Технические условия».
Рекомендации к применению
осуществление торговли и товарообменных операций.
