Назначение
Теплосчетчики ТЕПЛОТРОН-В предназначены для измерений и регистрации параметров теплоносителя (расхода, температуры, давления), количества теплоносителя и количества теплоты в водяных системах теплоснабжения.
Описание
Принцип действия теплосчетчиков основан на преобразовании вычислителем сигналов, поступающих от измерительных преобразователей, в информацию об измеряемых параметрах теплоносителя с последующим вычислением, на основании известных зависимостей, количества тепловой энергии.
Теплосчетчики являются комбинированными средствами измерений, состоящими из функциональных блоков (составных частей) - средств измерений утвержденного типа: тепловычислителей ВЗЛЕТ ТСРВ (рег. номер 27010-09), электромагнитных расходомеров-счетчиков ПРЭТ-01 (рег. номер 51340-12), термопреобразователей сопротивления и их комплектов, и преобразователей давления, типы которых приведены в таблице 1.
Таблица 1
Тип термопреобразователей сопротивления и их комплектов (рег. номер) | Тип преобразователей давления (рег. номер) |
ТПТ (46155-10) ТСП-Н (38959-08) КТПТР (46156-10) КТСП-Н (38878-08) ВЗЛЕТ ТПС (21278-11) | СДВ (28313-11) ПДТВХ-1 (43646-10) НТ (26817-08) |
В составе теплосчетчиков могут применяться другие типы преобразователей давления по ГОСТ 22520-85 с выходным токовым сигналом в диапазоне изменения тока от 0 до 5 мА или от 0(4) до 20 мА и платиновых термопреобразователей с номинальным сопротивлением 100, 500 или 1000 Ом с классом допуска не хуже В по ГОСТ 6651-2009, зарегистрированные в Государственном реестре средств измерений.
Основные функциональные возможности теплосчетчиков:
- обработку результатов измерений и определение количества тепловой энергии, тепловой мощности, параметров и количества теплоносителя;
- архивирование в энергонезависимой памяти результатов измерений, вычислений и параметров функционирования;
- вывод, просмотр и вывод согласованных установочных значений параметров теплоносителя;
- вывод результатов измерений в виде токовых, импульсных, частотных и релейных сигналов;
- вывод измерительной, диагностической, установочной, архивной и т.д. информации на устройство индикации (дисплей), печатающее устройство (принтер), а также посредством коммуникационной связи через интерфейсы типа RS232, RS485 или HART;
- автоматический контроль наличия неисправностей тепловычислителя и (или) измерительной системы, в составе которой он применяется, и нештатных состояний (режимов работы) систем;
- ведение календаря и регистрация времени работы и времени отсутствия счета тепловой энергии.
Параметры электропитания, масса и габаритные размеры составных частей теплосчетчиков соответствуют требованиями их эксплуатационной документации.
Степень защиты составных частей теплосчетчиков от проникновения пыли и влаги не ниже IP54 по ГОСТ 14254-96.
Теплосчетчики соответствуют требованиям ГОСТ Р 51649-2000, а также ГОСТ Р ЕН 1434-1-2006 в части требований к метрологическим характеристикам.

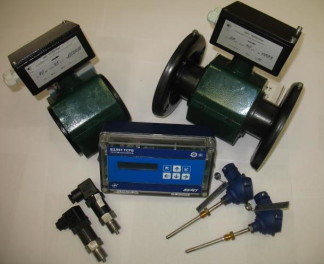

Внешний вид теплосчетчика приведен на рисунке 1.
Рисунок 2
Основные функции частей программного обеспечения:
- преобразование и обработка сигналов, полученных от первичных преобразователей;
- вторичная обработка измеренных значений параметров и вычисление параметров теплоносителя, объема, массы, тепловой мощности и количества теплоты;
- архивирование и хранение в энергонезависимой памяти результатов измерений, вычислений и установочных параметров;
- вывод измерительной, архивной, диагностической и установочной информации на дисплей и через интерфейс RS-232 (RS-485), Ethernet;
- измерение времени работы, действия нештатных ситуаций и ведение календаря;
- автоматический контроль и индикацию наличия неисправностей и нештатных ситуаций (нештатных режимов работы теплосистем).
Составные части теплосчетчиков обеспечивают защиту от несанкционированного вмешательства в их работу. Способы защиты и места пломбирования составных частей теплосчетчиков приведены в их описаниях типа и эксплуатационной документации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений С по МИ 3286-2010.
Идентификационные данные ПО теплосчетчиков приведены в таблице 2.
Таблица 2
Наименование программного обеспечения | Идентификаци онное наименование программного обеспечения | Номер версии (идентификацион ный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
ВЗЛЕТ ТСРВ | ТСРВ-034 | 63.01.03.53 | - | - |
ВЗЛЕТ ТСРВ | ТСРВ-026M | 65.00.02.32 | - | - |
ВЗЛЕТ ТСРВ | ТСРВ-024М | 76.30.03.19 | - | - |
ВЗЛЕТ ТСРВ | ТСРВ-025 | 76.90.01.55 | - | - |
ВЗЛЕТ ТСРВ | ТСРВ-027 | 76.40.00.11 | - | - |
Технические характеристики
Диапазоны измерений и пределы допускаемых значений относительных погрешностей при измерении параметров воды и количества теплоты в рабочих условиях применения соответствуют значениям, приведенным в таблице 3.
Таблица 3
Измеряемая величина | Диапазон измерений | Пределы допускаемых значений относительной погрешности, % | Примечание |
Количество теплоты, ГДж (Гкал) | 0 - 107 | ± (3 + 4A^/At) | Класс В ГОСТ Р 51649, класс 2 ГОСТ Р ЕН 1434 |
Тепловая мощность, ГДж/ч (Гкал/ч) | 0 1 ,01 0, | ± (3 + 4Atн/At) | |
Объем, м3; масса, т | 0 - 107 | 2) ,0 2, -н ,5 -н | |
Объемный расход, м3/ч Массовый расход, т/ч | 0 - ,01 0, | ± 1,5 1); ± 2,0 2) | |
Температура, °С | 0 - 150 | ± (0,6 + 0,004t) °С | Погрешность абсолютная |
Разность температур,°С | A^ - 150 | ± (0,5 + 4Atн/At) 3) | |
Давление, МПа (кгс/см2) | 0 - 2,5 (0-25) | ± 1,5 | Погрешность приведенная |
1 В диапазоне измерений расхода от 0,04Qmax до Qmax. 2) В диапазоне измерений расхода от Qmin до 0,04Qmax. 3) Atн = 2 °С при применении комплектов КТПТР класса 1, КТСП-Н с Atmin < 2 °С; Atн = 3°С при применении комплектов КТПТР класса 2, КТСП-Н с Atmin = 3 °С. |
Примечание - Класс теплосчетчиков установлен с учетом метрологических характеристик его составных частей в соответствии с требованиями ГОСТ Р ЕН 1434-1-2006.
Условные обозначения величин, принятые в таблице 3:
- t - температура теплоносителя, °С;
- At, и Atmin - разность температур воды в подающем и обратном трубопроводе, ее наименьшее значение, измеряемое теплосчетчиком, и ее минимальное значение, измеряемое комплектом термопреобразователей, соответственно, °С;
- Qmin и Qmax - минимальное и максимальное значение расхода соответственно, м3/ч.
Пределы допускаемых значений относительной погрешности при измерении тепловой энергии и тепловой мощности в отдельном трубопроводе, выраженные в процентах, соответствуют значениям, определяемым из выражения:
5 = ± [2,5 + 45/(t - t*)],
где: t > 30 °С - значение температуры теплоносителя, °С;
^< 20 °С - условно постоянное значение температуры холодной воды, °С.
Пределы допускаемых значений относительной погрешности тепловычислителя при измерении, индикации, регистрации, хранении и передачи измеренных значений времени работы не превышают ± 0,01 %.
Теплосчетчики и их составные части устойчивы к отклонениям напряжения питания в диапазоне изменения от наименьшего до наибольшего значения напряжения, установленного в технической документации составных частей.
Теплосчетчики и их составные части прочны и герметичны при воздействии пробного давления, соответствующего не менее 1,25 от значения рабочего давления составной части.
Теплосчетчики обеспечивают свои технические характеристики в рабочих условиях эксплуатации, характеризующихся следующими воздействующими факторами:
- температура окружающего воздуха в диапазоне от 5 до 50 °С;
- относительная влажность воздуха не более 80 % при температуре до 35 °С;
- атмосферное давление в диапазоне от 84 до 106,7 кПа;
- синусоидальная вибрация частотой от 5 до 25 Гц с амплитудой смещения не более 0,1 мм. Средняя наработка на отказ 50000 ч.
Средний срок службы 12 лет.
Знак утверждения типа
наносится на лицевую панель вычислителя теплосчетчика в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Комплектность
Наименование | Обозначение | Кол | Примечание |
Теплосчетчик | ТЕПЛОТРОН-В | 1 шт. | Состав согласно заказу |
Паспорт | ТПТ 52830.003 ПС | 1экз. | |
Руководство по эксплуатации (раздел 11 «Методика поверки») | ТПТ 52830.003 РЭ | 1экз. | |
Эксплуатационная документация на составные части | | | Руководство по эксплуатации, паспорт, методика поверки согласно комплекту поставки составной части |
Поверка
осуществляется по документу ТПТ 52830.003 РЭ (раздел 11 «Методика поверки» руководства по эксплуатации) «Теплосчетчики ТЕПЛОТРОН-В», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 20 февраля 2013 г.
Перечень эталонов и вспомогательного оборудования, применяемых при поверке:
1. Установка расходомерная: диапазон воспроизведения расхода в соответствии с диапазоном поверяемого расходомера, значения пределов относительной погрешности не более 1/3 от пределов допускаемой относительной погрешности измерений поверяемого преобразователя расхода;
2. Комплекс поверочный «ВЗЛЕТ КПИ», ТУ 4213-064-44327050-01 (В64.00-00.00 ТУ);
3. Паровой термостат типа ТП-5 для воспроизведения температуры кипения воды с погрешностью не более ± 0,03 °С;
4. Нулевой термостат или сосуды Дьюара для воспроизведения температуры плавления льда с погрешностью не более ± 0,02 °С;
5. Эталонный платиновый термометр сопротивления 2 разряда по ТУ 50-479-84;
6. Комплекс для измерения давления цифровой ИПДЦ, диапазон воспроизведения давления от 0,1 до 1,6 МПа, пределы основной погрешности 0,02 и 0,05 %.
Сведения о методах измерений
Методика измерений приведена в руководстве по эксплуатации ТПТ 52830.003 РЭ «Теплосчетчики ТЕПЛОТРОН-В».
Нормативные и технические документы, устанавливающие требования к теплосчетчикам ТЕПЛОТРОН-В
1. ГОСТ Р 51649-2000. «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия».
2. ГОСТ Р ЕН 1434-1-2011. «Теплосчетчики. Часть 1. Общие требования».
3. ТУ 4218-003-38152830-2013. «Теплосчетчики ТЕПЛОТРОН-В. Технические условия».
Рекомендации к применению
осуществление торговли и товарообменных операций.
