Установка поверочная трубопоршневая двунаправленная SMITH-1100, 53297-13

Документы
Карточка СИ
Номер в госреестре 53297-13
Наименование СИ Установка поверочная трубопоршневая двунаправленная
Обозначение типа СИ SMITH-1100
Изготовитель "Smith Meter Inc. Smith Systems Operation", США
Год регистрации 2013
МПИ (интервал между поверками) 2 года
Описание типа скачать

Установка поверочная трубопоршневая двунаправленная SMITH-1100 Назначение средства измерений

Установка поверочная трубопоршневая двунаправленная SMITH-1100 (далее - ТПУ) предназначена для воспроизведения объема жидкости при калибровке, поверке и контроле метрологических характеристик (погрешности) преобразователей объемного и массового расходов, счетчиков жидкости.

Описание

Принцип действия ТПУ заключается в повторяющемся вытеснении известного объёма жидкости из измерительного калиброванного участка ТПУ.

ТПУ состоит из следующих основных частей, установленных на стальной сварной раме: цилиндрического корпуса с измерительным и разгонными участками, шарового поршня, перемещающегося в корпусе под действием потока жидкости, детекторов положения поршня, четырёхходового переключающего клапана.

ТПУ изготовлена в стационарном исполнении.

ТПУ является рабочим эталоном 1-го или 2-го разряда по ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».

ТПУ 1- го разряда поверяют с применением весов или эталонных мерников

1-го разряда. ТПУ 2- го разряда поверяют с применением ТПУ 1- го разряда и компаратора.

При работе ТПУ и поверяемое (калибруемое) средство измерений (СИ) соединяют последовательно. Через ТПУ и поверяемое СИ устанавливают необходимое значение расхода жидкости. Четырёхходовой переключающий клапан ТПУ с помощью привода поворачивают в положение "запуск" и поток жидкости, проходящей через корпус ТПУ, перемещает шаровой поршень. Перемещение поршня через измерительный участок ТПУ с известной вместимостью приводит к последовательному срабатыванию детекторов положения поршня, расположенных в начале и в конце измерительного участка.

Метод поверки, калибровки и контроля метрологических характеристик (погрешности) СИ основан на сравнении количества жидкости, прошедшей через ТПУ с известным значением вместимости измерительного участка и через СИ. Для работы совместно с ТПУ применяют измерительно-вычислительные комплексы, утвержденных типов. Для контроля параметров потока (температуры, давления) применяют средства измерений, утвержденных типов.

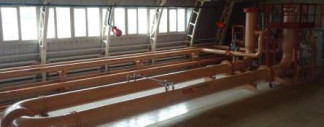

Общий вид ТПУ показан на рисунке 1.

Технические характеристики

Метрологические и технические характеристики ТПУ приведены в таблице 1.

Таблица - 1

Наименование

характеристики

Значение характеристики

Номинальное значение вместимости измерительного участка, м3

4,0

Доверительная относительная погрешность при воспроизведении объема (при Р = 0,99), %, не более

-    ТПУ 1-го разряда

-    ТПУ 2-го разряда

± 0,05 ± 0,09

Параметры электрического питания:

-    род тока

-    напряжение, В

-    частота, Гц

переменный, трехфазный

380+38-57 50 ± 1

Номинальное значение диаметра измерительного участка, мм (дюйм)

Габаритные размеры:

-    длина, мм, не более

-    ширина, мм, не более

-    высота, мм, не более

508 (20)

16500

4000

4000

Условия эксплуатации:

-    рабочая среда

-    наибольшее значение расхода рабочей среды, м3/ч

-    избыточное давление рабочей среды, МПа, не более

-    диапазон температуры рабочей среды, °С

-    диапазон кинематической вязкости рабочей среды, мм2/с

-    диапазон температуры окружающего воздуха, °С

вода, нефть, нефтепродукты, химические и промышленные жидкости 1100 15,0 от 20 до 50

от 3,0 до 12,0 от 15 до 35

Средняя наработка на отказ, ч

6000

Средний срок службы, лет

15

Знак утверждения типа

наносится на титульные листы эксплуатационной документации методом компьютерной графики.

Комплектность

Установка поверочная трубопоршневая двунаправленная SMITH-1100 1 шт. Руководство по эксплуатации    1 экз.

Методика поверки    1 экз.

Поверка

осуществляется по одному из следующих документов, в зависимости от наличия эталонных СИ:

-    МИ 1972-95 Рекомендация «ГСИ. Установки поверочные трубопоршневые. Методика поверки поверочными установками на базе весов ОГВ или мерников»;

-    МИ 2974-2006 Рекомендация «ГСИ. Установки поверочные трубопоршневые 2-го разряда. Методика поверки трубопоршневой поверочной установкой 1-го разряда с компаратором»;

-    МИ 3155-2008 Рекомендация. «ГСИ. Установки поверочные трубопоршневые. Методика поверки поверочными установками на базе мерника и объемного счетчика»;

-    МИ 3209-2009 Инструкция «ГСИ. Установки поверочные трубопоршневые. Методика поверки с помощью поверочной установки на базе эталонных мерников»;

-    МИ 3268-2010 Рекомендация. «ГСИ. Установки поверочные трубопоршневые 2-го разряда. Методика поверки установками поверочными на базе компакт-прувера и компаратора»;

-    МИ 2622-2000 «ГСИ. Установки поверочные трубопоршневые 2-го разряда. Методика поверки поверочной установкой типа «BROOKS COMPACT PROVER» фирмы «BROOKS INSTRUMENT » (США) с компаратором».

Основные средства поверки:

Мерники эталонные 1-го разряда с пределами допускаемой основной относительной погрешности ± 0,02 %;

Весы эталонные с пределами допускаемой относительной погрешности ± 0,01 %; Установки поверочные 1- го разряда с пределами допускаемой относительной погрешности ± 0,05 %.

Сведения о методах измерений

Методика измерений приведена в Руководстве по эксплуатации установки поверочной трубопоршневой двунаправленной SMITH-1100.

Нормативные и технические документы, устанавливающие требования к установке поверочной трубопоршневой двунаправленной SMITH-1100

1    ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».

2    Техническая документация фирмы «SMITH METER, INC.SMITH SYSTEMS OP-ERATION», США.

Рекомендации к применению

Выполнение работ и (или) услуг по обеспечению единства измерений на предприятиях нефтедобывающей, нефтеперерабатывающей и других отраслей промышленности.

Зарегистрировано поверок 7
Поверителей 1
Актуальность данных 09.12.2024
