| Номер в госреестре | 53308-13 |
| Наименование СИ | Система автоматизированная химического контроля водно-химического режима щита химконтроля № 2 Тобольской ТЭЦ |
| Изготовитель | ЗАО "АСУ технология", г.Тюмень |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Система автоматизированная химического контроля водно-химического режима щита химконтроля № 2 Тобольской ТЭЦ (далее АСХК ВХР ЩХК № 2) предназначена для измерения удельной электропроводности Н-катионированной пробы острого пара, удельной электропроводности воды, массовой концентрации водорода и натрия в остром паре, массовой концентрации натрия в питательной воде, водородного показателя воды, массовой концентрация растворенного кислорода в конденсате, и непрерывного автоматического контроля основных показателей качества теплоносителя водопарового тракта котлов № 5 - 9, турбоагрегатов № 3 - 5, деаэраторов № 4 - 6 и питательного электрического насоса (ПЭН) № 9 Тобольской ТЭЦ филиала ОАО «Фортум».
АСХК ВХР ЩХК № 2 обеспечивает:
1) контроль соответствия измеряемых параметров установленным пределам;
2) выработку сигналов выхода измеряемых параметров за установленные
пределы;
3) формирование отчетных документов установленной формы;
4) архивирование результатов измерений и ведение журнала событий.
Принцип действия АСХК ВХР ЩХК № 2 состоит в измерении параметров с
помощью первичных измерительных преобразователей, передаче результатов измерений в виде стандартных сигналов тока и сопротивления на модули котроллеров, преобразовании в цифровые коды и передаче на компьютеры автоматизированных рабочих мест (станций) для представления (визуализации), печати и архивирования результатов измерений.
АСХК ВХР ЩХК № 2 включает 128 измерительных каналов (ИК).
Измерительные каналы АСХК ВХР ЩХК № 2 состоят из:
1) первичных измерительных преобразователей (датчиков) с унифицированным выходным сигналом от 4 до 20 мА и термопреобразователей сопротивления;
2) функционально законченных модулей программируемого логического контроллера (ПЛК) GE Fanuc, преобразующих аналоговые сигналы от первичных преобразователей в цифровой код, пригодный для ввода в компьютер (модули ввода-вывода, контроллеры, интерфейсные блоки);
3) компьютеров типа IBM PC в качестве операторской, инженерной и архивной станций для удобной и наглядной визуализации технологических параметров.
Первичные измерительные преобразователи размещены в помещениях приборов автоматизарованного химического контроля и устройств подготовки проб (УПП).
Модули ПЛК находятся в помещении операторной химщита. Рабочая станция "АРМ начальника смены ЦВП" располагается в помещении щита цеха водоподготовки (ЦВП). Сервер ПТК расположен в серверной главного распределительного щита управления (ГрЩУ-2) в панели R2.
Максимальная длина линий связи составляет 20 м.
Перечень средств измерений, входящих в состав АСХК ВХР ЩХК № 2, представлен в таблице 1.
| Наименование компонента АСХК ВХР ЩХК № 2 | Количество, шт | Номер в Госреестре средств измерений |
| Анализатор жидкости кондуктометрический АЖК-3101.0 | 14 | 43558-10 |
| Анализатор жидкости кондуктометрический АЖК-3101.2 | 15 | 43558-10 |
| Анализатор растворенного водорода МАВР-502 | 1 | 28115-04 |
| Анализатор натрия МАРК-1002/1 | 6 | 35364-10 |
| Анализатор иономерный pNa-205.2 | 5 | 20292-00 |
| Преобразователь рН жидкости промышленный Кварц-рН/1 | 9 | 15320-96 |
| Анализатор растворенного кислорода МАРК-403 | 3 | 21473-01 |
| Анализатор растворенного кислорода МАРК-409/1 | 5 | 29416-05 |
| рН-метр автоматический промышленный в обыкновенном исполнении рН-220.7 | 17 | 9911-85 |
| Датчик давления Метран-150 | 15 | 32854-09 |
| Комплекс программируемых логических контроллеров для информационноизмерительных и управляющих систем PLC 90-30 | 1 | 17303-03 |
| Термопреобразователь сопротивления ТСМ 9201 | 38 | 14237-94 |
Используемое программное обеспечение (ПО) позволяет получать информацию по всем параметрам, контролируемым АСХК ВХР ЩХК № 2. По результатам обработки измерительной информации выдаются дискретные сигналы для управления и сигнализации. Идентификационные данные программного обеспечения представлены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
| Наименование программного обеспечения | Идентификацион ное наименование программного обеспечения | Номер версии (идентификацион ные номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатор а программного обеспечения |
| АСХК ВХР ЩХК № 2 | TTECcp2C 2.Sw xCF | v.6.50 SIM 8 | 4DBAE78576A2 B7BE028446586 E823FDA | md5 |
Идентификационные данные программного обеспечения достаточны для защиты от преднамеренной модификации, физический доступ к изменению программного обеспечения
закрыт, уровень защиты программного обеспечения от непреднамеренных и преднамеренных воздействий соответствует уровню А по МИ 3286-2010.

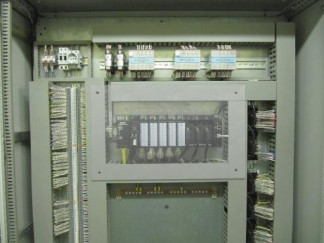

Общий вид программируемого логического контроллера Series 90-30 GE Fanuc приведен на рисунке 1.
Метрологические характеристики ИК АСХК ВХР ЩХК № 2 представлены в таблице 2.
| Таблица 3 - Мет | рологические характеристики ИК АСХК ВХР ЩХК № 2 | ||||
| Позиционное обозначение первичного измерительного преобразователя | Полное наименование сообщения (сигнала) | Диапазон | Предел допускаемой основной абсолютной погрешности ИК | Тип первичного измерительного преобразователя | Тип сигнала |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 5QN010A | Удельная электропроводность воды чистого отсека котла № 5 | от 0 до 100 мкСм/см | ± 2 мкСм/см | Анализатор жидкости кондуктометрический АЖК -3101.2 | 4 - 20 мА |
| 5QN016A | Удельная электропроводность воды солевого отсека котла № 5 | от 0 до 100 мкСм/см | ± 2 мкСм/см | Анализатор жидкости кондуктометрический АЖК -3101.2 | 4 - 20 мА |
| 6QN010A | Удельная электропроводность воды чистого отсека котла № 6 | от 0 до 100 мкСм/см | ± 2 мкСм/см | Анализатор жидкости кондуктометрический АЖК -3101.2 | 4 - 20 мА |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 6QN016A | Удельная электропроводность воды солевого отсека котла № 6 | от 0 до 100 мкСм/см | ± 2 мкСм/см | Анализатор жидкости кондуктометрический АЖК -3101.2 | 4 - 20 мА |
| 7QN010A | Удельная электропроводность воды чистого отсека котла № 7 | от 0 до 100 мкСм/см | ± 2 мкСм/см | Анализатор жидкости кондуктометрический АЖК -3101.2 | 4 - 20 мА |
| 7QN016A | Удельная электропроводность воды солевого отсека котла № 7 | от 0 до 100 мкСм/см | ± 2 мкСм/см | Анализатор жидкости кондуктометрический АЖК -3101.2 | 4 - 20 мА |
| 8QN010A | Удельная электропроводность воды чистого отсека котла № 8 | от 0 до 100 мкСм/см | ± 2 мкСм/см | Анализатор жидкости кондуктометрический АЖК -3101.2 | 4 - 20 мА |
| 8QN016A | Удельная электропроводность воды солевого отсека котла № 8 | от 0 до 100 мкСм/см | ± 2 мкСм/см | Анализатор жидкости кондуктометрический АЖК -3101.2 | 4 - 20 мА |
| 09LBA11CQ003 | Удельная электропроводность Н-катионированной пробы острого пара за котлом № 9 слева | от 0 до 2 мкСм/см | ± 0,04 мкСм/см | Анализатор жидкости кондуктометрический АЖК -3101.2 | 4 - 20 мА |
| 09LBA12CQ003 | Удельная электропроводность Н-катионированной пробы острого пара за котлом № 9 справа | от 0 до 2 мкСм/см | ± 0,04 мкСм/см | Анализатор жидкости кондуктометрический АЖК -3101.2 | 4 - 20 мА |
| 09HAG11CQ002 | Удельная электропроводность воды чистого отсека котла № 9 | от 0 до 100 мкСм/см | ± 2 мкСм/см | Анализатор жидкости кондуктометрический АЖК -3101.2 | 4 - 20 мА |
| 09LBU11CQ002 | Удельная электропроводность пробы солевого отсека котла № 9 слева | от 0 до 100 мкСм/см | ± 2 мкСм/см | Анализатор жидкости кондуктометрический АЖК -3101.2 | 4 - 20 мА |
| 09LBU12CQ002 | Удельная электропроводность пробы солевого отсека котла № 9 справа | от 0 до 100 мкСм/см | ± 2 мкСм/см | Анализатор жидкости кондуктометрический АЖК -3101.2 | 4 - 20 мА |
| 03LBA01CQ001 | Удельная электропроводность Н-катионированной пробы острого пара ТГ-3 слева | от 0 до 2 мкСм/см | ± 0,04 мкСм/см | Анализатор жидкости кондуктометрический АЖК -3101.2 | 4 - 20 мА |
| 03LBA02CQ001 | Удельная электропроводность Н-катионированной пробы острого пара ТГ-3 справа | от 0 до 2 мкСм/см | ± 0,04 мкСм/см | Анализатор жидкости кондуктометрический АЖК -3101.2 | 4 - 20 мА |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 5QN011A | Удельная электропроводность Н-катионированной пробы острого пара за котлом № 5 | от 0 до 2 мкСм/см | ± 0,04 мкСм/см | Анализатор жидкости кондуктометрический АЖК-3101.0 с Н-фильтром | 4 - 20 мА |
| 5QN008A | Удельная электропроводность Н-катионированной пробы питательной воды перед ЭК котла № 5 | от 0 до 2 мкСм/см | ± 0,04 мкСм/см | Анализатор жидкости кондуктометрический АЖК-3101.0 с Н-фильтром | 4 - 20 мА |
| 6QN011A | Удельная электропроводность Н-катионированной пробы острого пара за котлом № 6 | от 0 до 2 мкСм/см | ± 0,04 мкСм/см | Анализатор жидкости кондуктометрический АЖК-3101.0 с Н-фильтром | 4 - 20 мА |
| 6QN008A | Удельная электропроводность Н-катионированной пробы питательной воды перед ЭК котла № 6 | от 0 до 2 мкСм/см | ± 0,04 мкСм/см | Анализатор жидкости кондуктометрический АЖК-3101.0 с Н-фильтром | 4 - 20 мА |
| 7QN011A | Удельная электропроводность Н-катионированной пробы острого пара за котлом № 7 | от 0 до 2 мкСм/см | ± 0,04 мкСм/см | Анализатор жидкости кондуктометрический АЖК-3101.0 с Н-фильтром | 4 - 20 мА |
| 7QN008A | Удельная электропроводность Н-катионированной пробы питательной воды перед ЭК котла № 7 | от 0 до 2 мкСм/см | ± 0,04 мкСм/см | Анализатор жидкости кондуктометрический АЖК-3101.0 с Н-фильтром | 4 - 20 мА |
| 8QN011A | Удельная электропроводность Н-катионированной пробы острого пара за котлом № 8 | от 0 до 2 мкСм/см | ± 0,04 мкСм/см | Анализатор жидкости кондуктометрический АЖК-3101.0 с Н-фильтром | 4 - 20 мА |
| 8QN008A | Удельная электропроводность Н-катионированной пробы питательной воды перед ЭК котла № 8 | от 0 до 2 мкСм/см | ± 0,04 мкСм/см | Анализатор жидкости кондуктометрический АЖК-3101.0 с Н-фильтром | 4 - 20 мА |
| 4QS035A | Удельная электропроводность H-катионированной пробы острого пара перед турбиной № 4 | от 0 до 2 мкСм/см | ± 0,04 мкСм/см | Анализатор жидкости кондуктометрический АЖК-3101.0 с Н-фильтром | 4 - 20 мА |
| 4QS009A | Удельная электропроводность Н-катионированной пробы конденсата за КЭН-4 | от 0 до 2 мкСм/см | ± 0,04 мкСм/см | Анализатор жидкости кондуктометрический АЖК-3101.0 с Н-фильтром | 4 - 20 мА |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 05LCA15CQ002 | Удельная электропроводность Н-катионированной пробы конденсата турбин за КЭН | от 0 до 2 мкСм/см | ± 0,04 мкСм/см | Анализатор жидкости кондуктометрический АЖК-3101.0 с Н-фильтром | 4 - 20 мА |
| 09LAB10CQ001 | Удельная электропроводность Н-катионированной пробы питательной воды за ПЭН 9 | от 0 до 2 мкСм/см | ± 0,04 мкСм/см | Анализатор жидкости кондуктометрический АЖК-3101.0 с Н-фильтром | 4 - 20 мА |
| 09LCP01CQ001 | Удельная электропроводность Н-катионированной пробы конденсата БЗК | от 0 до 2 мкСм/см | ± 0,04 мкСм/см | Анализатор жидкости кондуктометрический АЖК-3101.0 с Н-фильтром | 4 - 20 мА |
| 09LFC30CQ001 | Удельная электропроводность Н-катионированной пробы конденсата дренажного бака | от 0 до 10 мкСм/см | ± 0,2 мкСм/см | Анализатор жидкости кондуктометрический АЖК-3101.0 с Н-фильтром | 4 - 20 мА |
| 5QN038A | Массовая концентрация натрия в питательной воде перед ЭК котла № 5 | от 0 до 500 мкг/дм3 | ± 1,25 мкг/дм3 | Анализатор иономерный pNa-205.2 | 4 - 20 мА |
| 6QN038A | Массовая концентрация натрия в питательной воде перед ЭК котла № 6 | от 0 до 500 мкг/дм3 | ± 1,25 мкг/дм3 | Анализатор иономерный pNa-205.2 | 4 - 20 мА |
| 7QN038A | Массовая концентрация натрия в питательной воде перед ЭК котла № 7 | от 0 до 500 мкг/дм3 | ± 1,25 мкг/дм3 | Анализатор иономерный pNa-205.2 | 4 - 20 мА |
| 8QN038A | Массовая концентрация натрия в питательной воде перед ЭК котла № 8 | от 0 до 500 мкг/дм3 | ± 1,25 мкг/дм3 | Анализатор иономерный pNa-205.2 | 4 - 20 мА |
| 4QS038A | Массовая концентрация натрия в остром паре перед турбиной № 4 | от 0 до 500 мкг/дм3 | ± 1,25 мкг/дм3 | Анализатор иономерный pNa-205.2 | 4 - 20 мА |
| 09LBA11CQ001 | Массовая концентрация р№ в острогом паре котла № 9слева | от 0 до 500 мкг/дм3 | ± (1,4+0,11 Хизм.) мкг/дм3 | Анализатор натрия МАРК-1002.500/1 | 4 - 20 мА |
| 09LBA12CQ001 | Массовая концентрация р№ в острогом паре котла № 9 справа | от 0 до 100 мкг/дм3 | ± (0,5+0,12Хизм.) мкг/дм3 | Анализатор натрия МАРК-1002.500/1 | 4 - 20 мА |
| 09LBA10CQ001 | Массовая концентрация натрия в паре чистого отсека котла № 9 | от 0 до 100 мкг/дм3 | ± (0,5+0,12Хизм.) мкг/дм3 | Анализатор натрия МАРК-1002.500/1 | 4 - 20 мА |
| 09LAB10CQ003 | Массовая концентрация натрия в питательной воде за ПЭН 9 | от 0 до 100 мкг/дм3 | ± (0,5+0,12Хизм.) мкг/дм3 | Анализатор натрия МАРК-1002.500/1 | 4 - 20 мА |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 09LBA11CP001 | Массовая концентрация натрия насыщенного пара в чистом отсеке К-9 | от 0 до 500 мкг/дм3 | ± (1,4+0,11 Хизм.) мкг/дм3 | Анализатор натрия МАРК-1002.500/1 | 4 - 20 мА |
| 03LBA01CQ003 | Массовая концентрация натрия острого пара ТГ-3 | от 0 до 10 мкг/дм3 | ± (0,5+0,12Хизм.) мкг/дм3 | Анализатор натрия МАРК-1002.500/1 | 4 - 20 мА |
| 5QN017A | Массовая концентрация водорода в остром паре за котлом № 5 | от 7 до 12 мкг/дм3 | ± (1,5+0,01 Хизм.) мкг/дм3 | Анализатор растворенного водорода МАВР-502 | 4 - 20 мА |
| 4QS040A | Массовая концентрация растворенного кислорода в конденсате за КЭН-4 | от 0 до 20 мкг/дм3 | ± (2,7+0,04Хизм.) мкг/дм3 | Анализатор растворенного кислорода МАРК-403 | 4 - 20 мА |
| QR004A | Массовая концентрация растворенного кислорода в питательной воде после деаэратора № 4 | от 0 до 20 мкг/дм3 | ± (2,7+0,04Хизм.) мкг/дм3 | Анализатор растворенного кислорода МАРК-403 | 4 - 20 мА |
| QR005A | Массовая концентрация растворенного кислорода в питательной воде после деаэратора № 5 | от 0 до 20 мкг/дм3 | ± (2,7+0,04Хизм.) мкг/дм3 | Анализатор растворенного кислорода МАРК-403 | 4 - 20 мА |
| 05LCJ13CQ001 | Массовая концентрация О2 в конденсате за ПНД №1,2 | от 0 до 200 мкг/дм3 | ± (2,7+0,04Хизм.) мкг/дм3 | Анализатор растворенного кислорода МАРК-409/1 | 4 - 20 мА |
| 05LCJ33CQ001 | Массовая концентрация О2 в конденсате за ПНД №3,4 | от 0 до 200 мкг/дм3 | ± (2,7+0,04Хизм.) мкг/дм3 | Анализатор растворенного кислорода МАРК-409/1 | 4 - 20 мА |
| 05LCA15CQ001 | Массовая концентрация О2 в конденсате за КЭН турбин | от 0 до 200 мкг/дм3 | ± (2,7+0,04Хизм.) мкг/дм3 | Анализатор растворенного кислорода МАРК-409/1 | 4 - 20 мА |
| 09LCA10CQ001 | Массовая концентрация О2 в конденсате перед Д-6 | от 0 до 200 мкг/дм3 | ± (2,7+0,04Хизм.) мкг/дм3 | Анализатор растворенного кислорода МАРК-409/1 | 4 - 20 мА |
| 09LAB40CQ001 | Массовая концентрация О2 в питательной воде после Д-6 | от 0 до 20 мкг/дм3 | ± (2,7+0,04Хизм.) мкг/дм3 | Анализатор растворенного кислорода МАРК-409/1 | 4 - 20 мА |
| 09LBA12CP001 | Давление пробы за УПП8 (острый пар за котлом слева) | от 0 до 2,5 кгс/см2 | ± 0,05 кгс/см2 | Датчик давления Метран-150 | 4 - 20 мА |
| 09LAB11CP001 | Давление пробы за УПП5 (питательная вода после ЭК) | от 0 до 2,5 кгс/см2 | ± 0,05 кгс/см2 | Датчик давления Метран-150 | 4 - 20 мА |
| 09HAG11CP001 | Давление пробы за УПП2 (вода чистого отсека) | от 0 до 2,5 кгс/см2 | ± 0,05 кгс/см2 | Датчик давления Метран-150 | 4 - 20 мА |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 09LBU12CP001 | Давление пробы за УПП3 (вода солевого отсека справа) | от 0 до 2,5 кгс/см2 | ± 0,05 кгс/см2 | Датчик давления Метран-150 | 4 - 20 мА |
| 09LBU11CP001 | УПП1-К9 предупреждение о превышении давления пробы (вода солевого отсека слева) | от 0 до 2,5 кгс/см2 | ± 0,05 кгс/см2 | Датчик давления Метран-150 | 4 - 20 мА |
| 09LAB10CP001 | Давление пробы за УПП4 (питательная вода перед водяным экономайзером) | от 0 до 2,5 кгс/см2 | ± 0,05 кгс/см2 | Датчик давления Метран-150 | 4 - 20 мА |
| 09LBA10CP001 | Давление пробы за УПП6 (насыщенный пар чистый отсек) | от 0 до 2,5 кгс/см2 | ± 0,05 кгс/см2 | Датчик давления Метран-150 | 4 - 20 мА |
| 03LBA01CP001 | Давление пробы за УПП15 (острый пар т/а № 3 слева) | от 0 до 2,5 кгс/см2 | ± 0,05 кгс/см2 | Датчик давления Метран-150 | 4 - 20 мА |
| 09LBA10CP001 | Давление пробы за УПП6 (насыщенный пар чистый отсек) | от 0 до 2,5 кгс/см2 | ± 0,05 кгс/см2 | Датчик давления Метран-150 | 4 - 20 мА |
| 03LBA02CP001 | Давление пробы за УПП16 (трубопровод к турбине. Пар справа) | от 0 до 2,5 кгс/см2 | ± 0,05 кгс/см2 | Датчик давления Метран-150 | 4 - 20 мА |
| 05LCA15CP001 | УПП14-ТГ-5 предупреждение о превышении давления пробы (КЭН т/а № 5) | от 0 до 2,5 кгс/см2 | ± 0,05 кгс/см2 | Датчик давления Метран-150 | 4 - 20 мА |
| 05LCJ13CP001 | УПП13-ПНД №1,2 предупреждение о превышении давления пробы (конденсат) | от 0 до 2,5 кгс/см2 | ± 0,05 кгс/см2 | Датчик давления Метран-150 | 4 - 20 мА |
| 05LCJ33CP001 | Давление пробы за УПП12 (конденсат) | от 0 до 2,5 кгс/см2 | ± 0,05 кгс/см2 | Датчик давления Метран-150 | 4 - 20 мА |
| 09LAB40CP001 | Давление пробы за УПП11 (питательная вода Д-6) | от 0 до 2,5 кгс/см2 | ± 0,05 кгс/см2 | Датчик давления Метран-150 | 4 - 20 мА |
| 09LCA10CP001 | Давление пробы за УПП10 (основной конденсат перед Д-6) | от 0 до 2,5 кгс/см2 | ± 0,05 кгс/см2 | Датчик давления Метран-150 | 4 - 20 мА |
| 09LBA12CQ002 | Водородный показатель рН острого пара за котлом № 9 слева | от 7 до 12 ед^ | ± 0,05 ед.pH | Преобразователь pH жидкости промышленный «Кварц-рН/1» | 4 - 20 мА |
| 09LBA12CQ002 | Водородный показатель рН острого пара за котлом № 9 справа | от 7 до 12 ед^ | ± 0,05 ед.pH | Преобразователь pH жидкости промышленный «Кварц-рН/1» | 4 - 20 мА |
| 09HAG11CQ001 | Водородный показатель воды чистого отсека котла № 9 | от 7 до 12 ед^ | ± 0,05 ед.pH | Преобразователь pH жидкости промышленный «Кварц-рН/1» | 4 - 20 мА |
| 09LAB10CQ002 | Водородный показатель рН питательной воды за ПЭН 9 | от 7 до 12 ед^ | ± 0,05 ед.pH | Преобразователь pH жидкости промышленный «Кварц-рН/1» | 4 - 20 мА |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 09LBU11CQ001 | Водородный показатель воды солевого отсека котла № 9 слева | от 7 до 12 ед.рН | ± 0,05 ед.рН | Преобразователь рН жидкости промышленный «Кварц-рН/1» | 4 - 20 мА |
| 09LBU12CQ001 | Водородный показатель воды солевого отсека котла № 9 справа | от 7 до 12 ед.рН | ± 0,05 ед.рН | Преобразователь рН жидкости промышленный «Кварц-рН/1» | 4 - 20 мА |
| 09LAB11CQ001 | Водородный показатель рН питательной воды после ЭК | от 7 до 12 ед.рН | ± 0,05 ед.рН | Преобразователь рН жидкости промышленный «Кварц-рН/1» | 4 - 20 мА |
| 03LBA01CQ002 | Водородный показатель острого пара ТГ-3 слева | от 7 до 12 ед.рН | ± 0,05 ед.рН | Преобразователь рН жидкости промышленный «Кварц-рН/1» | 4 - 20 мА |
| 03LBA02CQ002 | Водородный показатель острого пара ТГ-3 справа | от 7 до 12 ед.рН | ± 0,05 ед.рН | Преобразователь рН жидкости промышленный «Кварц-рН/1» | 4 - 20 мА |
| 5QN012A | Водородный показатель питательной воды перед ЭК котла № 5 | от 7 до 12 ед.рН | ± 0,05 ед.рН | рН-метр автоматический промышленный в обыкновенном исполнении рН-220.7 | 4 - 20 мА |
| 5QN013A | Водородный показатель воды чистого отсека котла № 5 | от 7 до 12 ед.рН | ± 0,05 ед.рН | рН-метр автоматический промышленный в обыкновенном исполнении рН-220.7 | 4 - 20 мА |
| 5QN014A | Водородный показатель воды солевого отсека котла № 5 | от 7 до 12 ед.рН | ± 0,05 ед.рН | рН-метр автоматический промышленный в обыкновенном исполнении рН-220.7 | 4 - 20 мА |
| 5QN015A | Водородный показатель питательной воды за ЭК котла № 5 | от 7 до 12 ед.рН | ± 0,05 ед.рН | рН-метр автоматический промышленный в обыкновенном исполнении рН-220.7 | 4 - 20 мА |
| 6QN012A | Водородный показатель питательной воды перед ЭК котла №6 | от 7 до 12 ед.рН | ± 0,05 ед.рН | рН-метр автоматический промышленный в обыкновенном исполнении рН-220.7 | 4 - 20 мА |
| 6QN013A | Водородный показатель воды чистого отсека котла № 6 | от 7 до 12 ед.рН | ± 0,05 ед.рН | рН-метр автоматический промышленный в обыкновенном исполнении рН-220.7 | 4 - 20 мА |
| 6QN014A | Водородный показатель воды солевого отсека котла № 6 | от 7 до 12 ед.рН | ± 0,05 ед.рН | рН-метр автоматический промышленный в обыкновенном исполнении рН-220.7 | 4 - 20 мА |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 6QN015A | Водородный показатель питательной воды за ЭК котла № 6 | от 7 до 12 ед^ | ± 0,05 ед.pH | рН-метр автоматический промышленный в обыкновенном исполнении рН-220.7 | 4 - 20 мА |
| 7QN012A | Водородный показатель питательной воды перед ЭК котла № 7 | от 7 до 12 ед^ | ± 0,05 ед.pH | рН-метр автоматический промышленный в обыкновенном исполнении рН-220.7 | 4 - 20 мА |
| 7QN013A | Водородный показатель воды чистого отсека котла № 7 | от 7 до 12 ед^ | ± 0,05 ед.pH | рН-метр автоматический промышленный в обыкновенном исполнении рН-220.7 | 4 - 20 мА |
| 7QN014A | Водородный показатель воды солевого отсека котла № 7 | от 7 до 12 ед^ | ± 0,05 ед.pH | рН-метр автоматический промышленный в обыкновенном исполнении рН-220.7 | 4 - 20 мА |
| 7QN015A | Водородный показатель питательной воды за ЭК котла № 7 | от 7 до 12 ед^ | ± 0,05 ед.pH | рН-метр автоматический промышленный в обыкновенном исполнении рН-220.7 | 4 - 20 мА |
| 8QN012A | Водородный показатель питательной воды перед ЭК котла № 8 | от 7 до 12 ед^ | ± 0,05 ед.pH | рН-метр автоматический промышленный в обыкновенном исполнении рН-220.7 | 4 - 20 мА |
| 8QN013A | Водородный показатель воды чистого отсека котла № 8 | от 7 до 12 ед^ | ± 0,05 ед.pH | рН-метр автоматический промышленный в обыкновенном исполнении рН-220.7 | 4 - 20 мА |
| 8QN014A | Водородный показатель воды солевого отсека котла №8 | от 7 до 12 ед^ | ± 0,05 ед.pH | рН-метр автоматический промышленный в обыкновенном исполнении рН-220.7 | 4 - 20 мА |
| 8QN015A | Водородный показатель питательной воды за ЭК котла № 8 | от 7 до 12 ед^ | ± 0,05 ед.pH | рН-метр автоматический промышленный в обыкновенном исполнении рН-220.7 | 4 - 20 мА |
| 4QS039A | Водородный показатель острого пара перед турбиной № 4 | от 7 до 12 ед^ | ± 0,05 ед.pH | рН-метр автоматический промышленный в обыкновенном исполнении рН-220.7 | 4 - 20 мА |
| 5QN011AT | Температура пробы за УПП1 котла № 5 | от минус 50 до плюс 150 °C | ± 1,5 °C | Термопреобразователь сопротивления ТСМ 9201 | НСХ 50М |
| 5QN008AT | Температура пробы за УПП2 котла № 5 | от минус 50 до плюс 150 °C | ± 1,5 °C | Термопреобразователь сопротивления ТСМ 9201 | НСХ 50М |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 5QN013AT | Температура пробы за УПП3 котла №5 | от минус 50 до плюс 150 °C | ± 1,5 °C | Термопреобразователь сопротивления ТСМ 9201 | НСХ 50М |
| 5QN014AT | Температура пробы за УПП4 котла № 5 | от минус 50 до плюс 150 °C | ± 1,5 °C | Термопреобразователь сопротивления ТСМ 9201 | НСХ 50М |
| 5QN015AT | Температура пробы за УПП5 котла № 5 | от минус 50 до плюс 150 °C | ± 1,5 °C | Термопреобразователь сопротивления ТСМ 9201 | НСХ 50М |
| 6QN011AT | Температура пробы за УПП1 котла № 6 | от минус 50 до плюс 150 °C | ± 1,5 °C | Термопреобразователь сопротивления ТСМ 9201 | НСХ 50М |
| 6QN008AT | Температура пробы за УПП2 котла № 6 | от минус 50 до плюс 150 °C | ± 1,5 °C | Термопреобразователь сопротивления ТСМ 9201 | НСХ 50М |
| 6QN013AT | Температура пробы за УПП3 котла № 6 | от минус 50 до плюс 150 °C | ± 1,5 °C | Термопреобразователь сопротивления ТСМ 9201 | НСХ 50М |
| 6QN014AT | Температура пробы за УПП4 котла № 6 | от минус 50 до плюс 150 °C | ± 1,5 °C | Термопреобразователь сопротивления ТСМ 9201 | НСХ 50М |
| 6QN015AT | Температура пробы за УПП5 котла № 6 | от минус 50 до плюс 150 °C | ± 1,5 °C | Термопреобразователь сопротивления ТСМ 9201 | НСХ 50М |
| 7QN011AT | Температура пробы за УПП1 котла № 7 | от минус 50 до плюс 150 °C | ± 1,5 °C | Термопреобразователь сопротивления ТСМ 9201 | НСХ 50М |
| 7QN008AT | Температура пробы за УПП2 котла № 7 | от минус 50 до плюс 150 °C | ± 1,5 °C | Термопреобразователь сопротивления ТСМ 9201 | НСХ 50М |
| 7QN013AT | Температура пробы за УПП3 котла № 7 | от минус 50 до плюс 150 °C | ± 1,5 °C | Термопреобразователь сопротивления ТСМ 9201 | НСХ 50М |
| 7QN014AT | Температура пробы за УПП4 котла № 7 | от минус 50 до плюс 150 °C | ± 1,5 °C | Термопреобразователь сопротивления ТСМ 9201 | НСХ 50М |
| 7QN015AT | Температура пробы за УПП5 котла № 7 | от минус 50 до плюс 150 °C | ± 1,5 °C | Термопреобразователь сопротивления ТСМ 9201 | НСХ 50М |
| 8QN011AT | Температура пробы за УПП1 котла № 8 | от минус 50 до плюс 150 °C | ± 1,5 °C | Термопреобразователь сопротивления ТСМ 9201 | НСХ 50М |
| 8QN008AT | Температура пробы за УПП2 котла № 8 | от минус 50 до плюс 150 °C | ± 1,5 °C | Термопреобразователь сопротивления ТСМ 9201 | НСХ 50М |
| 8QN013AT | Температура пробы за УПП3 котла №8 | от минус 50 до плюс 150 °C | ± 1,5 °C | Термопреобразователь сопротивления ТСМ 9201 | НСХ 50М |
| 8QN014AT | Температура пробы за УПП4 котла № 8 | от минус 50 до плюс 150 °C | ± 1,5 °C | Термопреобразователь сопротивления ТСМ 9201 | НСХ 50М |
| 8QN015AT | Температура пробы за УПП5 котла № 8 | от минус 50 до плюс 150 °C | ± 1,5 °C | Термопреобразователь сопротивления ТСМ 9201 | НСХ 50М |
| 03LBA01CT001 | Температура пробы за УПП8 (острый пар за котлом слева) | от минус 50 до плюс 150 °C | ± 1,5 °C | Термопреобразователь сопротивления ТСМ 9201 | НСХ 50М |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 09LBA12CT001 | Температура пробы за УПП9 (острый пар за котлом справа) | от минус 50 до плюс 150 °C | ± 1,5 °C | Термопреобразователь сопротивления ТСМ 9201 | НСХ 50М |
| 09LBA10CT001 | Температура пробы за УПП6 (насыщенный пар в чистом отсеке) | от минус 50 до плюс 150 °C | ± 1,5 °C | Термопреобразователь сопротивления ТСМ 9201 | НСХ 50М |
| 09LAB10CT001 | Температура пробы за УПП4 (питательная вода перед ЭК) | от минус 50 до плюс 150 °C | ± 1,5 °C | Термопреобразователь сопротивления ТСМ 9201 | НСХ 50М |
| 09LAB11CT001 | Температура пробы за УПП5 (питательная вода после ЭК) | от минус 50 до плюс 150 °C | ± 1,5 °C | Термопреобразователь сопротивления ТСМ 9201 | НСХ 50М |
| 09HAG11CT001 | Температура пробы за УПП2 (вода чистого отсека) | от минус 50 до плюс 150 °C | ± 1,5 °C | Термопреобразователь сопротивления ТСМ 9201 | НСХ 50М |
| 09LBU12CT001 | Температура пробы за УПП3 (вода солевого отсека справа) | от минус 50 до плюс 150 °C | ± 1,5 °C | Термопреобразователь сопротивления ТСМ 9201 | НСХ 50М |
| 09LBU11CT001 | Температура пробы за УПП1 (вода солевого отсека слева) | от минус 50 до плюс 150 °C | ± 1,5 °C | Термопреобразователь сопротивления ТСМ 9201 | НСХ 50М |
| 03LBA02CT001 | Температура пробы за УПП16 (острый пар т/а № 3 справа) | от минус 50 до плюс 150 °C | ± 1,5 °C | Термопреобразователь сопротивления ТСМ 9201 | НСХ 50М |
| 05LCJ13CT001 | Температура пробы за УПП17 (конденсат из БЗК) | от минус 50 до плюс 150 °C | ± 1,5 °C | Термопреобразователь сопротивления ТСМ 9201 | НСХ 50М |
| 4QS035AT | Температура пробы за УПП1 турбины № 4 | от минус 50 до плюс 150 °C | ± 1,5 °C | Термопреобразователь сопротивления ТСМ 9201 | НСХ 50М |
| 05LCA15CT001 | Температура пробы за УПП14 (КЭН т/а № 5) | от минус 50 до плюс 150 °C | ± 1,5 °C | Термопреобразователь сопротивления ТСМ 9201 | НСХ 50М |
| QR004AT | Температура пробы за УПП1 деаэратора № 4 | от минус 50 до плюс 150 °C | ± 1,5 °C | Термопреобразователь сопротивления ТСМ 9201 | НСХ 50М |
| QR005AT | Температура пробы за УПП1 деаэратора № 5 | от минус 50 до плюс 150 °C | ± 1,5 °C | Термопреобразователь сопротивления ТСМ 9201 | НСХ 50М |
| 05LCJ33CT001 | Температура пробы за УПП17 (конденсат из БЗК) | от минус 50 до плюс 150 °C | ± 1,5 °C | Термопреобразователь сопротивления ТСМ 9201 | НСХ 50М |
| 03LFC30CT001 | Температура пробы за УПП18 (конденсат) | от минус 50 до плюс 150 °C | ± 1,5 °C | Термопреобразователь сопротивления ТСМ 9201 | НСХ 50М |
| 09LCA10CT001 | Температура пробы за УПП10 (конденсат перед Д-6) | от минус 50 до плюс 150 °C | ± 1,5 °C | Термопреобразователь сопротивления ТСМ 9201 | НСХ 50М |
| 09LAB40CT001 | Температура пробы за УПП11 (питательная вода Д-6) | от минус 50 до плюс 150 °C | ± 1,5 °C | Термопреобразователь сопротивления ТСМ 9201 | НСХ 50М |
| Примечание - Хизм - значение измеренной величины | |||||
Пределы допускаемой приведенной погрешности контроллера при преобразовании токовых сигналов первичных измерительных преобразователей в числовые значения измеряемых величин ± 0,25 %;
Пределы допускаемой абсолютной погрешности контроллера при преобразовании сопротивления термопреобразователей в числовые значения температуры ± 1 °С;
Условия эксплуатации:
1) для первичных преобразователей:
- температура окружающей среды (25±10) °С;
- напряженность магнитного поля не более 400 А/м;
- частота (50±1) Гц.
2) для модулей контроллера и компьютеров рабочих станций:
- температура окружающей среды (25±5) °С;
- напряжение питания 220 В;
- допускаемое отклонение напряжения питания от минус 15 до плюс 10 %;
- напряженность магнитного поля не более 400 А/м;
- частота (50±1) Гц.
наносится на титульный лист эксплуатационной документации способом штемпелевания. Комплектность средства измерений
Комплектность АСХК ВХР ЩХК № 2 представлена в таблице 4.
Таблица 4 - Комплектность АСХК ВХР ЩХК № 2_
| Наименование | Кол-во |
| Система автоматизированная химического контроля водно-химического режима щита химконтроля № 2 Тобольской ТЭЦ (АСХК ВХР ЩХК № 2) | 1 |
| Система автоматизированная химического контроля водно-химического режима щита химконтроля № 2 Тобольской ТЭЦ (АСХК ВХР ЩХК № 2). Инструкция по эксплуатации АСХК ВХР ЩХК № 2 | 1 |
| Система автоматизированная химического контроля водно-химического режима щита химконтроля № 2 Тобольской ТЭЦ (АСХК ВХР ЩХК № 2). Программно-технический комплекс (средний и верхний уровень). Техническое описание ПТК | 1 |
| Система автоматизированная химического контроля водно-химического режима щита химконтроля № 2 Тобольской ТЭЦ (АСХК ВХР ЩХК № 2). Руководство оператора | 1 |
| Система автоматизированная химического контроля водно-химического режима щита химконтроля № 2 Тобольской ТЭЦ (АСХК ВХР ЩХК № 2). Формуляр 10705.215 ФО | 1 |
| Система автоматизированная химического контроля водно-химического режима щита химконтроля № 2 Тобольской ТЭЦ (АСХК ВХР ЩХК № 2). Методика поверки | 1 |
осуществляется по документу МП 53308-13 «ГСИ. Система автоматизированная химического контроля водно-химического режима щита химконтроля № 2 Тобольской ТЭЦ. Методика поверки», утвержденному ГЦИ СИ ФБУ «Тюменский ЦСМ» 11 ноября 2011 г.
Перечень основного поверочного оборудования представлен в таблице 5.
| Диапазоны сигналов | Разрешающая способность | Пределы допускаемой погрешности |
| Калибратор электрических сигналов СА11 | ||
| от 0,1 до 24 мА | 0,01 мА | ± (0,004+0,0005 •Х) мА |
| 4/ 8/ 12/ 16/ 20 мА | шаг 4 мА | |
| от 0,1 до 24 мА | 0,01 мА | ± (0,004+0,001 •Х) мА |
| от 0 до 24 мА | 0,01 мА | ± (0,01+0,0005-Х) мА |
| Магазин сопротивлений МС | Р-60М | |
| от 0,018 до 11111,1 Ом | 0,01 Ом | Класс точности 0,02 |
| Примечание - Х - задаваемое значение тока, мА | ||
Методы измерений приведены в документах:
- "Система автоматизированная химического контроля водно-химического режима щита химконтроля № 2 Тобольской ТЭЦ (АСХК ВХР ЩХК № 2) Инструкция по эксплуатации АСХК ВХР ЩХК № 2";
- "Система автоматизированная химического контроля водно-химического режима щита химконтроля № 2 Тобольской ТЭЦ (АСХК ВХР ЩХК № 2) Руководство оператора".
Нормативные документы, устанавливающие требования к АСХК ВХР ЩХК № 2
ГОСТ Р 8.596-2002. ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
