| Номер в госреестре | 53313-13 |
| Наименование СИ | Цилиндры классов точности A и B |
| Изготовитель | Компания "Hirschmann Laborgerate GmbH & Co. KG", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 09.04.2024 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Цилиндры класса точности А и В Назначение средства измерений
Предназначены для измерения объема жидкостей в аналитических лабораториях химической, нефтяной, пищевой и других отраслях промышленности.
Принцип работы цилиндра основан на заполнении его измеряемой жидкостью до отметки по шкале, соответствующей вместимости и сливе измеренного объема жидкости.
Цилиндр представляет собой стеклянный сосуд цилиндрической формы, по всей длине которого нанесена шкала с оцифрованными отметкам, с носиком или конусной горловиной под пробку и шестигранным стеклянным или пластмассовым съёмным основанием. Цилиндры с пластмассовым основанием - вместимостью от 5 мл до 2000 мл. Для удобства пользования, цилиндр может быть выполнен с матовой полосой (полосой Шелбаха). Цвет градуировки может быть коричневым или синим. Цилиндры могут комплектоваться стеклянными и пластиковыми пробками.
Цилиндры вымеряют на наливной объем при температуре 20 0С.
На цилиндры наносится знаки ISO или USP. Цилиндры со знаком USP отличаются от цилиндров со знаком ISO пределом допускаемой абсолютной погрешности.

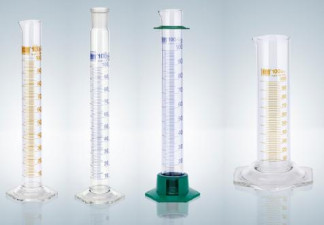

Общий вид цилиндров:
| ! !М | ||||
| prM | f 1* ц | ц | ||
| ими? | ||||
| f ж 1 | i й * |
Метрологические и технические характеристики приведены в таблице 1.
Таблица 1
| Тип цилиндров | Номин альная вмести мость цилинд ра, мл | Цена наимень шего деления, мл | Объем, соответст вующий нижней отметке, мл | Пределы допускаемой абсолютной погрешности при 20 0 С, мл | Высота цилиндров не более, мм | Обозна чение конуса |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Класс точности А | ||||||
| 5 | 0,1 | 0,5 | ±0,05 | 115 | - | |
Всего листов 4 Продолжение таблицы 1
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Высокие с носиком (знак ISO) | 10 | 0,2 | 1,0 | ±0,1 | 140 | - |
| 25 | 0,5 | 3,0 | ±0,25 | 170 | - | |
| 50 | 1,0 | 5,0 | ±0,5 | 200 | - | |
| 100 | 1,0 | 10,0 | ±0,5 | 260 | - | |
| 250 | 2,0 | 20,0 | ±1,0 | 335 | - | |
| 500 | 5,0 | 50,0 | ±2,5 | 390 | - | |
| 1000 | 10,0 | 100,0 | ±5,0 | 470 | - | |
| 2000 | 20,0 | 200,0 | ±10,0 | 570 | - | |
| Высокие с горловиной под пробку (знак ISO) | 10 | 0,2 | 1,0 | ±0,1 | 160 | 10/19 |
| 25 | 0,5 | 3,0 | ±0,25 | 193 | 14/23 | |
| 50 | 1,0 | 5,0 | ±0,5 | 226 | 19/26 | |
| 100 | 1,0 | 10,0 | ±0,5 | 290 | 24/29 | |
| 250 | 2,0 | 20,0 | ±1,0 | 367 | 29/32 | |
| 500 | 5,0 | 50,0 | ±2,5 | 425 | 34/35 | |
| 1000 | 10,0 | 100,0 | ±5,0 | 510 | 45/40 | |
| 2000 | 20,0 | 200,0 | ±10,0 | 610 | 45/40 | |
| Высокие с носиком (знак USP) | Класс точности А | |||||
| 5 | 0,1 | 0,5 | ±0,05 | 115 | - | |
| 10 | 0,2 | 1,0 | ±0,1 | 140 | - | |
| 25 | 0,5 | 3,0 | ±0,15 | 170 | - | |
| 50 | 1,0 | 5,0 | ±0,25 | 200 | - | |
| 100 | 1,0 | 10,0 | ±0,5 | 260 | - | |
| 250 | 2,0 | 20,0 | ±1,0 | 335 | - | |
| 500 | 5,0 | 50,0 | ±1,5 | 390 | - | |
| 1000 | 10,0 | 100,0 | ±3,0 | 470 | - | |
| 2000 | 20,0 | 200,0 | ±6,0 | 570 | - | |
| Высокие с носиком (знак ISO) | Класс точности В | |||||
| 5 | 0,1 | 0,5 | ±0,075 | 115 | - | |
| 10 | 0,2 | 1,0 | ±0,15 | 140 | - | |
| 25 | 0,5 | 3,0 | ±0,375 | 170 | - | |
| 50 | 1,0 | 5,0 | ±0,75 | 200 | - | |
| 100 | 1,0 | 10,0 | ±0,75 | 260 | - | |
| 250 | 2,0 | 20,0 | ±1,5 | 335 | - | |
| 500 | 5,0 | 50,0 | ±3,75 | 390 | - | |
| 1000 | 10,0 | 100,0 | ±7,5 | 470 | - | |
| 2000 | 20,0 | 200,0 | ±15,0 | 500 | - | |
| 5000 | 50,0 | 500,0 | ±37,5 | 650 | - | |
| Высокие с горловиной под пробку (знак ISO) | 10 | 0,2 | 1,0 | ±0,15 | 160 | 10/19 |
| 25 | 0,5 | 3,0 | ±0,375 | 193 | 14/23 | |
| 50 | 1,0 | 5,0 | ±0,75 | 226 | 19/26 | |
| 100 | 1,0 | 10,0 | ±0,75 | 290 | 24/29 | |
| 250 | 2,0 | 20,0 | ±1,5 | 367 | 29/32 | |
| 500 | 5,0 | 50,0 | ±3,75 | 425 | 34/35 | |
| 1000 | 10,0 | 100,0 | ±7,5 | 510 | 45/40 | |
| 2000 | 20,0 | 200,0 | ±15,0 | 610 | 45/40 | |
| Низкие с носиком (знак ISO) | 10 | 1,0 | 1,0 | ±0,3 | 100 | - |
| 25 | 1,0 | 3,0 | ±0,5 | 125 | - | |
| 50 | 2,0 | 5,0 | ±1,0 | 150 | - | |
| 100 | 2,0 | 10,0 | ±1,0 | 170 | - | |
| 250 | 5,0 | 20,0 | ±2,0 | 220 | - | |
| 500 | 10,0 | 50,0 | ±5,0 | 255 | - | |
| 1000 | 20,0 | 100,0 | ±10,0 | 295 | - | |
| 2000 | 50,0 | 200,0 | ±20,0 | 345 | - | |
Всего листов 4
Примечание:
Цилиндры мерные класса точности А и В соответствуют 1 и 2 классу точности по ГОСТ 1770-74.
Знак утверждения типа наносится на этикетку в левом углу типографским способом.
1. Цилиндры - в количестве по требованию заказчика
2. Этикетка - 1 шт.
3. Коробка - 1 шт.
осуществляется по документу ГОСТ 8.234-77 «Меры вместимости стеклянные. Методы и средства поверки». При поверке применяются весы по ГОСТ Р 53228-2008, класс точности специальный (1), высокий (11).
При использовании цилиндров мерных класса точности А и В применяется метод прямых измерений (изменение объема жидкости), который приведен в этикетке.
Нормативные и технические документы, устанавливающие требования к цилиндрам класса А и В
1. ИСО 4788:2005 «Посуда лабораторная стеклянная. Градуированные мерные цилиндры»
2. ГОСТ 1770-74 (ИСО 1042-83, ИСО 4788-80) «Посуда мерная лабораторная стеклянная, Цилиндры, мензурки, колбы, пробирки. Общие технические условия»
3. ГОСТ 8.234- 77 «Меры вместимости стеклянные. Методы и средства поверки»
4. ГОСТ 8.470-82 «Государственная поверочная схема для средств измерений объема жидкости»
5. ГОСТ 29044-91 (ИСО 384-78) «Посуда лабораторная стеклянная. Принципы устройства и конструирования мерной посуды»
- выполнения работ по оценке соответствия промышленной продукции и продукции других видов, а также других объектов установленным законодательством Российской Федерации обязательным требованиям (измерение объема жидкости).
| Зарегистрировано поверок | 256 |
| Поверителей | 13 |
| Актуальность данных | 17.09.2024 |
