Установки для поверки ваттметров СВЧ УПВ-1, 53318-13

Назначение

Установки для поверки ваттметров СВЧ УПВ-1 (далее - установка) предназначены для измерений проходящей в нагрузку мощности СВЧ и измерений отношения мощностей.

Описание

Установка состоит из ваттметра проходящей мощности СВЧ ПМ-18 (далее - ваттметр) с коаксиальным соединителем типа N и комплекта переходов коаксиально-коаксиальных.

Ваттметр состоит из преобразователя измерительного термоэлектрического (далее -преобразователь) и измерительного блока, выполненного на базе ПЭВМ.

Принцип действия установки основан на измерении на выходе ваттметра мощности СВЧ, которая пропорциональна мощности СВЧ, ответвленной в боковой канал встроенного резистивного делителя. В боковом канале установлен термоэлектрический ваттметр оконечного типа, в котором поглощаемая мощность СВЧ преобразуется в тепловой вид энергии, образуя термоЭДС, которая пропорциональна подведенной к нему мощности СВЧ.

ТермоЭДС усиливается и преобразуется в цифровой код преобразователем. Результат измерений отображается на экране измерительного блока.

Установка может применяться для поверки и калибровки рабочих средств измерений: ваттметров поглощаемой и проходящей мощности СВЧ, приемников измерительных, анализаторов спектра, измерителей уровня селективных, измерителей отношений.

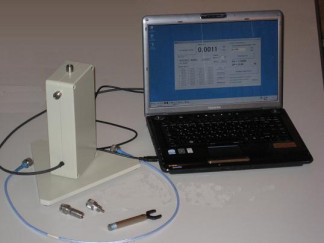

Внешний вид установки с указанием места нанесения знака утверждения типа представлен на рисунке 1. Внешний вид преобразователя с указанием места пломбировки от несанкционированного доступа представлен на рисунке 2.

Программное обеспечение

Программное обеспечение (далее - ПО) установки выполняет функции: задание режимов работы, проверка готовности ваттметра к работе, управление внешним генератором сигналов, проведение расчетов и отображение результатов измерений.

ПО работает под управлением операционной системы Windows 7, которая доступна пользователю.

Идентификационные данные метрологически значимого ПО приведены в таблице 1. Таблица 1

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Диапазон частот, ГГц

от 0 до 18 ГГц. от 10 3 до 10 1 от 0,1 до 30.

0,05;

0,06.

± 1,6 ± 1,8.

± 0,01. ± 0,03.

Диапазон измерений мощности, мВт

Диапазон измерений отношения значений мощности, дБ

Модуль эффективного коэффициента отражения выхода ваттметра, не более:

-    без перехода коаксиально-коаксиального

-    при использовании перехода коаксиально-коаксиального Пределы допускаемой систематической составляющей основной относительной погрешности измерений мощности в диапазоне от 1 мВт до 10 мВт, без учета погрешности рассогласования, %

-    без перехода коаксиально-коаксиального

-    при использовании перехода коаксиально-коаксиального Пределы допускаемой систематической составляющей относительной погрешности измерений отношения значений мощности от 0,1 до 10 дБ в диапазоне от 1 мВт до 10 мВт, дБ

Пределы допускаемой систематической составляющей относительной погрешности измерений отношения значений мощности от 0,1 дБ до 30 дБ в диапазоне от 0,1 мВт до 100 мВт, дБ

Предел допускаемого среднего квадратического отклонения абсолютной случайной составляющей погрешности измерений мощности, обусловленной: погрешностью установки нуля, дрейфом нуля в течение

одного часа, мкВт, не более    0,06.

Пределы допускаемой дополнительной относительной погрешности

измерений мощности при изменении температуры от 17 до 20 °С и от 24 до

27 °С, %, не более    ± 0,2.

Коаксиальный соединитель выхода ваттметра    N « розетка» МЭК 61169 -16.

Коаксиальный соединитель выхода ваттметра при использовании переходов:

-    Rosenberger 746806    тип III «розетка» ГОСТ 13317-89;

-    Huber 33-N-PC35-50-1    тип PC3,5 «розетка» МЭК 61169 -1. Время установления рабочего режима, ч, не более 2. Время непрерывной работы, ч, не менее 10. Рабочие условия эксплуатации:

-    температура, °С    от 17 до 27;

-    атмосферное давление, кПа (мм рт.ст.)    от 70 до 106,7 (от 460 до 800);

-    относительная влажность при температуре 22 °С, %, не более    80. Нормальные условия эксплуатации:

-    температура, °С    от 20 до 24;

-    атмосферное давление, кПа (мм рт.ст.)    от 70 до 106,7 (от 460 до 800);

-    относительная влажность при температуре 22 °С, %, не более    80.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист документа «Установка для поверки ваттметров СВЧ УПВ-1. Руководство по эксплуатации УПВ-1-01 РЭ» и на лицевую поверхность преобразователя рядом с наименованием установки методом лазерной гравировки.

Комплектность

Комплектность поставки установок приведена в таблице 2.

Таблица 2

Поверка

осуществляется по документу УПВ-1-01 МП «Инструкция. Установки для поверки ваттметров СВЧ УПВ-1. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в 2012 г.

Основные средства поверки приведены в таблице 3. Таблица 3

Сведения о методах измерений

Установка для поверки ваттметров СВЧ УПВ-1. Руководство по эксплуатации. УПВ-1-

01 РЭ.
