| Номер в госреестре | 53324-13 |
| Наименование СИ | Блоки измерительные с модулями преобразователей напряжения аналого-цифровых |
| Обозначение типа СИ | SIRIUS (блоки) ACC, ACC+CNT, MULTI, STG, HV (модули) |
| Изготовитель | Компания "DEWESoft d.o.o.", Словения |
| Год регистрации | 2013 |
| Срок свидетельства | 22.04.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Блоки измерительные SIRIUS с модулями преобразователей напряжения аналогоцифровых ACC, ACC+CNT, MULTI, STG, HV предназначены для измерения мгновенных значений напряжения, в том числе в резистивных мостовых схемах, а также с выхода первичных измерительных преобразователей различных величин.
Принцип действия основан на аналогово-цифровом преобразовании (сигма-дельта типа) мгновенного значения напряжения в цифровой код двуядерным процессором с разрядностью 2х24 бит. Преобразованный в цифровой код сигнал отображается в окне программы в различных формах с отсчетом значений измеряемого напряжения.
В модулях ACC и ACC+CNT имеется выход постоянного тока для питания первичных измерительных преобразователей типа IEPE, модули ACC+CNT содержат отдельный канал счетчика импульсов для синхронизации измерительных каналов.
Модули MULTI и STG имеют выход напряжения для питания резистивных мостовых схем, и встроенные прецизионные резисторы для завершения мостовых схем. Модули MULTI содержат также канал цифро-аналогового преобразователя для воспроизведения напряжения, и счетчик импульсов для синхронизации измерительных каналов. В модулях STG имеется возможность питания мостовых схем стабилизированным током.
Модули HV позволяют производить измерения в высоковольтных электрических цепях.
Связь с периферийными и сетевыми устройствами осуществляется по шине CAN, которая позволяет создавать системы, состоящие из двух и более измерительных устройств.
Блоки измерительные SIRIUS могут быть заказаны в стандартном исполнении, и в изолированной версии с гальванической развязкой измерительных цепей.
Блоки измерительные SIRIUS комплектуются модулями преобразователей напряжения аналого-цифровых ACC, ACC+CNT, MULTI, STG, HV в заданном по заказу наборе.
Конструктивно блоки измерительные SIRIUS могут иметь различные исполнения.

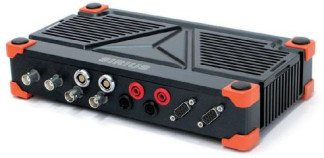

В базовом исполнении, показанном на фотографии, может быть установлено до 8 модулей, при этом такие блоки могут объединяться в конструкцию типа «этажерка».
Исполнение в виде «многоэтажного» блока может содержать 16, 24 и 32 модуля (8 модулей в каждом ряду).
Данные конструктивные исполнения применяются в комплекте с подключаемым по интерфейсу USB 2.0 внешним компьютером, на котором должна быть установлена операционная система Windows.
По заказу блок SIRIUS может быть изготовлен в исполнении S-BOX, конструкция которого включает встроенный высокоскоростной компьютер с процессором IntelR Core™ i7.
По условиям эксплуатации блоки измерительные SIRIUS с модулями преобразователей напряжения аналого-цифровых ACC, ACC+CNT, MULTI, STG, HV соответствуют группе 3 ГОСТ 22261-94 с расширенным диапазоном рабочих температур от минус 10 до + 50 °C.
Программное обеспечение выполняет функции управления режимами работы, обработки, представления, записи и хранения измерительной информации.
Общие сведения о программном обеспечении приведены в таблице ниже.
| класс риска | А по WELMEC 7.2 для категории U |
| идентификационное наименование | 1)1 \\l Soi l |
| идентификационный номер версии | 7.1 и выше |
| МОДУЛИ ACC, ACC+CNT | |
| количество разрядов сигма-дельта АЦП | 2х24 бит |
| диапазон входного напряжения | ± 10 В; ± 0,5 В |
| входной импеданс | 1 МОм / 400 пФ |
| тип входа | открытый; закрытый |
| частота среза при закрытом входе, по выбору | 1 Гц; 3 Гц; 10 Гц |
| максимальная скорость выборки | 2105 /с |
| пределы допускаемой основной погрешности измерения напряжения U при температуре 23 ± 5 °С | |
| диапазон 10 В | ± (110 U + ЮмВ) |
| диапазон 0,5 В | ± (110 ^ U + 1 мВ) |
| пределы дополнительной погрешности измерения напряжения U в рабочем диапазоне температур | |
| диапазон 10 В | ±(3-10 -U +0,2 мВ)/°С |
| диапазон 0,5 В | ± (3 10 Г • 12 мкВ) 'С |
| сила выходного тока для питания преобразователей IEPE | 4: 8 мА |
| максимальное напряжение | 25 В |
| выходное сопротивление, не менее | 100 кОм |
| тип разъема АЦП | BNC(f) |
| параметры счетчика импульсов, только для модуля ACC+CNT | |
| режимы: счет импульсов: синхронизация каналов АЦП: кодирование: тахометрия | |
| количество цифровых канатов | 2 |
| количество входов / выходов в канале | 6/2 |
| уровни напряжения | ( MOS. I.VITI. |
| тип разъема счетчика CNT2 | LEMOSA 7 pin |
| напряжение изоляции для изолированной версии SIRIUSi | 1000 В |
| МОДУЛИ MULTI | |
| параметры аналогового входа напряжения | |
| измеряемая величина: напряжение; напряжение в мостовых схемах (1/4, 1/2, полный мост) | |
| количество разрядов АЦП | 2х24 бит |
| диапазон входного напряжения | ± 10; ± 1; ± 0,1; ± 0,05 В |
| входное сопротивление | 10 МОм |
| максимальная скорость выборки | 2105 /с |
| пределы допускаемой основной погрешности измерения напряжения U при температуре 23 ± 5 °С | |
| шама ;ом 1 < > 15 диапазон 1 В | (5 К) '• 1 К) мВ) |
| (5 1<> '• 1 1 чВ) | |
| диапазоны 0,1 и 0,05 В | ± (5 10 '• 1 • 0.2 мВ) |
| пределы дополнительной погрешности измерения напряжения U в рабочем диапазоне температур | |
| диапазон 10 В | ± (410 • U+ 0,2 мВ)/°С |
| диапазон 1 В | (4 1 < •' • 1 ::мкВ)'( |
| диапазоны 0,1 и 0,05 В | ± (410 V ■ 4 мкВ)"С |
| выход напряжения для питания резистивных мостовых схем | 0; 1; 2; 5; 10; 12 В |
| пределы допускаемой основной погрешности установки напряжения U при температуре 23 ± 5 °С | ± (1 -10 3 • U + 10 мВ) |
| пределы дополнительной погрешности установки напряжения U в рабочем диапазоне температур | ± (5 10-5 • U + 0,1 мВ)/ оС |
| номинальные значения резисторов для завершения мостов | |
| мост 1/2 | 1 кОм |
| мост 1/4 | 120 Ом; 350 Ом |
| параметры аналогового выхода напряжения 1 | |
| количество разрядов ЦАП максимальная частота дискретизации | 24 бит |
| 2- 10\с | |
| диапазон выходного напряжения | И) В |
| выходное сопротивление, не более | 1 и Ом |
| пределы допускаемой основной погрешности воспроизведения напряжения U при температуре 23 ± 5 °С | ± (110 3 - U + 20 мВ) |
| пределы дополнительной погрешности воспроизведения напряжения U в рабочем диапазоне температур | ± (5 10 5 • U+ 0,2 мВ)/°С |
| примечание 1: по заказу выход может быть дублирован на задней панели (разъем BNC) | |
| параметры счетчика импульсов | |
| режимы: счет импульсов; синхронизация каналов АЦП; кодирование; тахометрия | |
| количество цифровых входов | 3 |
| уровни напряжения | CMOS; LVTTL |
| тип разъема модуля MULTI (по заказу) | D-SUB-15; LEMO-16 |
| напряжение изоляции для изолированной версии SIRIUSi | 1000 В |
| МОДУЛИ STG | |
| измеряемая величина: напряжение; напряжение в мостовых схемах (1/4, 1/2, полный мост) | |
| количество разрядов АЦП | 2х24 бит |
| диапазон входного напряжения | ± 50; ± 10; ± 1; ± 0,1 В |
| входное сопротивление | |
| в диапазоне ± 50 В | 1 МОм |
| в диапазонах ± 10; ± 1; ± 0,1 В | не менее 1 ГОм |
| максимальная скорость выборки | 2105 /с |
| пределы допускаемой основной погрешности измерения напряжения U | |
| при температуре 23 ± 5 С | |
| диапазон 50 В | (5 К) '• 1 К) м1{) |
| диапазон 10 В | (5 К) '• 1 1 ч|{) |
| диапазон 1 В | (5 К) '• 1 0.2 м 1 $) |
| диапазон 0,1 В | ± (5 1 Г4 - U+ 0,1 мВ) |
| пределы дополнительной погрешности измерения напряжения U | в рабочем диапазоне |
| температур | |
| диапазон 50 В | (3 ИГ- l 1 м 1J) ( |
| диапазон 10 В | (ЗКГ-1 0.2 м 1J) "( |
| диапазон 1 В | (ЗКГ-1 22 Midi) '( |
| диапазон 0,1 В | ± (з- io5 • и + 4 мкв)7°с |
| напряжение питания резистивных мостовых схем | 0; 1; 2,5; 5; 10; 15; 20 В |
| пределы допускаемой основной погрешности установки напряжения U мостовых схем при температуре 23 ± 5 оС | ± (510-4 • U + 2 мВ) |
| пределы дополнительной погрешности установки напряжения U в рабочем диапазоне температур | ± (110-5 • U + 0,1 мВ)/ оС |
| сила тока питания резистивных мостовых схем | 0,1; 1; 2; 5; 10; 20; 44 мА |
| пределы допускаемой основной погрешности установки силы тока I при температуре 23 ± 5 °С | |
| ().1. 1.2. 5. К) мА | (1И) 3 - 1 + 2 мкА) |
| 20; 44 мА | ± (5 10 '• I • 50 мкА) |
| пределы дополнительной погрешности установки силы тока I в рабочем диапазоне температур | |
| 0.1: 1: 2: 5: 10 мА | ± 1,5 -10 |
| 2п. 44 м \ | 1 Ю 1 |
| выходное сопротивление, не менее | 1 МОм |
| номинальные значения резисторов для завершения мостов | 120 Ом; 350 Ом |
| тип разъема модуля STG (по заказу) | D-SUB-9; ЬЕМО-7(Ю) |
| напряжение изоляции для изолированной версии SIRIUSi | 1000 В |
| МОДУЛИ HV | |
| количество разрядов АЦП | 2х24 бит |
| диапазон входного напряжения | ± 1000; 50 В |
| входное сопротивление | 10 МОм |
| максимальная скорость выборки | 2105 /с |
| пределы допускаемой основной погрешности измерения напряжения U при температуре 23 ± 5 оС | ± (5 10-4 • U + 200 мВ) |
| пределы дополнительной погрешности измерения напряжения U в рабочем диапазоне температур | ± 7 мВ |
| тип разъема | Banana, 2 гнезда |
| общие характеристики блоков измерительных SIRIUS в базовом исполнении | |
| максимальное количество устанавливаемых модулей | 8 |
| габаритные размеры | |
| длина | 265 мм |
| ширина | 175 мм |
| высота | 75 мм |
| масса, не более | 2000 г |
| напряжение питания постоянного тока | от 9 до 36 В |
| потребляемая мощность, не более | 25 Вт |
| условия эксплуатации | группа 3 ГОСТ 22261-94 |
| температура окружающей среды | |
| рабочие условия применения | oi |и ю 5i | ( |
| условия транспортирования и хранения | oi 4i 1 м S5 ( |
| относительная влажность воздуха при температуре + 60 °C | до 95 % (без конденсата) |
| электромагнитная совместимость | по ГОСТ Р 51522-99 |
| безопасность | по ГОСТ Р 52319-2005 |
Знак утверждения типа наносится на боковую панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
| наименование и обозначение | кол-во |
| блок измерительный SIRIUS с модулями преобразователей напряжения аналого-цифровых ACC, ACC+CNT, MULTI, STG, HV8 | 1 шт., конструктив и модули по заказу |
| компакт-диск с драйвером и программным обеспечением DEWESoft | 1 шт. |
| адаптер сетевой | 1 шт. по заказу |
| принадлежности (адаптеры, кабели) | по заказу |
| SIRIUS. Руководство пользователя (справочное руководство) | 1 шт. |
| DEWESoft 7. Руководство по программному обеспечению | 1 шт. |
| методика поверки МП 006/551-2013 | 1 шт. |
осуществляется по документу МП 006/551-2013 «Блоки измерительные SIRIUS с модулями преобразователей напряжения аналого-цифровых ACC, ACC+CNT, MULTI, STG, HV», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 15.03.2013 г.
Средства поверки
| средство поверки и требования к его метрологическим характеристикам | рекомендуемое средство поверки и его метрологические характеристики |
| калибратор напряжения относительная погрешность установки напряжения 0,05; 50 В; 1000 В не более ± 0,1 % 1; 10 В не более ± 0,03 % 0,1; 0,5 В не более ± 0,06 % | калибратор универсальный Fluke 9100 относительная погрешность установки напряжения 1000 В не более ± 0,008 % 0,05; 0,5; 50 В не более ± 0,016 % 0,1; 1; 10 В не более ± 0,011 % |
| вольтметр относительная погрешность измерения постоянного напряжения 1 В не более ± 0,05 % 2,5 В не более ± 0,02 % 5: 10; 12; 15; 20 В не более ± 0,015 % | мультиметр цифровой Keithley 2000 относительная погрешность измерения постоянного напряжения 1; 2,5; 5; 10 В не более ± 0,005 % 12; 15; 20 В не более ± 0,01 % |
| миллиамперметр (для модулей STG) абсолютная погрешность измерения силы постоянного тока I от 0,1 до 10 мА не более ±(210-4 •I + 0,4 мкА); 20 и 44 мА не более ± (110-3 • I + 10 мкА) | мультиметр Agilent 3458A относительная погрешность измерения силы постоянного тока от 0,1 до 44 мА не более ± 7 10-5 |
Методы и схемы измерений изложены в разделах 3 - 5 руководства пользователя.
Нормативные документы, устанавливающие требования к блокам измерительным SIRIUS с модулями преобразователей напряжения аналого-цифровых ACC, ACC+CNT, MULTI, STG, HV
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ГОСТ 8.027-2001. «Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».
Выполнение работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям.
