| Номер в госреестре | 53325-13 |
| Наименование СИ | Осциллографы цифровые |
| Обозначение типа СИ | DPO73304D, DSA73304D, DPO72504D, DSA72504D |
| Изготовитель | Компания "Tektronix, Inc.", США |
| Год регистрации | 2013 |
| Срок свидетельства | 22.04.2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Осциллографы цифровые DP073304D, DSA73304D, DP072504D, DSA72504D предназначены для измерения и анализа амплитудных и временных параметров электрических сигналов.
Принцип действия основан на высокоскоростном аналого-цифровом преобразовании напряжения входного электрического сигнала в цифровой код в реальном времени. Преобразованный в цифровой код сигнал отображается на дисплее в виде осциллограмм с измерением амплитудных и временных параметров. Синхронизация осуществляется от внутреннего опорного генератора или от внешнего источника, в том числе от телевизионного сигнала.
Управление режимами работы и параметрами измерений производится вручную с лицевой панели, или по интерфейсам USB, GPIB, LAN (10/100/1000BASE-T Ethernet).

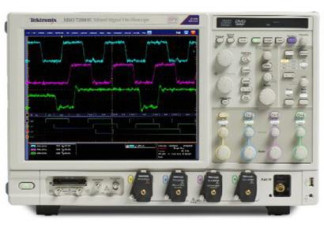

Конструктивно осциллографы цифровые DPO73304D, DSA73304D, DPO72504D, DSA72504D выполнены в виде моноблока в настольном исполнении, их внешний вид показан на фотографиях 1 и 2.
По условиям эксплуатации осциллографы цифровые DPO73304D, DSA73304D, DPO72504D, DSA72504D соответствуют группе 3 ГОСТ 22261-94.
Программное обеспечение выполняет функции управления режимами работы, математические функции обработки, представления, записи и хранения измерительной информации.
Общие сведения о программном обеспечении приведены в таблице ниже.
| класс риска | А по WELMEC 7.2 для категории Р |
| идентификационное наименование | DP07000C Firmware |
| идентификационный номер версии | V6.4.1 и выше |
| количество каналов тип входа тип соединителя | 4 открытый SMA TekConnect | |
| входное напряжения сдвига (Termination Voltage) Ub | oi 3.4 м 3.4 1} | |
| входное сопротивление | 50 Ом ± 4 % | |
| разрядность АЦП | 8 бит | |
| диапазон вертикальной шкалы Ид | от 62,5 мВ до 1,2 В | |
| диапазон установки положения по вертикали | ± 5 делений | |
| погрешность коэффициента отклонения, не более | ± 2 % | |
| диапазон установки напряжения смещения Uc | ±3,4 В | |
| пределы допускаемой погрешности установки напряжения смещения ДИс (в формулах ниже ип - напряжение, соответствующее установке положения по вертикали ручкой “Position”): ДИс = ± [4 10"3(Ис - Ип) + 210"3(Ис - Ив) + 2,5 мВ + 110-2Ид] | ||
| пределы допускаемой погрешности ДИ измерения постоянного напряжения И (при количестве усреднений не менее 16): ДИ = ± (210'2 [И - (Ис - Ип)] + 410'3 (Ис - Ип) + 210'3 [(Ис - Ип) - Ив] + 2,5 мВ + 1,410'2 Ид} | ||
| полоса пропускания в режиме “Sample; BWE On”, при температуре не более + 30 °С | ||
| DP073304I) DSA73304D | 33 ГГц | |
| DP072504D, DSA72504D | 25 ГГц | |
| максимальная скорость выборки (частота дискретизации) | 100 ГГц | |
| максимальная длина записи отсчетов в память | ||
| стандартное исполнение моделей DPO | 12,510 | |
| с опцией 2XL, стандартное исполнение моделей DSA | 31.25 К)" | |
| с опцией 5XL с опцией 10XL | <0.5 К)" 125 К)" | |
| с опцией 20XL | 250-Гб6 | |
| пределы допускаемой относительной погрешности частоты опорного генератора при выпуске из производства и после заводской подстройки | ± 1,5-10'6 | |
| пределы допускаемого относительного дрейфа частоты опорного генератора за 1 год | ± 110-6 | |
| частота и амплитуда сигнала внешней синхронизации | 10 МГц; от 1,5 до 7 В | |
| ОБЩИЕ ХАРАКТЕРИСТИКИ | ||
| напряжение и частота сети | от 100 до 240 В; от 50 до 60 Гц от 104 до 126 В; 400 Гц | |
| потребляемая мощность, не более | 1200 В-А | |
| габаритные размеры, мм | 468,6x295,4x318 | |
| масса, не более | 37 кг | |
| рабочие условия эксплуатации | группа 3 ГОСТ 22261-94 | |
| температура окружающей среды | от + 5 до + 45 °С | |
| относительная влажность воздуха, не более | от 8 до 80 % | |
| предельная высота над уровнем моря | 3000 м | |
| условия транспортирования и хранения температура окружающей среды относительная влажность воздуха, не более | от - 20 до + 60 °С от 5 до 90 % | |
| предельная высота над уровнем моря | 12000 м | |
| электромагнитная совместимость | по ГОСТ Р 51522-99 | |
| безопасность | по ГОСТ Р 52319-2005 | |
Знак утверждения типа наносится на заднюю панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
| наименование и обозначение | кол-во |
| осциллограф цифровой DP073304D, DSA73304D, DP072504D, DSA72504D | 1 шт. по заказу |
| опции | по заказу |
| кабель сетевой опция A1 | 1 шт. |
| адаптер TekConnect TCA-BNC | 1 шт. |
| адаптер TekConnect TCA-292MM | 4 шт. |
| лицевая крышка 200-4963 | 1 шт. |
| компакт-диск CD с программным обеспечением 020-3079 | 1 шт. |
| мышь оптическая 119-7054 | 1 шт. |
| клавиатура 119-7083 | 1 шт. |
| адаптер VGA/DVI 013-0347-00 | 1 шт. |
| User Manual 071-2790 | 1 шт. |
| набор аксессуаров 016-1441 | 1 шт. |
| осциллографы серий MSO7000C, DSA70000C/D, DPO70000D, DPO7000C, MSO5000, DPO5000. Руководство по эксплуатации. 071-2987-01 | 1 шт. |
| методика поверки МП РТ 1887-2013 | 1 шт. |
осуществляется по документу МП РТ 1887-2013 «Осциллографы цифровые DPO73304D, DSA73304D, DPO72504D, DSA72504D», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 15.03.2013 г.
Средства поверки
| средство поверки и требования к его метрологическим характеристикам | рекомендуемое средство поверки и его метрологические характеристики |
| измеритель сопротивления относительная погрешность измерения сопротивления 50 Ом не более ± 0,2 % | мультиметр Keithley 2000 относительная погрешность измерения сопротивления 50 Ом не более ± 0,02 % |
| стандарт частоты относительная погрешность частоты 10 МГц не более ± 510-9; уровень сигнала от 0 до + 10 дБм | стандарт частоты рубидиевый Stanford Research Systems FS725 относительный дрейф частоты 10 МГ ц за один год не более ± 110-10; уровень сигнала + 7 дБм |
| частотомер внешняя синхронизация сигналом частотой 10 МГц; разрешение не менее 8 разрядов | частотомер универсальный Tektronix FCA3000 внешняя синхронизация сигналом частотой 10 МГц; разрешение не менее 10 разрядов |
| калибратор напряжения относительная погрешность установки постоянного напряжения U по 4-х проводной схеме от 19 мВ до 4 В не более ± (310-3U + 1 мВ) | калибратор-мультиметр цифровой Keithley 2420 относительная погрешность установки постоянного напряжения U по 4-х проводной схеме от 19 мВ до 4 В не более ± (210-4U + 0,6 мВ) |
| генератор сигналов СВЧ диапазон частот от 50 МГц до 35 ГГц; диапазон установки уровня от - 30 до + 4 дБм | генератор сигналов измерительный Anritsu MG3694C с опциями 2, 4 диапазон частот от 8 МГ ц до 40 ГГц; диапазон установки уровня от - 115 до + 6 дБм |
| ваттметр поглощаемой мощности СВЧ диапазон частот от 50 MHz до 35 GHz; относительная погрешность измерения уровня мощности от - 30 до + 4 дБм не более ± 0,5 дБ | преобразователь измерительный Rohde & Schwarz NRP-Z55 относительная погрешность измерения уровня мощности от - 30 до + 20 дБм на частотах от 0 до 40 ГГц не более ± 0,43 дБ |
Методы измерений изложены в разделах руководства по эксплуатации 071-2987-01.
Нормативные документы, устанавливающие требования к осциллографам цифровым DPO73304D, DSA73304D, DPO72504D, DSA72504D
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
Выполнение работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 45 |
| Поверителей | 15 |
| Актуальность данных | 18.11.2024 |
