Комплексы измерительные ЛОГИКА 1761, 53341-13

Назначение

Комплексы измерительные ЛОГИКА 1761 (далее - ИК) предназначены для измерения расхода и объема природного газа при рабочих условиях и приведения измеренных значений к стандартным условиям.

Описание

Принцип действия ИК состоит в измерении параметров газа, транспортируемого по трубопроводам при рабочих условиях, с последующим расчетом значений расхода и объема, соответствующих стандартным условиям ТС=293,15 К и РС=0,101325 МПа. Выходные электрические сигналы датчиков параметров потока газа (перепад давления на сужающем устройстве, давление, температура и др.), установленных в трубопроводах, поступают в корректор, где осуществляется их преобразование в значения соответствующих физических величин и производится вычисление расхода и объема газа.

Выпускается пять модификаций ИК, различающихся составом: 1761-С11, 1761-С21, 1761-С31, 1761-Н12, 1761-Н20. В состав ИК входят средства измерений утвержденных типов: корректор СПГ761 (модификация 761.2) и преобразователи, перечисленные в таблице 1 (в скобках указаны регистрационные номера преобразователей в Госреестре СИ). Для многотрубных ИК допускается в составе одной модификации использовать дополнительно преобразователи расхода из другой, имеющей такой же или больший интервал между поверками.

Таблица 1 - Составные части ИК

Программное обеспечение (ПО) ИК встроенное, неперезагружаемое, метрологически значимое, реализует вычислительные, диагностические и интерфейсные функции согласно эксплуатационной документации. ПО резидентно размещается в корректоре, являющимся комплексным компонентом ИК. Идентификационные данные ПО приведены в таблице 2. Уровень защиты от непреднамеренных и преднамеренных изменений "С" по МИ 3286-2010.

Пределы допускаемой погрешности ИК установлены с учетом влияния ПО на метрологические характеристики.

Таблица 2 - Идентификационные данные ПО

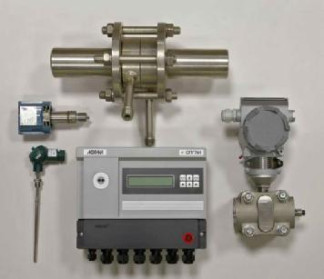

Общий вид ИК

Технические характеристики

Диапазоны измерений:

-    от 4,2 до 2107 м3/ч - расход;

-    от 410-3 до 91011 м3 - объем;

-    от минус 25 до плюс 70 °С - температура;

-    от 0 до 12 МПа - давление;

-    от 0 до 1000 кПа - разность давлений.

Пределы допускаемой погрешности:

-    расход и объем (относительная) ..........................................................от ±1,5 до ±3 %

-    давление (приведенная к диапазону измерений)..............................±0,6 %

-    разность давлений (приведенная к диапазону измерений)..............±0,6 %

-    температура (абсолютная).....................................................................±(0,25+0,002-|t|) °С

-    погрешность часов (относительная)....................................................±0,01 %.

Условия эксплуатации:

-    температура окружающего воздуха: от минус 10 до плюс 50 °С;

-    относительная влажность: 80 % при 35 °С;

-    атмосферное давление: от 84 до 106,7 кПа.

Электропитание: (220 +22/-33) В, (50±2) Гц (непосредственно или через сетевые адаптеры). Габаритные размеры и масса: приведены в описаниях типа составных частей.

Средняя наработка на отказ: 40000 ч.

Средний срок службы: 12 лет.

Знак утверждения типа

наносится на первой странице эксплуатационных документов типографским способом.

Комплектность

Комплекс измерительный ЛОГИКА 1761 в составе:

-    корректор СПГ761.2......................................................................1 шт.

-    преобразователи расхода.............................................................1.. .4 шт.

-    преобразователи давления...........................................................1.4 шт.

-    преобразователи разности давлений..........................................1.8 шт.

-    преобразователи температуры.....................................................1.4 шт.

-    руководство по эксплуатации

с методикой поверки (РАЖГ.421431.032 РЭ)...........................1 шт.

-    паспорт (РАЖГ.421431.032 ПС)..................................................1 шт.

-    эксплуатационная документация составных частей (экземпляров для каждой составной части)..............................1 шт.

Поверка

осуществляется по документу РАЖГ.421431.032 РЭ (Раздел 6 "Методика поверки")"Комплексы измерительные ЛОГИКА 1761. Руководство по эксплуатации", утвержденному ГЦИ СИ ФГУП "ВНИИМС" 27.12.2012 г.

Основные средства поверки:

-    стенд СКС6 (абсолютная погрешность формирования сигналов тока ±0,003 мА, сигналов сопротивления ±0,015 Ом, относительная погрешность формирования сигналов частоты ±0,003 %);

-    термометры сопротивления эталонные мод. ПТСВ-4 (абсолютная погрешность ±0,02 °С);

-    термостат жидкостный мод. 7012 (абсолютная погрешность ±0,05 °С);

-    термостат жидкостный мод. 7312 (абсолютная погрешность ±0,05 °С);

-    манометр грузопоршневой МП-2,5; МП-6; МП-60; МП-600 кл. точности 0,05.

Сведения о методах измерений

Методы измерений приведены в РАЖГ.421431.032 РЭ "Комплексы измерительные ЛОГИКА 1761. Руководство по эксплуатации".

Нормативные и технические документы, устанавливающие требования к комплексам измерительным ЛОГИКА 1761

1.    ГОСТ 30319.0-96 Газ природный. Методы расчета физических свойств. Общие поло

жения.

2.    ГОСТ 30319.1-96 Газ природный. Методы расчета физических свойств. Определение

физических свойств природного газа, его компонентов и продуктов его переработки.

3.    ГОСТ 30319.2-96 Газ природный. Методы расчета физических свойств. Определение

коэффициента сжимаемости.

4.    ГОСТ 30319.3-96 Газ природный. Методы расчета физических свойств. Определение

физических свойств по уравнению состояния.

5.    ГОСТ 8.586.1-2005 Измерение расхода и количества жидкостей и газов с помощью

стандартных сужающих устройств. Часть 1. Принципы метода измерений и общие требования

6.    ГОСТ 8.586.2-2005 Измерение расхода и количества жидкостей и газов с помощью

стандартных сужающих устройств. Часть 2. Диафрагмы. Технические требования

7.    ГОСТ 8.586.3-2005 Измерение расхода и количества жидкостей и газов с помощью

стандартных сужающих устройств. Часть 3. Сопла и сопла Вентури. Технические требования

8.    ГОСТ 8.586.4-2005 Измерение расхода и количества жидкостей и газов с помощью

стандартных сужающих устройств. Часть 4. Трубы Вентури. Технические требования

9.    ГОСТ 8.586.5-2005 Измерение расхода и количества жидкостей и газов с помощью

стандартных сужающих устройств. Часть 5. Методика выполнения измерений

10.    ТУ 4217-084-23041473-2012 Комплексы измерительные ЛОГИКА 1761. Технические ус

ловия.

Рекомендации к применению

Применяются в составе узлов учета природного газа при осуществлении торговли и товарообменных операций.
