| Номер в госреестре | 53345-13 |
| Наименование СИ | Автотопливозаправщики, автоцистерны, полуприцепы-цистерны и прицепы-цистерны |
| Обозначение типа СИ | АТЗ, АЦ, ППЦ и ПЦ |
| Изготовитель | ЗАО "ЭРМЗ", г.Ржев |
| Год регистрации | 2013 |
| Срок свидетельства | 22.04.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Автотопливозаправщики АТЗ, автоцистерны АЦ, полуприцепы-цистерны ППЦ и прицепы-цистерны ПЦ (далее - цистерны) предназначены для измерений объема нефтепродуктов.
Цистерна представляет собой стальную сварную емкость эллиптической (чемоданообразной) формы в ее сечении. Цистерна установлена на ложементные опоры, которые крепятся к раме автомобиля (полуприцепа или прицепа) штатными стремянками. Внутри имеются перегородки-волнорезы с отверстиями-лазами. Цистерны состоят из набора секций. Каждая секция является мерой полной вместимости. При сливе секции могут объединяться с помощью технологического оборудования, установленного на цистерне. Горловины секций прямоугольной формы.
Технологическое оборудование предназначено для выполнения операций налива-слива нефтепродуктов и включает в себя:
- горловину с указателем уровня;
- съемную крышку горловины с заливочным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой (или шиберная задвижка);
- шланги напорно-всасывающие;
- узел выдачи топлива для АТЗ.
Узел выдачи топлива устанавливается в шкафе управления, который представляет собой цельносварной каркас из специального профиля, обшитый стальными листами. По периметру дверь шкафа уплотнена резиновым профилем. Шкаф установлен на раме шасси за цистерной и комплектуется счетчиком жидкости СЖ-ППО (Госреестр 44417-10).
Ходовая часть полуприцепа-цистерны ППЦ содержит: тележку с рессорной подвеской осей, тормозную систему с антиблокировочным устройством (АБС), устройство для крепления запасных колес и электрооборудование.
Ходовая часть прицепа-цистерны ПЦ имеет две оси с рессорной подвеской, тормозную систему, устройство для крепления запасных колес и электрооборудование. В передней части рамы первой оси имеется дышло с приваренной сцепной серьгой.
Электрооборудование цистерн включает в себя:
- приборы внешней световой сигнализации;
- электропроводку;
- панель управления, размещенную в кабине водителя для автоцистерн.
Устройствами безопасности в цистерне являются:
- ограждение защитное, установленное на горловине;
- площадка перед заливными горловинами цистерны с рифленой поверхностью и перилами высотой не менее 800 мм;
-лестница для подъема на площадку;
-ограждение площадки;
-стальной канат с клином для отвода статического электричества при работе в полевых условиях;
-походную цепь для отвода статического электричества, при движении обеспечивающую надежный контакт с землей;
-шнур с вилками для отвода статического электричества при работе на АЗС и нефтебазах, оборудованных розеткой "земля";
-емкость для песка и кошмы;
- клапан дыхательный;
- донный клапан;
- задний защитный бампер;
- средства пожаротушения.
Цистерна окрашена в оранжевый цвет, на боковых поверхностях и сзади имеются надписи «Огнеопасно» и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

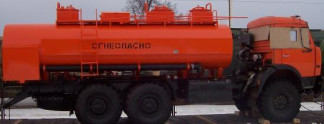

На фото 1 приведен общий вид автотопливозаправщика АТЗ.
На фото 2 приведен общий вид автоцистерны АЦ.
Фото 4. Общий вид прицепа-цистерны ПЦ.
На фото 4 приведен общий вид прицепа-цистерны ПЦ
На рисунке 1 приведена схема пломбировки и обозначение места для нанесения оттиска поверительного клейма для защиты от несанкционированного изменения положения планки уровня налива. Фактическая вместимость каждой секции указывается на алюминиевой табличке, приклепанной в нише горловины справа по ходу движения и удостоверяется оттиском пове-рительного клейма.
Основные метрологические и технические характеристики цистерн приведены в таблицах 1-7. _Таблица 1_
| Параметр | Значение |
| Плотность нефтепродуктов, кг/м3 | от 700 до 830 |
| Пределы допускаемой относительной погрешности цистерны, % | ±0,4 |
| Насос (подача нефтепродуктов), дм3/мин (м3/ч), не менее | 580 (35) |
| Тонкость фильтрации, мкм, не более | 20 |
| Избыточное давление в цистерне, МПа, не более | 0,02 |
| Избыточное давление в трубопроводах, МПа, не более | 0,4 |
| Температура окружающей среды и нефтепродуктов при эксплуатации, °С | от минус 40 до плюс 40 |
| Пределы допускаемой относительной погрешности счетчика, % | ±0,5 |
| Кинематическая вязкость нефтепродуктов, мм2/с | от 0,55 до 6,0 |
| Параметр | Значение |
| Расход нефтепродуктов, м3/ч, минимальный/ номинальный/ максимальный для СЖ-ППО-25/1,6 для СЖ-ППО-40/0,6 | 0,72/3,6/7,2 2,5/18/25 |
| Минимальная доза отпуска, дм3 | 50 |
Таблица 2
| Характеристика цистерн | АТЗ 56556 0000010 | АЦ 56556 0000011 | АТЗ 56553 0000010-14 | АЦ 56553 0000011-14 |
| Базовое шасси | КамАЗ-43114-0001912-15 | КамАЗ-43118-0001918-10 | ||
| Номинальная вместимость цистерны, дм3 | 6500 | 7000 | 12000 | 12000 |
| Масса снаряженная, кг, не более | 9680 | 9250 | 11400 | 11350 |
| Распределение снаряженной массы, кг, не более: - на переднюю ось автомобиля | 4760 | 4710 | 4700 | 4750 |
| - на заднюю (тележку) ось автомобиля | 4920 | 4540 | 6700 | 6600 |
| Масса полная, кг, не более | 15420 | 15420 | 20750 | 20700 |
| Распределение полной массы, кг, не более: - на переднюю ось автомобиля | 5540 | 5540 | 5550 | 5500 |
| - на заднюю (тележку) ось автомобиля | 9880 | 9880 | 15200 | 15200 |
| Г абаритные размеры, мм, не более - длина | 7750 | 7750 | 9150 | 8900 |
| - ширина | 2500 | 2500 | 2500 | 2500 |
| - высота | 3500 | 3350 | 3500 | 3500 |
Таблица 3
| Характеристика цистерн | АТЗ 56554 0000010-20 | АТЗ 56553 0000010-20 | АЦ 56553 0000011-20 |
| Базовое шасси | КамАЗ-65115- | КамАЗ-65115-1071-62 | |
| 1966-62 | |||
| Номинальная вместимость цистерны, дм3 | 17000 | 13500 | 13500 |
| Масса снаряженная, кг, не более | 10850 | 10000 | 9980 |
| Распределение снаряженной массы, кг, не более: | |||
| - на переднюю ось автомобиля | 4600 | 3700 | 3680 |
| - на заднюю (тележку) ось автомобиля | 6250 | 6300 | 6300 |
| Масса полная, кг, не более | 24000 | 20500 | 20500 |
| Распределение полной массы, кг, не более: | |||
| - на переднюю ось автомобиля | 6000 | 4500 | 4500 |
| - на заднюю (тележку) ось автомобиля | 18000 | 16000 | 16000 |
| Габаритные размеры, мм, не более: | |||
| - длина | 8800 | 8850 | 8650 |
| - ширина | 2500 | 2500 | 2500 |
| - высота | 3750 | 3100 | 3100 |
| Характеристика цистерн | АТЗ 56558- | АЦ 56558- | АТЗ 56552- | АТЗ 565571- | АЦ 565571- | |
| 0000010 | 0000011 | 0000010-04 | 0000010 | 0000011 | ||
| Базовое шасси | МАЗ-6303А8-344 | МАЗ- | МАЗ | -6303А5 | ||
| 5337А2 | ||||||
| Номинальная вместимость | ||||||
| цистерны, дм3 | 12000 | 13000 | 10000 | 15000 | 15000 | |
| Масса снаряженная, кг, не более | 13300 | 13170 | 8200 | 12950 | 12930 | |
| Распределение снаряженной массы, кг, не более: | ||||||
| - на переднюю ось автомобиля | 5620 | 5610 | 4050 | 5220 | 5210 | |
| - на заднюю (тележку) ось автомобиля | 7680 | 7560 | 4150 | 7730 | 7720 | |
| Масса полная, кг, не более | 24500 | 24500 | 16000 | 24500 | 24480 | |
| Распределение полной массы, кг, не более: | ||||||
| - на переднюю ось автомобиля | 6500 | 6500 | 6000 | 6500 | 6490 | |
| - на заднюю (тележку) ось автомобиля | 18000 | 18000 | 10000 | 18000 | 17990 | |
| Габаритные размеры, мм, не более - длина | 10100 | 9900 | 7300 | 8350 | 8150 | |
| - ширина | 2500 | 2500 | 2500 | 2500 | 2500 | |
| - высота | 3650 | 3700 | 3150 | 3780 | 3780 | |
Таблица 5
| Характеристика цистерн | АТЗ 565501 0000011 | АЦ 565501 0000010 | АТЗ 56555 0000010 04 | АЦ 565522 0000010 | АТЗ 56555 0000010 10 | АЦ 56555 0000011 10 |
| Базовое шасси | ЗИЛ-433362 | УРАЛ- 4320 1121-41 | КрАЗ 63221 0000020 | УРАЛ-4320-1951-40 | ||
| Номинальная вместимость цистерны, дм3 | 6500 | 6500 | 5750 | 10000 | 12000 | 12000 |
| Масса снаряженная, кг, не более | 5800 | 5700 | 10610 | 13380 | 11200 | 11150 |
| Распределение снаряженной массы, кг, не более: - на переднюю ось автомобиля - на заднюю (тележку) ось автомобиля | 2400 3400 | 2400 3300 | 4730 5880 | 7430 5950 | 4940 6260 | 4950 6200 |
| Масса полная, кг, не более | 10960 | 10890 | 15720 | 22605 | 20600 | 20600 |
| Распределение полной массы, кг, не более: - на переднюю ось автомобиля - на заднюю (тележку) ось автомобиля | 2960 8000 | 1900 7990 | 5020 10700 | 6605 16000 | 5280 15320 | 5300 15300 |
| Характеристика цистерн | АТЗ 565501 0000011 | АЦ 565501 0000010 | АТЗ 56555 0000010 04 | АЦ 565522 0000010 | АТЗ 56555 0000010 10 | АЦ 56555 0000011 10 |
| Г абаритные размеры, мм, не более: - длина | 6860 | 6860 | 8050 | 10100 | 9700 | 9450 |
| - ширина | 2500 | 2500 | 2500 | 2724 | 2500 | 2500 |
| - высота | 3000 | 3000 | 3200 | 3355 | 3500 | 3500 |
Таблица 6
| Характеристика цистерн | ППЦ 96951 0000010 | ППЦ 96951 0000010-20 | ППЦ 96952 0000010-20 | ППЦ 96952 0000010-30 | ППЦ 96954 0000010 |
| Базовое шасси | МАЗ- 93892 0000011 | СЗАП- 9915 0000010 | СЗАП- 9327 | МТМ- 9330 | САВ- 9318-А |
| Номинальная вместимость 3 цистерны, дм | 32000 | 32000 | 22000 | 22000 | 20000 |
| Масса снаряженная, кг, не более | 13700 | 13700 | 10080 | 10080 | 9720 |
| Распределение снаряженной массы, кг, не более: - на седельно-сцепное устройство - на тележку | 4640 9060 | 4390 9310 | 4090 5990 | 3100 6980 | 2820 6900 |
| Масса полная, кг, не более | 38700 | 38700 | 26800 | 26800 | 31000 |
| Распределение полной массы, кг, не более: - на седельно-сцепное устройство - на тележку | 14800 23900 | 12400 26300 | 10900 15900 | 8400 18400 | 10500 20500 |
| Габаритные размеры, мм, не более - длина - ширина - высота | 12450 2500 3750 | 12450 2500 3750 | 12450 2500 3600 | 11100 2500 3600 | 10130 2500 3600 |
Таблица 7
| Характеристика цистерн | ПЦ 865620000010-01 | ПЦ 865610000010 | ПЦ 86560000010-01 |
| Базовое шасси | МАЗ-837810 | СЗАП-8357 | 83412-0001010 |
| Номинальная вместимость цистерны, дм3 | 15000 | 10000 | 6000 |
| Масса снаряженная, кг, не более | 7100 | 5400 | 3840 |
| Распределение снаряженной массы, кг, не более: - на переднюю ось | 3660 | 2700 | 1920 |
| - на заднюю ось | 3440 | 2700 | 1920 |
| Масса полная, кг, не более | 20000 | 14000 | 9000 |
| Распределение полной массы, кг, не более: - на переднюю ось | 10000 | 7000 | 4500 |
| - на заднюю ось | 10000 | 7000 | 4500 |
| Характеристика цистерн | ПЦ 865620000010-01 | ПЦ 865610000010 | ПЦ 86560000010-01 |
| Габаритные размеры, мм, не более | |||
| - длина | 9925 | 8360 | 6970 |
| - ширина | 2500 | 2500 | 2500 |
| - высота | 3700 | 3400 | 3400 |
наносится на маркировочную табличку, установленную на горловине цистерны, методом металлографии и на руководство по эксплуатации типографским способом.
Комплект поставки цистерн приведен в таблице 8
Таблица 8
| Комплектующие | Количество | Примечание |
| АТЗ, АЦ, ППЦ или ПЦ | 1 шт. | |
| Шланг напорно-всасывающий | 2 шт. | |
| Комплект запасных частей (колесо запасное, ключ для гаек колес) | 1 комплект | |
| Средства пожаротушения (огнетушители порошковые, ящик для песка, кошма) | 1 комплект | |
| Приспособления заземляющие (клин заземления с тросом для отвода статического электричества, контактная цепь с касанием земли на длине 200 мм, шнур с вилкой для заземления АТЗ на нефтебазах, имеющих твердое покрытие дорог и площадок) | 1 комплект | |
| Руководство по эксплуатации 4521-059РЭ. | 1 экз. | Часть 1, 2, 3 или 4 |
осуществляется по документу ГОСТ 8.600-2011 «Автоцистерны для жидких нефтепродуктов. Методика поверки»;
поверка счетчиков для АТЗ осуществляется по методике поверки «Счетчики жидкости СЖ», утвержденной ГЦИ СИ ФГУП «ВНИИР».
Основные средства поверки:
- эталонный счетчик жидкости, пределы относительной погрешности ± 0,15%;
- эталонные мерники 2-го разряда вместимостью 200, 500, 1000, 2000, 5000 дм .
- проливные установки для поверки расходомеров и счетчиков нефтепродуктов, пределы относительной погрешности ± 0,15%.
1. Методика измерений в руководстве по эксплуатации 4521-059 РЭ «Автотопливозаправщики АТЗ, автоцистерны АЦ, полуприцепы-цистерны ППЦ и прицепы-цистерны ПЦ».
Нормативные и технические документы, устанавливающие требования к автотопливозаправщикам АТЗ, автоцистернам АЦ, полуприцепам-цистернам ППЦ и прицепам-цистернам ПЦ
1. ТУ 4521-059-47040254-2012 «Автотопливозаправщики АТЗ, автоцистерны АЦ, полуприцепы-цистерны ППЦ и прицепы-цистерны ПЦ».
2. ГОСТ Р 50913-96 Автомобильные транспортные средства для транспортирования и заправки нефтепродуктов.
3. ГОСТ 8.600-2011 Автоцистерны для жидких нефтепродуктов. Методика поверки.
