Приборы скважинные САФ, 53346-13

Назначение

Приборы скважинные САФ (далее - прибор) предназначены для измерений избыточного давления, температуры и объемного расхода при диагностических исследованиях скважин.

Описание

Прибор выполнен в виде цилиндрического контейнера, состоящего из одной секции. В верхней части секции (относительно рабочего положения) расположены выключатель питания и разъем PS/2 для подключения к компьютеру. В нижней части секции находятся датчики и электронный блок.

Принцип измерения основан на прямых измерениях избыточного давления, температуры и объемного расхода первичными преобразователями, далее электронное устройство осуществляет сбор данных, преобразование, обработку, хранение (в энергонезависимой памяти) и передачу измерительной информации.

В зависимости от условий применения и конструктивных особенностей приборы разделены на следующие исполнения:

САФ.АММ - прибор скважинный, автономный, малого диаметра предназначен для измерения избыточного давления и температуры при гидравлическом разрыве пласта;

САФ.АМТ-32 - прибор скважинный, автономный манометр-термометр предназначен для измерения избыточного давления и температуры при диагностических исследованиях скважин;

САФ.АМТВ - прибор скважинный, автономный, манометр-термометр-влагомер предназначен для измерения избыточного давления и температуры, а также для мониторинга влажности жидкости (вода/нефть) при диагностических исследованиях скважин;

САФ.КАМТ-10 - прибор скважинный, кабельный, автономный, манометр-термометр предназначен для измерения избыточного давления и температуры при диагностических исследованиях скважин;

САФ.КАМА-2 - прибор скважинный, кабельный, автономный, манометр-термометр предназначен для измерения избыточного давления и температуры при диагностических исследованиях скважин;

САФ.КАМА-6 - прибор скважинный, кабельный предназначен для измерения избыточного давления и температуры и объемного расхода жидкости, а также индикации термодебита, гамма-каротажа и локации муфт. Прибор рассчитан на работу в комплексе с геофизическими панелями «Кама-6БГ», «Спектр» или каротажными комплексами типа «Гектор»;

САФ.КАМА-7 - прибор скважинный, автономный предназначен для измерения избыточного давления, температуры и объемного расхода жидкости, а также индикации интегрального уровня гамма излучения и локации муфт. Прибор рассчитан на работу в комплексе с геофизической станцией, укомплектованной компьютеризированным каротажным комплексом;

САФ.УЗД - прибор скважинный предназначен для измерения избыточного давления и температуры при длительных гидродинамических исследованиях скважин в составе комплекса САФ.ОРЗ-2. Область применения - нагнетательные, оборудованные компоновками для одновременно-раздельной закачки воды по нескольким пластам, добывающие и пьезометрические скважины.

Все элементы приборов, контактирующие с измеряемой средой, изготовлены из материалов, которые обеспечивают высокую степень защиты от коррозии, в том числе, в агрессивной среде.

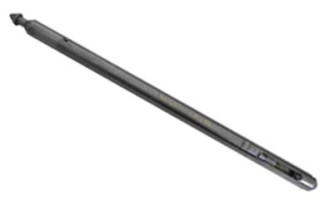

Общий вид приборов приведен на рисунках 1.1 - 1.8.

Конструкция приборов обеспечивает ограничение доступа к внутренним элементам, с целью предотвращения несанкционированного доступа на корпус наносится наклейка, не повредив которую невозможно вскрыть корпус.

Ч

Рисунок 1.5 - Исполнение САФ.КАМА-2

Рисунок 1.7 - Исполнение САФ.КАМА-7    Рисунок 1.8 - Исполнение САФ.УЗД

Программное обеспечение

Приборы имеют встроенное ПО, разработанное предприятием-изготовителем, которое устанавливается (прошивается) в энергонезависимую память при изготовлении, в процессе эксплуатации данное ПО не может быть изменено, т.к. пользователь не имеет к нему доступа. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «А» в соответствии с МИ 3286-2010. Не требуется специальных средств защиты метрологически значимой части ПО СИ и измеренных данных от преднамеренных изменений. Защита установленного ПО обеспечивается конструктивно.

Технические характеристики

Диапазон измерений избыточного давления, МПа (кгс/см2)

от 0 до 100 (1000) от 0 до 80 (800) от 0 до 60 (600) от 0 до 40 (400) от 0 до 100 (1000) от 0 до 60 (600) от 0 до 40 (400) от 0 до 60 (600)

-    САФ.АММ

-    САФ.АМТ-32

-    САФ.АМТВ

-    САФ.КАМТ-10

-    САФ. КАМА-2

-    САФ.КАМА-6

-    САФ.КАМА-7

-    САФ УЗД

Пределы допускаемой приведенной погрешности измерений избыточного давления при температуре окружающей среды 20±5 оС, %

-    САФ.АММ    ± 0,25

-    САФ.АМТ-32    ± 0,25

-    САФ.АМТВ    ± 0,25

-    САФ.КАМТ-10    ± 0,25

-    САФ. КАМА-2    ± 0,25

-    САФ.КАМА-6    ± 0,25

-    САФ.КАМА-7    ± 0,25

-    САФ УЗД    ± 0,25

Пределы допускаемой дополнительной погрешности измерений

избыточного давления, выраженной    в процентах от диапазона

измерений, вызванной изменением    температуры окружающей

среды на каждые 10 оС, %    ± 0,02 Дискретность показаний избыточного давления, МПа

-    САФ.АММ    0,002

-    САФ.АМТ-32    0,002

-    САФ.АМТВ    0,0025

-    САФ.КАМТ-10    0,001

-    САФ. КАМА-2    0,001

-    САФ.КАМА-6    0,001

-    САФ.КАМА-7    0,001

-    САФ.УЗД    0,1 Диапазон измерений температуры, оС

-    САФ.АММ    от минус 30 до плюс 125

-    САФ.АМТ-32    от минус 30 до плюс 150

-    САФ.АМТВ    от минус 30 до плюс 100

-    САФ.КАМТ-10    от 0 до плюс 100

-    САФ.КАМА-2    от минус 20 до плюс 130

-    САФ.КАМА-6    от минус 20 до плюс 120

-    САФ.КАМА-7    от минус 30 до плюс 100

-    САФ.УЗД    от 0 до плюс 120 Пределы допускаемой абсолютной погрешности измерений температуры, оС

-    САФ.АММ    ± 0,5

-    САФ.АМТ-32    ± 1,0

-    САФ.АМТВ    ± 1,0

-    САФ.КАМТ-10    ± 1,0

-    САФ. КАМА-2    ± 1,0

-    САФ.КАМА-6    ± 0,5

-    САФ.КАМА-7    ± 0,5

-    САФ.УЗД    ± 1,0 Дискретность показаний температуры, оС

-    САФ.АММ    0,005

-    САФ.АМТ-32    0,005

-    САФ.АМТВ    0,005

-    САФ.КАМТ-10    0,005

-    САФ. КАМА-2    0,005

-    САФ.КАМА-6    0,005

-    САФ.КАМА-7    0,005

-    САФ.УЗД    0,01 Диапазон измерений объемного расхода, м3/ч

-    САФ.КАМА-6    от 3 до 84

-    САФ.КАМА-7    от 3 до 84 Пределы допускаемой относительной погрешности измерений объемного расхода, %.

-    САФ. КАМА-6    ±5

-    САФ.КАМА-7    ±5 Дискретность показаний объемного расхода, м3/ч

-    САФ.КАМА-6    0,1

-    САФ.КАМА-7    0,1

Рабочий диапазон температуры окружающей среды, °С

Габаритные и присоединительные размеры    в соответствии с

эксплуатационными

документами

Знак утверждения типа

наносят на корпус прибора методом фотолитографии или другим способом, не ухудшающим качество, на титульном листе в левом верхнем углу руководства по эксплуатации типографским способом.

Комплектность

1    Прибор скважинный САФ.............................................................................1    шт.

2    Руководство по эксплуатации.......................................................................1    экз.

3    Методика поверки МЦКЛ.0102.МП.............................................................1    экз.

Поверка

осуществляется по документу МЦКЛ.0102.МП «Приборы скважинные САФ». Методика поверки», утвержденному ГЦИ СИ ЗАО КИП «МЦЭ» 08.02.2013 г.

Основные средства поверки:

-    манометр избыточного давления грузопоршневой МП 2,5, II разряда, пределы допускаемой погрешности ±0,05 %, диапазон измерений от 0 до 0,25 МПа;

-    манометры избыточного давления грузопоршневые МП 60, II разряда, пределы допускаемой погрешности ±0,05 %, диапазон измерений от 0,1 до 6 МПа;

-    манометры грузопоршневые МП 2500, II разряда, пределы допускаемой погрешности ±0,05 %, диапазон измерений от 5 до 250 МПа;

-    установка поверочная типа УПСЖ 100, пределы допускаемой относительной погрешности ±0,5 %, диапазон измерений от 0,03 до 100 м3/ч;

-    термометр цифровой прецизионный DTI-1000, диапазон измерений от минус 50 до плюс 650 °С, пределы допускаемой абсолютной погрешности ±0,031 °С, в диапазоне от минус 50 до плюс 400 °С;

Сведения о методах измерений

Метод измерений описан в эксплуатационном документе «Приборы скважинные «САФ». Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к манометрам

1    ГОСТ 8.017-79 «Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа».

2    ГОСТ 8.558-93 «Государственная поверочная схема для средств измерений температуры».

3    ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости».

4    ТУ 4315-011-33864170-11 «Приборы скважинные «САФ». Технические условия.

Рекомендации к применению

вне сферы государственного регулирования обеспечения единства измерений.
