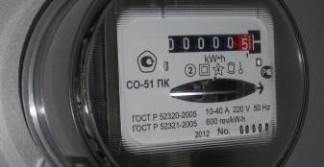

Счетчики электрической энергии однофазные индукционные СО-51ПК, 53349-13

Назначение

Счётчики электрической энергии однофазные индукционные СО-51ПК (далее -счётчики) предназначены для учета активной энергии в двухпроводных сетях переменного тока номинальной частоты 50 Гц в условиях умеренного климата, в закрытых помещениях при отсутствии в воздухе агрессивных паров и газов.

Описание

Принцип действия счетчиков основан на использовании индукционной измерительной системы. На ее основе создается измерительный механизм, вращающий момент которого пропорционален активной мощности переменного тока, а число оборотов диска пропорционально измеряемой энергии переменного тока.

Конструктивно счетчик состоит из закрепленных на стойке постоянного магнита, электромагнитов напряжения и тока в рабочем зазоре которых может вращаться диск, передающий вращение на шестерни счетного механизма, по которому происходит отсчет учитываемой энергии. Измерительный механизм установлен в изоляционный корпус. Зажимы защищены изоляционной крышкой зажимов.

Технические характеристики

Таблица 2

Знак утверждения типа

Знак утверждения типа наносят на панель счётчика офсетной печатью (или другим способом, не ухудшающим качества), на титульные листы эксплуатационной документации типографским способом.

Комплектность

В комплект поставки входят:

-    счётчик электрической энергии однофазный индукционный СО-51ПК;

-    крышка зажимной коробки;

-    паспорт (ПК01.00.00.00ПС);

-    коробка упаковочная

По требованию организаций, производящих регулировку, ремонт и поверку счётчиков, дополнительно высылаются методика поверки, руководство по среднему ремонту.

Поверка

осуществляется по документу ПК 01.00.00.00 МП «Счётчики электрической энергии однофазные индукционные СО-51ПК. Методика поверки», утвержденному ФГУП «ВНИИМС» в декабре 2012 г.

Перечень основного оборудования, необходимого для поверки включает в себя:

-    установка для поверки счётчиков электрической энергии ЦУ6800;

-    Эталонный счетчик ЦЭ6806П, кл. 0,2.

Сведения о методах измерений

Методика измерений на счётчики электрической энергии однофазные индукционные СО-51ПК приведена в паспорте (ПК01.00.00.00ПС).

Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии однофазным индукционным СО-51ПК

1.    ГОСТ Р 52320-2005 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии».

2.    ГОСТ Р 52321-2005 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 11. Электромеханические счетчики активной энергии классов точности 0,5, 1 и 2».

3. ГОСТ 8.259-2004. «Государственная система обеспечения единства измерений. Счетчики электрические индукционные активной и реактивной энергии. Методика поверки».

4. 4228-001-04045293-12 «Счётчики электрической энергии однофазные индукционные СО-51ПК. Технические условия».

Рекомендации к применению

осуществление торговли и товарообменных операций.
