| Номер в госреестре | 53351-13 |
| Наименование СИ | Расходомеры питательной воды |
| Обозначение типа СИ | ПРАМЕР-517 |
| Изготовитель | ЗАО "Промсервис", г.Димитровград |
| Год регистрации | 2013 |
| Срок свидетельства | 22.04.2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Расходомеры питательной воды "ПРАМЕР-517" (далее - расходомеры) предназначены для преобразования объемного расхода питательной воды в контуре атомных электростанций в выходной электрический сигнал и представления информации на внешние устройства.
Расходомеры состоят из следующих составных частей:
- первичного преобразователя расхода ПП20 (далее - первичный преобразователь);
- вторичных преобразователей расхода ИПВ-7 (далее - вторичный преобразователь) - электронный блок с кабелем связи КС.
В основе работы расходомеров лежит ультразвуковой, времяпролетный метод, использующий зондирование в направлении потока контролируемой среды и против него.
Зондирование ультразвуковыми колебаниями (УЗК) осуществляется с помощью двух обратимых, приемопередающих пьезопреобразователей, входящих в состав первичного преобразователя ПП20, которые совместно с парой скошенных и парой плоских отражателей образуют пространственную "зигзагообразную" траекторию, в которой ультразвуковой луч, последовательно отражаясь, проходит полость измерительного участка по двум диаметрам и трем наклонным хордам.
Первичный преобразователь присоединяется к трубопроводу на сварке и при эксплуатации покрывается слоем теплоизоляции.
Сигналы с пьезоэлектрических преобразователей поступают в электронный блок вторичного преобразователя ИПВ-7, в котором по разности обратных значений времени распространения ультразвуковых сигналов по потоку и против него определяется скорость движения жидкости и, с учетом поперечного сечения ПП20, расход жидкости.
Электронный блок расходомера, выполнен в металлическом корпусе. Внутри электронного блока расположена печатная плата и элементы присоединения внешних подключений.
Электрическое соединение первичного преобразователя с электронным блоком осуществляется с помощью кабеля связи. Подключение кабеля связи к первичному и вторичному преобразователям выполняется с помощью быстросъемных соединителей.
Внешний вид расходомера "ПРАМЕР-517" представлен на рисунке 1.

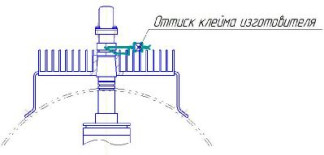

В целях предотвращения несанкционированного доступа к узлам регулировки, настройки и программному обеспечению (ПО), а также к элементам конструкции, предусмотрены места пломбирования вторичного и первичного преобразователей, указанные на рисунках 2 и 3, соответственно.
Расходомеры имеют встроенное ПО (микропрограмма контроллера 01 и выше). Для применения внешнего ПО реализован стандартный протокол Modbus.rtu с линией связи RS-485 для персонального компьютера.
Для обеспечения показателей надежности по результатам технической диагностики допускается восстановление расходомера силами обслуживающего персонала без разгерметизации контура, заключающееся в замене отдельных узлов из состава одиночного (группового) комплекта запасных частей, инструмента и приспособлений (ЗИП).
Конструктивно расходомеры имеют защиту встроенного ПО от преднамеренных и непреднамеренных изменений, реализованную изготовителем на этапе производства путем блокировки доступа к электрически программируемой постоянной памяти микроконтроллера от записи данных.
Нормирование метрологических характеристик расходомера проведено с учетом того, что встроенное программное обеспечение версии "01" является неотъемлемой частью расходомера.
Встроенное ПО имеет идентификационные данные в соответствии с таблицей 1. Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| FLOW | PRAMER | 01 | Е498 | CRC-16 |
Уровень защиты программного обеспечения по МИ 3286-2010 - "С".
Таблица 2
| Наименование характеристики | Значение характери |
| стики | |
| Диаметр условного прохода, мм | 200 |
| Объемный расход, м3/ч: | |
| - минимальный | 20 |
| - наибольший | 400 |
| Пределы допускаемой относительной погрешности преобразования объемного расхода в выходной электрический сигнал постоянного тока, %: - при первичной поверке: - от 20 до 270 м3/ч - от 270 до 400 м3/ч - при периодической поверке: - от 20 до 400 м3/ч | ± 1,0 ± 0,5 ± 1,0 |
| Унифицированный сигнал постоянного тока, мА | от 4 до 20 |
| Электрическое питание от сети переменного тока: - напряжение, В - частота, Г ц | от 187 до 242 (50±1) |
| Потребляемая мощность, В-А, не более | 6 |
| Масса, кг, не более: - первичного преобразователя расхода ПП20 - вторичного преобразователя расхода ИПВ-7 с кабелем связи КС | 120 5,4 |
| Габаритные размеры, мм: - первичного преобразователя - вторичного преобразователя | 800x582x335 266x146x65 |
| Климатические условия применения: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре плюс 35 °С и более низких температурах, без конденсации влаги | от плюс 5 до плюс 50 до 98 |
| Параметры контролируемой среды: - рабочая среда - питательная вода, соответствующая требованиям СО 153-34.20.501-2003 - температура, °С; - давление избыточное, МПа, не более | от 0 до 260 18 |
| Средний срок службы расходомеров, лет | 12 |
| Период непрерывной работы расходомеров, ч, не менее | 17500 |
| Средняя наработка первичных преобразователей на отказ, ч, не менее | 50000 |
наносится на титульные листы эксплуатационной документации типографским способом, а также на маркировочные таблички первичного и вторичного преобразователей.
Таблица 3_
| Наименование | Обозначение | Кол. | Примечание |
| Расходомер питательной воды в составе: | ПРАМЕР-517 | 1 шт. | Согласно заказу |
| Первичный преобразователь | ПП20 | 1 шт. | |
| Вторичный преобразователь | ИПВ-7 | 1 шт. | Специфицируется сетевой номер |
| Наименование | Обозначение | Кол. | Примечание |
| Одиночный комплект ЗИП согласно ведомости ЦПП22-0.00.00 ЗИ1 | ЦПП22-4.00.00 | 1 компл. | При поставке одного расходомера |
| Групповой комплект ЗИП согласно ведомости ЦПП22-0.00.00 ЗИ2 | ЦПП22-5.00.00 | 1 компл. | При поставке более одного расходомера |
| Ведомость эксплуатационных документов | ЦПП22-0.00.00 ВЭ | 1 шт. | - |
| Формуляр | 4213-032-12560879 ФО | 1 шт. | - |
| Руководство по эксплуатации (РЭ) | 4213-032-12560879 РЭ | 1 шт. | - |
| Паспорт на первичный преобразователь | 4213-032-12560879 ПС1 | 1 шт. | - |
| Паспорт на вторичный преобразователь | 4213-032-12560879 ПС2 | 1 шт. | - |
| ГСИ. Расходомеры питательной воды "ПРАМЕР-517". Методика поверки | 4213-032-12560879 МП | 1 шт. | По заказу |
| Транспортно-монтажный комплект | ЦПП22-6.00.00 | 1 компл. | На один ПП20 |
| Комплект монтажных частей | ЦПП22-12.00.00 | 1 компл. | - |
осуществляется по документу 4213-032-12560879 МП "ГСИ. Расходомеры питательной воды "ПРАМЕР-517". Методика поверки ", утвержденному ГЦИ СИ ФГУП "ВНИИМС" в апреле 2013 г.
Основное поверочное оборудование:
- установка поверочная водомерная "ПРОМЕКС", диапазон воспроизводимых расходов от 8 до 400 м3/ч, пределы допускаемой относительной погрешности измерений средних значений объемного расхода ±0,1 %;
- калибратор МС1000, диапазон измерения силы постоянного тока от 0 до 20 мА, погрешность ± 0,02 % + 2 мкА;
- установка для гидравлических испытаний УГИ 450, диапазон избыточного давления от 0 до 30 МПа, КТ 1,5.
изложены в руководстве по эксплуатации 4213-032-12560879 РЭ.
Нормативные и технические документы, устанавливающие требования к расходомерам питательной воды "ПРАМЕР-517"
1. ГОСТ 8.145-75 "ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений объемного расхода жидкости в диапазоне 3-10-6 - 10 м3/с".
2. ГОСТ 29075-91 "Системы ядерного приборостроения для атомных электростанций. Общие требования".
3. ГОСТ Р 50746-2000 "Совместимость технических средств электромагнитная. Технические средства для атомных станций. Требования и методы испытаний".
4. Технические условия "Расходомеры питательной воды "ПРАМЕР-517". Технические условия ТУ 4213-032-12560879-2012".
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
