| Номер в госреестре | 53357-13 |
| Наименование СИ | Полуприцепы-цистерны |
| Обозначение типа СИ | 96222 |
| Изготовитель | ОАО "Завод ГРАЗ", с.Грабово |
| Год регистрации | 2013 |
| Срок свидетельства | 22.04.2018 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Номер в госреестре | 53357-13 |
| Наименование СИ | Полуприцепы-цистерны |
| Обозначение типа СИ | 96222 |
| Изготовитель | ОАО "Завод ГРАЗ", с.Грабово |
| Год регистрации | 2013 |
| Срок свидетельства | 22.04.2018 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Полуприцепы-цистерны (ППЦ) модели 96222 и их модификации являются мерами полной вместимости и предназначены для транспортирования и кратковременного хранения всех видов нефтепродуктов плотностью не более 860 кг/м3.
Принцип работы ППЦ основан на заполнении ее нефтепродуктом до указателя уровня налива и измерения объема нефтепродукта. Слив нефтепродукта производится самотеком или через насос.
Конструктивно полуприцеп-цистерна состоит из корпуса цистерны, усиленного внутри плосковыгнутыми жесткостями (волнорезами). В верхней части каждой секции цистерны приварена горловина с указателем уровня налива (мерный угольник), заливным люком, дыхательным клапаном, смотровым окном для ориентировочного определения уровня налива топлива, воздухоотводящими трубками, в нижней части - опоры, донные клапаны.
Основными отличиями вариантных исполнений и модификаций полуприцепов-цистерн являются:
- материал цистерны;
- количество отсеков;
- комплектация оборудования (насос, система нижнего налива и рекуперация);
- способ наполнения (верхний или нижний);
- осевые агрегаты.
По общероссийскому классификатору продукции ППЦ присвоен код ОКП:
| Модель, присвоенная НАМИ | Сокращенное обозначение модели | Код ОКП | Базовое шасси |
| 96222-0000010 | 96222 | 45 2550 1088 | На осях BPW |
| 96222-0000012 | 96222-012 | 45 2550 | |
| 96222-0000010-02 | 96222-02 | 45 2550 | На осях SAF |
| 96222-0000011-02 | 96222-011-02 | 45 2550 |

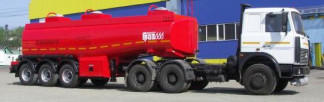

Фотография общего вида
Номинальная вместимость цистерны, м 28
Пределы допускаемого отклонения действительной вместимости цистерны, установленной при первичной поверке, от номинальной вместимости, м ± 0,42
Пределы допускаемой основной относительной погрешности вместимости при периодической поверке, % ± 0,4
Значение снижения уровня жидкости в горловине каждой секции, % от вместимости, указанной на маркировочной табличке, не более 0,1
Остаток топлива в цистерне после ее слива, % от номинальной вместимости, не более 0,1
Плотность перевозимого нефтепродукта, кг/м3, не более 860
Габаритные размеры ППЦ, мм, не более
- длина 10800
- ширина 2550
- высота 3650 Масса снаряженной ППЦ, кг (с запасным колесом, огнетушителями,
рукавами напорно-всасывающими, принадлежностями, инструментом) 7900
Полная масса ППЦ, кг, не более 32000
Распределение нагрузки на дорогу полной массой, кг, не более:
- через седельно-сцепное устройство 10100
- через тележку 21900 Максимальная скорость движения при полной массе, км/ч, не более 80
Нормальные условия эксплуатации:
- температура окружающего воздуха, °С
20 ± 10;
30 - 80; 84-106 (630 - 795).
от минус 40 до плюс 50;
30 - 100; 84-106,7 (630- 800).
- относительная влажность воздуха, %
- атмосферное давление, кПа (мм рт. ст.)
Рабочие условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %
- атмосферное давление, кПа (мм рт. ст.)
Знак Утверждения типа наносится:
- на маркировочную табличку фотохимическим способом;
- на титульные листы (место нанесения - вверху слева) руководства по эксплуатации и формуляра типографским способом.
В комплект поставки входят:
- ППЦ в собранном виде;
- запасные части;
- инструмент;
- принадлежности;
- товаросопроводительная документация;
- Полуприцепы-цистерны модели 96222 и их модификации. Руководство по эксплуатации. РЭ 37.253.244-2013;
- Полуприцепы-цистерны модели 96222 и их модификации. Формуляр. 96222-0000000
ФО. Поверка
осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».
Рекомендуемые средства поверки: эталонные мерники 2 разряда вместимостью
33333 3 3 3
2 дм , 10 дм , 100 дм , 200 дм , 400 дм , 1000 дм , 4000 дм , 5000 дм , цилиндр мерный стеклянный 0,5 дм3 по ГОСТ 1770-74.
Методика измерений действительной вместимости цистерны и измерений объема отпущенного нефтепродукта приведена в РЭ 37.253.244-2013 «Полуприцепы-цистерны модели 96222 и их модификации. Руководство по эксплуатации»
Нормативные документы, устанавливающие требования к полуприцепам-цистернам модели 96222 и их модификациям
1. ГОСТ Р 50913-96 «ГСИ. Автомобильные транспортные средства для транспортирования и заправки нефтепродуктов. Типы, параметры и общие технические требования».
2. ТУ 4525.105.71230407-2013 «Полуприцепы-цистерны модели 96222 и их модификации. Технические условия».
3. ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика по-
верки».
Лист № 4 Всего листов 4
- осуществление торговли и товарообменых операций.
| Зарегистрировано поверок | 1883 |
| Поверителей | 96 |
