| Номер в госреестре | 53369-13 |
| Наименование СИ | Комплект преобразователей напряжения термоэлектрических |
| Обозначение типа СИ | Ballantine 1394A |
| Изготовитель | "Ballantine Laboratories, Inc.", США |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Комплект преобразователей напряжения термоэлектрических Ballantine 1394A Назначение средства измерений
Комплект преобразователей напряжения термоэлектрических Ballantine 1394A предназначен для измерения среднеквадратических значений напряжения переменного тока в диапазоне частот от 10 Гц до 30 МГц.
Комплект преобразователей напряжения термоэлектрических Ballantine 1394A включает в себя четыре преобразователя напряжения 1394A-0,5, 1394A-1, 1394A-5, 1394A-10. Каждый из преобразователей напряжения, входящих в комплект, рассчитан на определенный диапазон уровней входного сигнала напряжения переменного тока.
Преобразователи напряжения сконструированы на основе высокостабильного плёночного резистора, содержащего подогреватель и многоэлементную высокочастотную термопару, выходное напряжение которой пропорционально мощности сигнала, рассеиваемой на подогревателе. Резистор коаксиально смонтирован в стальном цилиндре, диаметр которого рассчитан на обеспечение квазистабильной входной полной проводимости во всём частотном диапазоне. Преобразователи напряжения, входящие в комплект, имеют компенсирующую емкость параллельно термопаре, что обеспечивает максимально возможную равномерность частотной характеристики.
Принцип действия преобразователей напряжения, входящих в комплект, при измерении среднеквадратических значений напряжения переменного тока основан на использовании разновременного сравнения (компаратора) уровней сигнала и опорного напряжения по критерию одинакового теплового действия на подогреватель термопреобразователя.

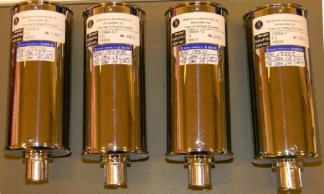

Фотография комплекта преобразователей напряжения термоэлектрических Ballantine 1394A представлена на рисунке 1.
Основные метрологические и технические характеристики комплекта преобразователей напряжения термоэлектрических Ballantine 1394A представлены в таблице 1.
Таблица 1
| Характеристика | Значение |
| Рабочий диапазон частот | 10 Гц - 30 МГц |
| Номинальные значения напряжения входного сигнала для преобразователей, входящих в комплект: | |
| 1394A-0,5 | 0,5 В |
| 1394A-1 | 1 В |
| 1394A-5 | 5 В |
| 1394A-10 | 10 В |
| Рабочие диапазоны напряжения входного сигнала для преобразователей, входящих в комплект: | |
| 1394A-0,5 | от 0,16 до 0,67 В |
| 1394A-1 | от 0,32 до 1,33 В |
| 1394A-5 | от 1,58 до 6,65 В |
| 1394A-10 | от 3,16 до13,3 В |
| Пределы допускаемой относительной погрешности компарирования напряжений для преобразователей, входящих в комплект, в диапазонах частот: | |
| от 10 Гц до 20 Гц | ± 0,05 % |
| от 20 Гц до 20 кГц | ± 0,01 % |
| от 20 кГц до 50 кГц | ± 0,01 % |
| от 50 кГц до 1 МГц | ± 0,05 % |
| от 1 МГ ц до 10 МГц | ± 0,12 % |
| от 10 МГц до 30 МГц | ± 0,25 % |
| Г абаритные размеры преобразователей, входящих в комплект (диаметрхдлина), мм | 51 х 118 |
| Масса преобразователей, входящих в комплект, кг, | 0,907 |
| не более | |
| Условия эксплуатации: | |
| температура окружающей среды, °С | от плюс 4 до плюс 40 |
| относительная влажность, % | от 0 до 90 |
Знак утверждения типа наносят на шильдики преобразователей напряжения, входящих в комплект, и на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки комплекта преобразователей напряжения термоэлектрических Ballantine 1394A представлен в таблице 2.
Таблица 2
| Наименование | Количество |
| Преобразователь напряжения термоэлектрический 1394A-0,5 | 1 |
| Преобразователь напряжения термоэлектрический 1394A-1 | 1 |
| Преобразователь напряжения термоэлектрический 1394A-5 | 1 |
| Преобразователь напряжения термоэлектрический 1394A-10 | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки МП-001/447-2013 | 1 |
осуществляется по документу МП-001/447-2013 «Комплект преобразователей напряжения термоэлектрических Ballantine 1394A. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 20 февраля 2013 г.
Перечень основных средств, применяемых при поверке:
- комплект преобразователей напряжения ПНТЭ-6А 1-го разряда диапазон напряжений: 0,1 - 30 В;
диапазон частот: 10 Гц - 30 МГц;
- калибратор универсальный Н4-7
диапазон воспроизведения напряжения постоянного тока: 0,1 мкВ - 200 В; предел допускаемой основной погрешности воспроизведения: ± 0,002 %; диапазон воспроизведения напряжения переменного тока: 0,1 мкВ - 20 В (0,1 Гц - 1 МГц); предел допускаемой основной погрешности воспроизведения: ± (0,01 - 0,25) %;
- калибратор напряжения высокочастотный Н5-4
диапазон воспроизведения напряжения переменного тока: 0,03 - 30 В; частоты сигнала: 0,001; 0,1; 1; 0,2; 0,5; 1; 3; 5; 10; 15; 20; 30; 50 МГц; предел допускаемой основной погрешности воспроизведения: ± (0,1 - 1,5) %;
- мультиметр 3458А
диапазон измерения напряжения постоянного тока: 0 - 1000 В;
предел допускаемой основной погрешности измерения: ± (0,5-10-6 - 2,5-10-6).
Методы измерений с помощью комплекта преобразователей напряжения термоэлектрических Ballantine 1394A указаны в документе «Преобразователи напряжения термоэлектрические Ballantine 1394A. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к комплекту преобразователей напряжения термоэлектрических Ballantine 1394A
1 ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
2 ГОСТ Р 8.648-2008 «Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 1^10 до 2x10 Гц».
3 ГОСТ 8.458-82 «Преобразователи и компараторы термоэлектрические образцовые. Методы и средства поверки»
4 Техническая документация фирмы-изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 33 |
| Поверителей | 11 |
| Актуальность данных | 09.12.2024 |
