| Номер в госреестре | 53395-13 |
| Наименование СИ | Измеритель расстояний |
| Обозначение типа СИ | УПК.04.00.000 |
| Изготовитель | ООО "Инженерное Бюро Воронежского Акционерного Самолетостроительного Общества" (ВАСО), г.Воронеж |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Измеритель расстояний УПК.04.00.000 (далее - измеритель) предназначен для измерений расстояний от измерительных датчиков до стенок контейнера НЗК-150-1,5П (далее - контейнер) в составе устройства подачи и позиционирования контейнера НЗК для установки суперпрессования твердых радиоактивных отходов.
Принцип работы измерителя основан на считывании данных с четырех лазерных бесконтактных измерительных датчиков положения (далее - датчики).

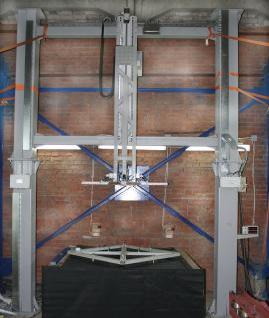

Конструктивно измеритель состоит из стойки, измерительной головки и командного индикатора.
Стойка представляет собой жесткую стальную раму, на которой закреплен привод, предназначенный для перемещения измерительной головки по высоте.
Измерительная головка представляет собой подвижную вертикальную колонку, с четырьмя датчиками, установленными в горизонтальной плоскости по осям X и Y. Каждый датчик установлен на независимом элементе, имеющем шарнирное соединение с измерительной головкой. Измерительная головка также снабжена оптическим датчиком препятствия, для предотвращения столкновения измерительной головки с дном контейнера. Стойка снабжена механическим фиксатором, предохраняющим измерительную головку от свободного падения при отсутствии электропитания.
Вертикальное перемещение измерительной головки задается с помощью привода, имеющего пульт управления.
Электрический сигнал с датчиков преобразуется АЦП командного индикатора в величину расстояния от датчика до стенки контейнера. Расстояние отображается на дисплее командного индикатора.
В комплект поставки измерителя входит приспособление для поверки и юстировки (далее - приспособление) с калибром.
Приспособление представляет собой сварную раму с четырьмя микрометрическими винтами, установленными в одной плоскости по осям X, Y. На раме предусмотрены ножки для установки на транспортном столе, и штыри для установки калибра. Калибр представляет собой стальной брус с плоскопараллельными торцами. В калибре предусмотрены пазы для установки в приспособлении. Калибр поочередно устанавливается в приспособлении вдоль каждой оси для установки нулевого положения микрометрических винтов.
Основные метрологические и технические характеристики измерителя представлены в таблице 1.
Таблица 1
| Наименование параметра и единицы измерений | Значение параметра |
| Диапазон измерений расстояний, мм | от 45 до 85 |
| Пределы допускаемой абсолютной погрешности измерений расстояний, мм | ±0,5 |
| Диапазон измерений микрометрических винтов приспособления, мм | от 0 до 50 |
| Пределы допускаемой абсолютной погрешности измерений микрометрических винтов приспособления, мкм | ±4,0 |
| Г абаритные размеры (длина, ширина, высота), мм, не более: | |
| - измерителя | 1260x3625x4680 |
| - приспособления | 1650x1650x165 |
| - калибра | 1310x45x80 |
| Масса, кг, не более: | |
| - измерителя | 2000 |
| - приспособления | 30 |
| - калибра | 8,5 |
| Параметры электропитания: | |
| - двигателя привода измерительной головки | Напряжение (323-418) В переменного тока частотой (50±1) Гц |
| - командного индикатора и датчиков | (23-25) В постоянного тока |
| Потребляемая мощность, Вт, не более | 300 |
| Средний срок службы, лет | 10 |
| Наработка на отказ, ч | 16000 |
Условия эксплуатации:
- диапазон температуры окружающего воздуха, оС от 15 до 25;
- диапазон относительной влажности окружающего воздуха, % от 45 до 80;
- диапазон атмосферного давления, кПа от 84,0 до 106,7.
Знак утверждения типа наносится резиновым клише или типографским способом на титульный лист руководства по эксплуатации и на стойку измерителя в виде наклейки.
Комплектность измерителя представлена в таблице 2.
Таблица 2
| № п/п | Наименование | Количество, шт. |
| 1 | Стойка | 1 |
| 2 | Измерительная головка | 1 |
| 3 | Командный индикатор | 1 |
| 4 | Приспособление для поверки и юстировки УПК-Т.05.00.000 | 1 |
| 5 | Калибр УПК-Т.05.01.000 | 1 |
| 6 | Руководство по эксплуатации | 1 |
| 7 | Методика поверки | 1 |
осуществляется по документу МП 2512-0019-2012 «Измеритель расстояний УПК.04.00.000. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» 12 ноября 2012 г.
Основным средством поверки является прибор для поверки концевых мер длины и сортировки деталей на группы «Микрон-02».
Методика измерений приведена в документе «Измеритель расстояний УПК.04.00.000. Руководство по эксплуатации», 2012 год.
Нормативные и технические документы, устанавливающие требования к измерителю
УПК.00.00.000 ТЗ «Устройство подачи и позиционирования контейнера НЗК для установки суперпрессования ТРО. Техническое задание».
при осуществлении деятельности в области использования атомной энергии.
