| Номер в госреестре | 53402-13 |
| Наименование СИ | Генераторы сигналов |
| Обозначение типа СИ | SMU200A |
| Изготовитель | "Rohde & Schwarz GmbH & Co. KG", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 06.05.2018 |
| МПИ (интервал между поверками) | 3 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Генераторы сигналов SMU200A предназначены для формирования смодулированных СВЧ колебаний, а также колебаний с различными видами аналоговой и цифровой модуляциями.
Принцип работы генераторов сигналов SMU200A основан на формировании в приборе базового диапазона частот синтезатором высокой частоты и расширением его вниз и вверх в устройстве формирования выходного сигнала. Источником опорной частоты для синтезатора высокой частоты служит кварцевый генератор частотой 10 МГц. Выходной уровень генератора регулируется аттенюатором и контролируется системой автоматической регулировки уровня. Для воспроизведения сигналов с различными видами модуляции генератор оснащен модуляторами и источниками модулирующих сигналов на основе цифроаналоговых преобразователей. В качестве опции генераторы сигналов SMU200A могут оснащаться вторым источником СВЧ колебаний, когерентным с первым и с возможностью формирования модуляций различных видов, связанных или независимых от первого канала. Расчет необходимых данных для цифро-аналоговых преобразователей при формировании сигналов с цифровой модуляцией или со сложными корреляционными зависимостями производится в микропроцессоре.
Конструктивно генераторы сигналов SMU200A выполнены в виде настольного лабораторного прибора. Управление прибором осуществляется с передней панели, оснащенной дисплеем и кнопочным табло, или по интерфейсу дистанционного управления с помощью внешнего ПЭВМ. Генераторы сигналов SMU200A оснащены интерфейсами USB, LAN, GPIB.
Генераторы сигналов SMU200A имеют следующие опции:
B102 - диапазон частот до 2,2 ГГц;
B103 - диапазон частот до 3 ГГц;
B104 - диапазон частот до 4 ГГц;
B106 - диапазон частот до 6 ГГц;
B20 - модулятор ФМ/ЧМ;
B22 - модулятор ФМ/ЧМ с улучшенными фазовыми шумами;
B31 - опция повышенной выходной мощности;
В202 - второй канал до 2,2 ГГц;
В203 - второй канал до 3 ГГц;
В36 - опция повышенной выходной мощности второго канала;
В90 - опция фазовой когерентности;
В13 - опция квадратурного модулятора;
В9/В10/В11 - модулирующие цифровые генераторы с объемом памяти 128/64/16 Мб;
В14/В15 - опции формирования коррелированных сигналов с цифровой модуляцией (замирания и многолучевое распространение);
Кххх - программные опции расчета сигналов с цифровыми модуляциями различных стандартов.

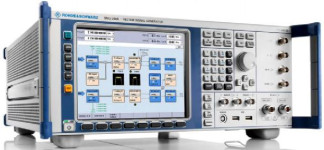

Внешний вид генераторов сигналов SMU200A показан на рисунке 1.
Схема пломбировки от несанкционированного доступа, приведена на рисунке 2.
место пломбировки от несанкционированного доступа
Программное обеспечение «R&S SMU firmware», предназначено только для управления режимами работы генераторов сигналов SMU200A.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1_
| Наименование ПО | Идентификационное наименование ПО | Номер версии (иден-тификаци-онный номер) ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора ПО |
| «R&S SMU firmware» | «R&S SMU firmware» | 2.20.360.142 |
Метрологические и технические характеристики генераторов сигналов SMU200A приведены в таблицах 2 - 11.
Таблица 2 - Частотные параметры _
| Кол-во ВЧ трактов | 2 (в зависимости от установленных опций) | |
| Диапазон частот | Опция B102, B202 | от 0,3 МГц до 2,2 ГГц |
| Опция B103, B203 | от 0,3 МГц до 3 ГГц | |
| Опция B104 | от 0,3 МГц до 4 ГГц | |
| Опция B106 | от 0,3 МГц до 6 ГГц | |
| Дискретность установки частоты | 0,01 Гц | |
| Выход/выход опорной частоты | 10 МГц | |
| Пределы допускаемой относительной погрешности установки частоты 5f при работе от внутренней опорной частоты | Штатно | ±1 х 10-7 |
| Опция B22 | ±3 х 10-8 | |
Таблица 3 - Параметры уровня выходного сигнала
| Диапазон установки значений уровня выходного сигнала на нагрузке 50 Ом, относительно 1 мВт | Штатно | (от минус 120 до +13) дБ до 3 ГГц (от минус 120 до +11) дБ от 3 ГГц |
| Опции В31/В36 | (от минус 120 до +19) дБ до 3 ГГц (от минус 120 до +17) дБ до 3 ГГц | |
| Дискретность установки уровня выходного сигнала | 0,01 дБ | |
| Пределы допускаемой абсолютной погрешности установки уровня | ±0,5 дБ от 1 МГц до 3 ГГц ±0,9 дБ от 3 ГГц | |
| Предел допускаемого значения КСВН выхода ВЧ | 2,0; волновое сопротивление 50 Ом, разъем N «розетка» | |
Таблица 4 - Параметры спектра выходного сигнала в режиме непрерывных колебаний
| Уровень гармонических составляющих при уровне выходного сигнала не более +8 дБ относительно 1 мВт, относительно уровня несущей, не более | минус 30 дБ |
| Уровень негармонических составляющих при отстройках от несущей свыше 850 кГц, относительно уровня несущей, не более | минус 74 дБ |
| Спектральная плотность мощности фазовых шумов на частоте 1 ГГц при отстройке 20 кГц, относительно уровня несущей, не более | минус 131 дБ/Гц минус 136 дБ/Гц с опцией B22 |
| Диапазон установки коэффициента амплитудной модуляции Кам | от 0 до 100 % |
| Дискретность установки Кам | 0,1 % |
| Пределы допускаемой абсолютной погрешности установки коэффициента амплитудной модуляции М при модулирующей частоте 1 кГц и М < 80 % | ±(0,01 х М + 1 %) |
| Коэффициент гармоник огибающей в режиме АМ при глубине модуляции 80 % и модулирующей частоте 1 кГц, не более | 0,8 % до 3 ГГц 1,6 % от 3 ГГц |
| Диапазон модулирующих частот для АМ | от 20 Гц до 500 кГц |
Таблица 6 - Параметры выходного сигнала в режиме внутренней частотной модуляции (опции B20 или B22)_
| Диапазон установки девиации частоты | от 0 до 40 МГц в зависимости от частоты несущей |
| Пределы допускаемой абсолютной погрешности установки девиации частоты Бд при модулирующей частоте 10 кГц | ±(0,015 х Бд + 20 Гц) |
| Коэффициент гармоник огибающей в режиме ЧМ при модулирующей частоте 1 кГц и девиации 1 МГц, не более | 0,1 % |
| Диапазон модулирующих частот для ЧМ | от 10 Гц до 1 МГц |
Таблица 7 - Параметры выходного сигнала в режиме внутренней импульсной модуляции
| Диапазон частот следования импульсов в режиме ИМ | от 0 до 100 кГц |
| Время нарастания/спада радиоимпульса, не более | 1 мкс |
| Коэффициент подавления сигнала несущей в паузе между радиоимпульсами | > 70 дБ |
Таблица 8 - Параметры внутреннего модулирующего генератора
| Диапазон частот | от 0,1 Гц до 1 МГц |
| Дискретность установки частоты | 0,1 Гц |
| Пределы допускаемой абсолютной погрешности установки частоты £мод | ±(5f x £мод +0,012 Гц) |
| Диапазон уровня выходного сигнала на нагрузке 1 кОм | от 1 мВ до 3 В |
| Дискретность установки выходного уровня | 1 мВ |
| Пределы допускаемой абсолютной погрешности установки амплитуды выходного напряжения U на нагрузке 1 кОм на частоте 1 кГц | ±(0,01 x U + 1 мВ) |
Таблица 9 - Параметры выходного сигнала в режиме внутренней квадратурной модуляции (опции квадратурного модулятора В13 и модулирующего цифрового генератора В9/В10/В11)
| Полоса модуляции | 40 МГц |
| Неравномерность АЧХ в полосе модуляции | ±0,5 дБ в полосе 10 МГц ±2,0 дБ в полосе 40 МГц |
| Подавление несущей и зеркального канала | не менее 50 дБ |
| Пределы допускаемой абсолютной погрешности среднеквадратического значения векторной ошибки, не более | ±0,8 % для модуляции типа 16QAM и скорости передачи до 5 МГ ц |
Таблица 10 - Параметры выходного сигнала в режиме внутренней квадратурной модуляции с имитацией многолучевого распространения (опции В14 и В15)
| Диапазон установки потерь в каналах распространения | от 0 до 50 дБ с разрешением 0,01 дБ |
| Пределы допускаемой относительной погрешности установки потерь, не более | ±0,1 дБ |
| Диапазон установки сдвига фаз в каналах распространения | от 0 до 360 градусов с разрешением 0,1 градуса |
| Пределы допускаемой абсолютной погрешности установки сдвига фаз, не более | ±0,3 градуса |
Таблица 11 - Условия эксплуатации и массогабаритные характеристики
| Рабочие условия применения | Температура: (от +5 до +45) 0С Относительная влажность воздуха: (от 30 до 90) % при температуре +25 0С |
| Хранение/транспортирование | Температура: (от минус 20 до +60) 0С Относительная влажность воздуха: не более 70 % при температуре +35 0С |
| Напряжение и частота питающей сети | (230±23) В; (50±0,5) Гц |
| Потребляемая мощность, не более | 500 Вт |
| Масса, не более | 25 кг |
| Геометрические размеры (ширина х высота х глубина) | 435 мм х 192 мм х 460 мм |
| Время прогрева | 30 мин |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на переднюю панель генератора сигналов SMU200A методом наклейки.
Комплектность
Комплект поставки включает:
- генератор сигналов SMU200A - 1 шт.;
- опции к генератору - по отдельному заказу;
- комплект ЗИП - 1 шт.;
- комплект эксплуатационной документации - 1 шт.;
- методика поверки - 1 шт.
осуществляется по документу МП РТ 1854-2013 “Генераторы сигналов SMU200A. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 4 марта 2013 г.
Средства поверки:
| Наименование средства поверки | Требуемые технические характеристики средства поверки | Рекомендуемое средство поверки | |
| Пределы измерений | Пределы допускаемой погрешности | ||
| Стандарт частоты | Частота выходных сигналов 5 МГц, 10 МГц | ±5х10-10 за 1 год | Стандарт частоты рубидиевый GPS -12RG |
| Частотомер универсальный | Диапазон частот от 0,001 Гц до 100 МГц | ±5х10-10 с внешней опорной частотой за 1 год | Частотомер универсальный CNT-90XL |
| Анализатор спектра | от 1 МГц до 12,75 ГГц от минус 120 дБ до 15 дБ относительно 1 мВт Демодуляция 16QAM Демодуляция АМ,ЧМ | ± 1 х 10-6 Линейность: ±(0,1...0,3) дБ ±0,5 % ±1,0 % | Анализатор сигналов в реальном масштабе времени FSVR13 Приемник измерительный R&S FSMR3 |
| Измеритель фазовых шумов | Фазовый шум на 1 ГГц, при отстройке 10 кГц | не более минус 144 дБ/Гц относительно уровня несущей | Анализатор источников сигналов FSUP8 |
| Измеритель мощности | от 1 МГ ц до 6 ГГц от 2*10-3 до 1*102 мВт | ±0,1 дБ | Преобразователь измерительный NRP-Z51 |
| Анализатор цепей | от 9 кГц до 6 ГГц КСВН: от 1,05 до 10 | ± 5 % | Анализатор цепей векторный ZVL6 |
Сведения о методиках (методах) измерений содержатся в документе “Генераторы сигналов SMU200A. Руководство по эксплуатации”.
Нормативные и технические документы, устанавливающие требования к генераторам сигналов SMU200A:
- Техническая документация фирмы-изготовителя “Rohde & Schwarz GmbH & Co. KG”, Германия.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
