Назначение
Измеритель разности фаз и отношения уровней ФК2-40/1 предназначен для измерения разности фаз между двумя синусоидальными сигналами одной частоты каналов А и Б, напряжений в этих каналах, отношения уровней сигналов в ручном режиме работы или в составе автоматизированных систем через КОП. Вольтметр прибора измеряет среднеквадратическое значение напряжения первых гармоник сигналов.
Описание
Измеритель разности фаз и отношения уровней ФК2-40/1 представляет собой моноблок, выполненный в корпусе базовой несущей конструкции "Надел-85". Основные функциональные узлы прибора: преобразователь частоты стробоскопический, система фазовой автоподстройки частоты (ФАПЧ), усилитель промежуточной частоты (УПЧ), узел управления микропроцессорный, узел индикации, устройство связи, блок питания.

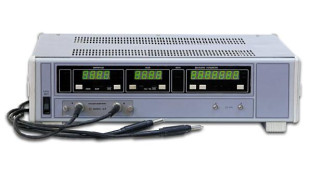

Общий вид измерителя приведен на рисунке 1.
Рисунок 1 - Общий вид измерителя разности фаз и отношения уровней ФК2-40/1
Принцип действия измерителя основан на стробоскопическом преобразовании высокочастотных сигналов в диапазоне частот от 1 до 1000 МГц, поступающих на входы А и Б, в сигналы промежуточной частоты (ПЧ) 20 кГц.
Преобразователь частоты служит для преобразования входного сигнала в промежуточную частоту 20 кГ ц.
УПЧ выделяет основную гармонику сигнала промежуточной частоты 20 кГц и преобразует в цифровой код.
Система ФАПЧ предназначена для получения сигнала промежуточной частоты 20 кГц.
Узел микропроцессорный управляет режимами работы измерителя.
Узел индикации предназначен для отображения величины измеряемых параметров, а также режимов работы прибора.
Устройство связи обеспечивает управление прибором через КОП.
Встроенное программное обеспечение состоит из двух частей: метрологически значимой и сервисной. Программное обеспечение:
- производит обработку информации, поступающей от аппаратной части;
- формирует массивы данных и сохраняет их в памяти;
- отображает измеренные значения на индикаторе;
- формирует ответы на запросы, поступающие по интерфейсам связи. Идентификационные признаки метрологически значимой части программного обеспечения прибора приведены в таблице 1.
Таблица 1
Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
ФК2-40/1 | - | 1.10 | С71Е | CRC16 |
Метрологические характеристики нормированы с учетом влияния программного обеспечения.
Уровень защиты от непреднамеренных и преднамеренных изменений А по МИ 3286. Схема опломбирования измерителя приведена на рисунке 2.
Технические характеристики
Диапазон частот................................................................от 1 до 1000 МГц.
Диапазон измерения разности фаз............................от минус 180° до плюс 180°.
Диапазоны измерений напряжения гармонического сигнала:
- канал А.........................................................................от 0,3 до 1000 мВ;
- канал Б........................................................................от 0,05 до 1000 мВ.
Пределы допускаемой относительной погрешности измерений напряжения первой
гармоники сигнала при уровне 100 мВ:
- на частотах от 1 до 500 МГц..............................................................± 6 %;
- на частотах от 500 до 1000 МГц........................................................± 15 %.
Пределы допускаемой абсолютной погрешности измерений разности фаз при равных (оптимальных) уровнях сигналов порядка 100 мВ.......................................± 0,35°.
Пределы допускаемой абсолютной погрешности измерений разности фаз в динамическом диапазоне 50 дБ............................................................................± 1,5°.
Разрешающая способность измерений отношения уровней сигналов по первой гармонике при напряжении выше 10 мВ, не более.................................................0,01 дБ.
Разрешающая способность прибора при уровнях входных сигналов выше 10 мВ, не
более..........................................................................................................0,1°.
Время непрерывной работы, не менее..............................................................24 ч.
Потребляемая мощность, не более......................................................50 В-А.
Средняя наработка на отказ, не менее........................................................10000 ч.
Средний срок службы, не менее..........................................................15 лет.
Масса, не более.................................................................................15 кг.
Габаритные размеры (длина х ширина х высота), не более........480 х 459 х 137 мм.
Рабочие условия эксплуатации:
- температура окружающей среды..............................................от 5 до 40 °С;
- относительная влажность воздуха при температуре 25 °С.....................до 98 %;
- атмосферное давление......................................................от 84 до 106 кПа.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации и формуляра типографским способом и на лицевую панель измерителя сеткографическим способом.
Комплектность
В комплект поставки входят: измеритель разности фаз и отношения уровней ФК2-40/1 ЯНТИ.411155.002-01; комплект комбинированный (ЗИП-01) ЯНТИ.411918.262; комплект комбинированный (ЗИП-02) ЯНТИ.411918.263; эксплуатационная документация.
Поверка
осуществляется по документу ЯНТИ.411155.002-01 РЭ1 (Руководство по эксплуатации. Часть
2. Поверка) «Измеритель разности фаз и отношения уровней ФК2-40/1..», утвержденному руководителем ГЦИ СИ ФБУ «Нижегородский ЦСМ» 06 февраля 2012 г.
Перечень эталонов, применяемых при поверке, приведен в таблице 2.
Таблица 2
№ | Наименование и тип СИ | Используемые основные технические характеристики |
1 | Генератор сигналов высокочастотный Г4-176 | Диапазон частот от 1 до 1000 МГц; уровни сигналов от 0 до 80 дБ |
2 | Калибратор фазы Ф1-4 | Частота 1 МГц; пределы установки фазы от минус 180 до плюс 180°; погрешность установки разности фаз ± 0,05о |
№ | Наименование и тип СИ | Используемые основные технические характеристики |
3 | Аттенюатор образцовый ступенчатый Д1-13А | Пределы ослабления от 0 до 80 дБ; погрешность ± 0,03 дБ |
4 | Установка для поверки вольтметров В1-16 | Частота 1 МГц; погрешность ± 1 % (100 мВ); диапазон выходных напряжений от 0 до 1000 мВ |
5 | Измеритель КСВН панорамный РК2-47 | Диапазон частот от 20 до 1000 МГц; пределы измерения КСВН от 1,015 до 5 |
6 | Ваттметр поглощаемой мощности М3-51 | Диапазон частот от 0,05 до 1 ГГц; погрешность измерения мощности ± 4 % (1 мВт) |
Сведения о методах измерений
Сведения о методах измерений приведены в документе ЯНТИ.411155.002-01 РЭ «Измеритель разности фаз и отношения уровней ФК2-40/1. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к измерителю разности фаз и отношения уровней ФК2-40/1
1 ГОСТ Р 52027-2003 Измерители разности фаз. Общие технические требования и методы испытаний
2 ЯНТИ.411155.002-01 ТУ Измеритель разности фаз и отношения уровней ФК2-40/1. Технические условия
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции иных видов установленным законодательством Российской Федерации обязательным требованиям.
