Измерители электрических величин SIMEAS P мод. 7KG7500, 7KG7550, 7KG7600, 7KG7610, 7KG7650, 7KG7660, 53408-13

Назначение

Измерители электрических величин SIMEAS P модификаций 7KG7500, 7KG7550, 7KG7600, 7KG7610, 7KG7650, 7KG7660 (далее - измерители) предназначены для измерения и регистрации переменного тока, напряжения, активной, реактивной, полной мощности, частоты, угла сдвига фаз, коэффициента мощности и других электрических величин в однофазных двухпроводных, трехфазных трёх- и четырёхпроводных электрических сетях, а также силы постоянного тока.

Описание

Измерители электрических величин SIMEAS P модификаций 7KG7500, 7KG7550, 7KG7600, 7KG7610, 7KG7650, 7KG7660 являются щитовыми приборами с выводом измерительной информации на дисплей и передачи ее по цифровому последовательному интерфейсу RS 485 со стандартными протоколами передачи данных Profibus DP или Modbus RTU.

Принцип действия приборов основан на одновременном измерении мгновенных значений токов и напряжений в каждой из фаз сети. Измерения проводятся с помощью быстродействующего 12-разрядного аналого-цифрового преобразователя, частота выборки 3,6 кГц. Информация о мгновенных значениях величин поступает в микропроцессор, где вычисляются значения электрических величин. Запись выбранных для регистрации параметров производится во внутреннюю память прибора (для модификаций 7KG7600, 7KG7610, 7KG7650, 7KG7660) с временными отметками, информация из которой может быть выведена по цифровому последовательному интерфейсу для дальнейшей обработки или хранения. Выбор регистрируемых параметров, режимов измерений и прочие настройки прибора могут проводиться как дистанционно c ПК, так и с помощью кнопок управления передней панели прибора (для модификаций 7KG7500, 7KG7550).

Схема соединений: однофазная, трехпроводная или четырехпроводная трехфазная с симметричной нагрузкой, трехпроводная или четырехпроводная трехфазная с несимметричной нагрузкой.

Измеряемые параметры:

•    действующие значения фазных токов, их среднее значение по 3 фазам, а также ток нейтрали;

•    действующие значения фазных и линейных напряжений, их среднее значение по 3 фазам;

•    активная мощность, фазная и суммарная трехфазная;

•    реактивная мощность, фазная и суммарная трехфазная (емкостная и индуктивная);

•    полная мощность, фазная и суммарная трехфазная;

•    частота;

•    угол сдвига фаз;

•    коэффициент мощности;

•    содержание гармоник напряжения и тока, пофазно;

•    асимметрия напряжения и тока по обратной последовательности;

•    коэффициент нелинейных искажений напряжения и тока

•    сила постоянного тока для модификаций SIMEAS P 7KG7610 и 7KG7660.

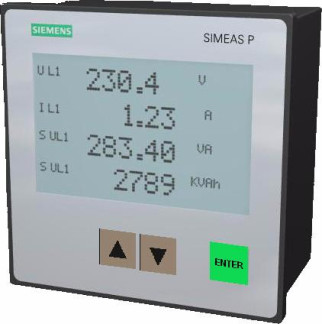

Внешний вид измерителей SIMEAS P представлен на рисунке 1.

Рисунок    1.    Внешний    вид    измерителей    электрических

величин SIMEAS P модификаций 7KG7500, 7KG7550, 7KG7600, 7KG7610, 7KG7650, 7KG7660

Измерители модификаций 7KG7600, 7KG7610, 7KG7650, 7KG7660 имеют внутренний архив данных и событий емкостью 1 Мбайт с метками времени от внутренних часов реального времени. Они содержат часы реального времени с возможностью их синхронизации с другими устройствами с функцией ведения времени.

Измерители модификаций 7KG7500, 7KG7600, 7KG7610 соответствуют ГОСТ Р 523192005 (МЭК 61010, часть 1).

Измерители модификаций SIMEAS P 7KG7610 и 7KG7660 могут быть оснащены дополнительными картами (до 4) аналогового и дискретного ввода-вывода сигналов.

Программное обеспечение

ПО состоит из

-    внутреннего ПО (ВПО) измерителей, загружаемого в прибор производителем, посредством которого осуществляется измерение параметров переменного тока, доступ к которому отсутствует, версия встроенной микропрограммы индицируется в окне «Информация о SIMEAS»;

-    ПО SIMEAS P PAR, с помощью которого осуществляется конфигурирование и параметрирование приборов, в том числе сетевых параметров, а также выгрузка и представление измеренных данных.

Таблица 1 Идентификация ПО измерителей электрических величин SIMEAS P модификаций 7KG7500, 7KG7550, 7KG7600, 7KG7610, 7KG7650, 7KG7660

Все метрологически значимые вычисления выполняются ВПО, метрологические характеристики измерителей нормированы с учетом его влияния. Остальные компоненты ПО выполняют функции выбора индицируемых и регистрируемых параметров и форм их представления.

Для защиты накопленной и текущей информации, конфигурационных параметров от несанкционированного доступа в измерителях предусмотрен программный контроль доступа.

Уровень защиты ПО измерителей SIMEAS P от непреднамеренных и преднамеренных изменений - «С» по МИ 3286-2010.

Таблица 2 Основные технические и метрологические характеристики SIMEAS P модификаций 7KG7500, 7KG7550, 7KG7600, 7KG7610, 7KG7650, 7KG7660

* Sk = Ih- №

- напряжение питания    24/250 В постоянного тока

или 100/230 В переменного тока частотой 50/60 Гц. Габаритные размеры, мм, не более    144 x 144 x 95.5

Масса , кг, не более    0,9 кг (без модулей ввода/вывода);

для модификаций 7KG7600/7KG7610

(с 4 модулями входов/выходов и крепежной планкой)    0,95 кг

Потребляемая мощность от источника питания, В А, не более    10

25 для модификаций 7KG7600/7KG7610/7KG7660)

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства пользователя типографским способом и на корпус прибора методом наклейки.

Комплектность

В комплект поставки входят:

-    измеритель электрических величин SIMEAS P модификаций 7KG7500, 7KG7550, 7KG7600, 7KG7610, 7KG7650, 7KG7660 в заказной конфигурации;

-    крепления для щитового монтажа прибора;

-    руководство по эксплуатации;

-    возвратная карта прибора;

-    отчет об испытаниях при выпуске из производства;

-    методика поверки.

Поверка

осуществляется по документу МП 53408-13 «Измерители электрических величин SIMEAS P модификаций 7KG7500, 7KG7550, 7KG7600, 7KG7610, 7KG7650, 7KG7660. Методика поверки», утвержденному ФГУП «ВНИИМС» в феврале 2013 г.

Перечень оборудования для поверки:

-    калибратор переменного тока Ресурс-К2М со следующими метрологическими характеристиками: - воспроизведение напряжения в диапазоне от 2,2 до 330 В (фазн.) и силы переменного тока в диапазоне 0,005-7,5 А частотой основного сигнала от 42,5 до 69 Гц с пределами основной относительной погрешности,% ±(0,03+0,01(|Хн/Х-1|));

-    частотомер электронно-счетный GFC-8010H; либо

-    калибратор электрической мощности Fluke 6100B - со следующими метрологическими характеристиками: - воспроизведение напряжения в диапазоне от 0 до 1008 В и силы переменного тока в диапазоне 0,01-10 А частотой основного сигнала от 16 до 450 Гц с пределами основной погрешности ±(0,02%U+26 мВ) и ±(0,02%I+240 мкА) соответственно, погрешностью установки частоты ±0,05 мГц.

-    калибратор-измеритель стандартных сигналов КИСС-03.

Сведения о методах измерений

Методы измерений изложены в документе «SIMEAS P. Измеритель электрических величин. Руководство по эксплуатации (Справочное руководство)» E50417-B1076-C210-A7».

Нормативные и технические документы, устанавливающие требования к измерителям электрических величин SIMEAS P модификаций 7KG7500, 7KG7550, 7KG7600, 7KG7610, 7KG7650, 7KG7660

Техническая документация фирмы-изготовителя

Рекомендации к применению

- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

SIEMENS AG
