| Номер в госреестре | 53412-13 |
| Наименование СИ | Комплекты мер для поверки установок лазерных измерительных |
| Обозначение типа СИ | BLAZER |
| Изготовитель | "METROPTIC Technologies Ltd.", Израиль |
| Год регистрации | 2013 |
| Срок свидетельства | 06.05.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Комплект мер для поверки установок лазерных измерительных BLAZER (меры) предназначены для передачи единицы длины в области измерений геометрических параметров пера, хвостовика и бандажной полки лопаток современных двигателей.

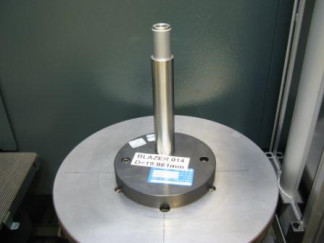

В комплект мер для поверки установок лазерных измерительных BLAZER входит: -мера-цилиндр (рис. 1)
-мера - цилиндр высотой 600 мм (рисунок 2);
-мера-имитатор пера лопатки (рисунок 3);
-мера-диполь (рисунок 4)
Принцип действия мер основан на измерении при помощи установок лазерных измерительных BLAZER отклонений параметров мер, входящих в комплект, от значений, установленных при их поверке (калибровке).
| Мера - цилиндр | ||
| Номинальный диаметр, мм | 20 | |
| Пределы допускаемого отклонения диаметра от номинального, мкм | ±2 | |
| Пределы допускаемого стандартного отклонения (1о), мкм | 1,5 | |
| Масса, кг | 0,6 | |
| Мера - цилиндр высотой 600 мм | ||
| Номинальный диаметр, мм | 20 | |
| Пределы допускаемого отклонения диаметра от номинального вдоль оси Z, мкм | ±2 | |
| Пределы допускаемого стандартного отклонения (1о), мкм | 1,5 | |
| Масса, кг | 2 | |
| Мера-имитатор | пера лопатки | |
| Номинальные размеры, мм | Пределы допускаемого отклонения от номинальных размеров, мкм | |
| -длина хорды сечения | 110,001 | ±10 |
| -радиус входной кромки, LER | 0,303 | |
| -радиус выходной кромки, TER | 0,248 | |
| -толщина у входной кромки | 0,787 | |
| -толщина у выходной кромки | 0,711 | |
| -наибольшая толщина профиля сечения | 12,531 | |
| Масса, кг | 1,2 | |
| Мера-диполь | ||
| Диапазон номинальных диаметров сфер, мм | 25,40340 и 25,40465 | |
| Номинальное межцентровое расстояние, мм | 76,17948 | |
| Пределы допускаемого отклонения: -диаметров, мкм -межцентрового расстояния, мкм | ±0,4 | |
| ±0,8 | ||
| Параметр шероховатости поверхности Ra шара, мкм | < 0,01, диффузно отражающая | |
| Материал шаров | Титан (Satin Finish Titanium) | |
| Масса, кг | 1,5 | |
| Условия эксплуатации: Диапазон рабочих температур, °С Относительная влажность воздуха, % | 20±1 45±10 | |
Знак утверждения типа наносится типографским способом на титульный лист Паспорта и на металлическое основание мер методом наклеивания.
| Наименование изделия | Количество |
| 1. Комплект мер для поверки установок лазерных измерительных BLAZER | 1 шт. |
| 2. Паспорт | 1 экз. |
| 3. Методика поверки | 1 экз. |
осуществляется по документу МП 53412-13 «Комплекты мер для поверки установок лазерных измерительных BLAZER. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМС» в феврале 2013 года.
Основное поверочное оборудование: длиномер горизонтальный TRIMOS Labcon-cept 500 Premium (Госреестр № 25839-08).
Методики измерений изложены в документе «Комплект мер для поверки установок лазерных измерительных BLAZER. Паспорт».
Нормативные документы, устанавливающие требования к комплектам мер для поверки установок лазерных измерительных BLAZER
ГОСТ Р 8.763-2011 Рекомендация «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-9 ...50 м и длин волн в диапазоне 0,2.50 мкм».
Техническая документация фирмы METROPTIC Technologies Ltd, Израиль.
Выполнение работ и (или) оказание услуг по обеспечению единства измерений
| Зарегистрировано поверок | 17 |
| Поверителей | 4 |
| Актуальность данных | 22.11.2024 |
