Назначение
Установки лазерные измерительные BLAZER (далее установки) предназначены для трехмерного измерения бесконтактным методом геометрических параметров пера, хвостовика и бандажной полки лопаток современных двигателей.
Описание
Установки лазерные измерительные BLAZER выпускаются пяти модификаций: BLAZER-2S, BLAZER-2M, BLAZER-2L, BLAZER-2BL и BLAZER Compact, различающихся типоразмерами измеряемых объектов.

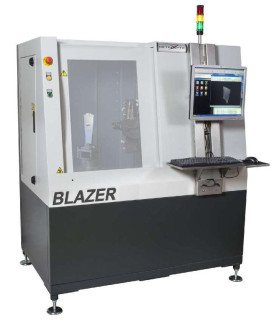

Установки лазерные измерительные BLAZER-2S, BLAZER-2M, BLAZER-2L, BLAZER-2BL (Рисунок 1) состоят из корпуса, в котором расположены основные узлы машины: измерительная головка (сенсор), включающая камеру, объектив, два лазера и контактный измерительный датчик; вращающийся измерительный рабочий стол (ось W); подвижные линейные измерительные оси X и Y, линейную ось Z, относительно которой вращается рабочий стол, и компьютера, встроенного в корпус.
Конфигурация установки обеспечивает защиту оператора от излучения лазера. На передней панели располагается кнопка аварийной остановки, перемещение по осям ограничено предохранительными средствами. Световой индикатор (красный, желтый и зеленый) на крыше установки BLAZER сигнализирует о текущем процессе сканирования, а также о возможных проблемах и состоянии установки.
Лопатка закрепляется на вращающемся рабочем столе. Подсвечивая лопатку одним из двух лазеров, сенсор сканирует её перо по сечениям. Часть отражённого от поверхности пера света попадает в камеру через объектив. Каждая точка определяется в трех ортогональных осях - X, Y, Z. Эти точки используются для воспроизведения точного профиля пера. Сформированный по этим точкам профиль сравнивается с номинальным, полученным из исходных (теоретических) координат точек профиля пера лопатки, заданного в технической документации.
Для позиционирования объекта измерений под заданным углом к базовой поверхности рабочего стола установки BLAZER 2S и BLAZER 2M могут комплектоваться двухосным глобусным поворотным столом - гониометром, обеспечивающим высокоточное отклонение на заданный угол относительно оси Z системы координат.
Установки лазерные измерительные BLAZER Compact (Рисунок 2) представляют собой настольные измерительные машины. Blazer Compact состоит из стальной станины, на которой размещены механизм перемещения сенсора, поворотный стол с измеряемым объектом и электрошкаф. В электрошкафу размещены: источники питания, контроллеры движения, приводы осей, контроллер сенсора и портативный компьютер. Интеграция компьютера в электрошкаф минимизирует количество внешних коммутаций. Механизм Blazer Compact состоит из одной вертикальной линейной оси Z и одной вращательной оси W. Сенсор закреплен на оси Z и перемещается вдоль нее при переходе от сечения к сечению. Лопатки (другие измеряемые объекты) устанавливаются вертикально на вращающемся столе (ось W) посредством держателей. Поворотный стол обеспечивает разворот пера под необходимыми углами при посекционном сканировании, позволяя получить полный профиль. Blazer Compact оснащен измерительной триангуляционной оптической измерительной головкой, которая обеспечивает съемку участка профиля в статическом режиме (без необходимости движения), что позволяет существенно повысить скорость измерений в целом. Сенсор обладает развитым, встроенным ПО, обеспечивающим многократное сканирование одного и того же участка профиля сечения при различной яркости лазерной подсветки с автоматической адаптацией параметров съемки в зависимости от отражающей способности поверхности объекта, с последующей фильтрацией шумов и прочих посторонних воздействий. Физическая удаленность измеряемого объекта от сенсора (около 200 мм) гарантирует защиту от случайных столкновений, обеспечивая сохранность и долговечность оборудования.
Значения параметров сечения пера рассчитываются и сравниваются с номинальными значениями параметров, а также проверяется соответствие отклонений установленным допускам. Результаты измерений и вычислений могут быть представлены как в виде абсолютных значений, так и в виде отклонений от номинальных. Данные могут быть представлены в виде таблиц на экране, графических изображений по сечениям, или как трёхмерная модель лопатки.
Координаты точек бандажной полки в системах BLAZER-2S, BLAZER-2M, BLAZER-2L, BLAZER-2BL фиксируются с помощью контактного датчика и сравниваются с номинальными координатами, заложенными в проектных чертежах.
&
Программное обеспечение
Пакет программного обеспечения METROPTIC МARS предоставляет набор программ, позволяющий выполнять калибровку установки, измерение координат объекта, сканирование лопатки, расчёт параметров профиля пера, их хранение и визуализацию, трехмерное изображение пера в проверяемых сечениях, средства для разметки зон и уровня превышения пределов допуска по профилю для каждого контрольного сечения, позволяющие вести разметку непосредственно на поверхности пера с помощью струйного принтера (реализовано в системе Blade Marker). Пакет включает в себя библиотеку методов расчёта параметров, соответствующих требованиям большинства производителей двигателей.
Вычислительные алгоритмы METROPTIC МARS расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. ПО METROPTIC MARS блокирует редактирование для пользователей и не позволяет удалять, создавать новые элементы или редактировать отчеты.
Идентификационные данные программного обеспечения приведены в таблице
Идентификационное наименование ПО | Номер версии (идентификационны й номер ПО) | Цифровой идентификатор ПО | Другие идентификационные данные (если имеются) |
METROPTIC МARS | 1.12.хххх | Код доступа | - |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является код доступа, предоставляемый фирмой-изготовителем и позволяющий администрировать базу данных пользователей, что предотвращает неавторизованное использование ПО.
Защита программного обеспечения установки лазерной измерительной BLAZER соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
| BLAZER |
Модификация установки | 2S | 2M | 2L | 2BL | Compact |
Максимальная длина лопатки, мм Наружный диаметр блока лопаток, мм | 450 | 800 | 1200 | 650 | 400 |
Максимальная хорда лопатки, мм | 140 | 280 | 450 | 150 | 100 |
Максимальная масса объекта, кг | 15 | 30 | 100 | 100 | 15 |
Максимальная масса объекта при использовании гониометра, кг | 3 | - |
Плотность измеряемых точек на профиле (разрешение сенсора), точек/мм | ~ 80 | ~ 40 | ~28 | ~28 | 10 |
Минимальный измеряемый радиус кромки, мм | 0,035 | 0,065 | 0,070 | 0,070 | 0,4 |
Диапазон перемещений по оси Х, мм | От 0 до 250 | От 0 до 350 | От 0 до 500 | От 0 до 500 | - |
Диапазон перемещений по оси Y, мм | От 0 до 150 | От 0 до 250 | От 0 до 500 | От 0 до 500 | - |
Диапазон перемещений по оси Z, мм | От 0 до 470 | От 0 до 850 | От 0 до 1250 | От 0 до 1250 | От 0 до 420 |
Диапазон отклонений плоскости рабочего стола при использовании гониометра, ...° | ± 30 | - |
Предел допускаемого стандартного отклонения при измерении по осям X, Y (1о), мкм | 1 | 1,5 | 3 | 3 | - |
Предел допускаемого стандартного отклонения при измерении по оси Z (1о), мкм | 1,5 | 2 | 3,5 | 2 | - |
Пределы допускаемой основной погрешности измерений параметров лопатки (длина хорды, максимальная ширина профиля, радиус закругления передней и задней кромки сечения, толщина передней и задней кромки), мкм | ± 15 | ± 25 | ± 35 | ± 35 | |
Пределы допускаемой основной погрешности измерений параметров лопатки, мкм -длина хорды, -максимальная ширина профиля -толщина передней и задней кромки | | | | | ±50 ± 25 ± 30 |
Пределы допускаемой основной погрешности измерений диаметров и межцентровых расстояний, мкм | ± 10 | ± 15 | ± 25 | ± 25 | ± 25 |
Пределы допускаемой основной погрешности измерений высот при помощи контактного датчика, мкм | ± 7 | ± 10 | ± 15 | ± 10 | - |
Класс лазера по ГОСТ 31581-2012 Длина волны лазера, не более, нм Мощность, не более, мВ | до 3В 650 150 |
Время измерений всех сечений пера лопатки (включая время измерений кромок): |
Малые лопатки (длиной до 100 мм, хордой до 20 мм, 6 сечений) | 1 мин | 1 мин | - | 1 мин | |
Малые лопатки (длиной до 200 мм, хордой до 50 мм, 5 сечений) Та же лопатка после штамповки (без кромок) | | | | | 30 с 15 с |
Средние лопатки (длиной до 250 мм, хордой до 100 мм, 10 сечений) | 2 мин | 2 мин | 1,5 мин | 2 мин | - |
Большие лопатки (длиной до 500 мм, хордой до 230 мм, 15 сечений) | - | 5 мин | 3,5 мин | 5 мин | - |
Большие лопатки (длиной до 1500 мм, хордой до 400 мм, 20 сечений) | - | - | 8 мин | - |
Блок лопаток (радиусом до 400 мм, хордой до 100 мм, 30 лопаток, 10 сечений на лопатку) | - | - | - | 60 мин | - |
Габаритные размеры, мм -глубина; -ширина; -высота | 800 1400 1700 | 1000 1600 2100 | 2500 2500 3500 | 1400 2000 2600 | 450 570 900 |
Масса, кг | 600 | 1100 | 3500 | 1900 | 100 |
Параметры электропитания Напряжение, В Мощность, ВА Частота, Гц | 220 1000 50 | 220 3000 50 | 230 200 50 |
Диапазон рабочих температур, °С Диапазон температур при хранении, °С Относительная влажность воздуха, не более, % | От 10 до 30 От 5 до 40 85 | От 15 до 30 От 5 до 40 85 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации установки лазерной измерительной BLAZER типографским способом и на переднюю панель корпуса методом наклейки
Установка лазерная измерительная BLAZER | шт. | 1 |
Калибровочный цилиндр | шт. | 1 |
Программное обеспечение | шт. | 1 |
Руководство по эксплуатации | экз. | 1 |
Методика поверки | экз. | 1 |
Поверка
осуществляется в соответствии с документом МП 53413-13 «Установки лазерные измерительные BLAZER. Методика поверки», с изменением №1 утвержденным ФГУП «ВНИИМС» 17 августа 2015 г. и включенным в комплект поставки систем.
Основные средства поверки: комплект мер для поверки установок лазерных измерительных BLAZER (Госреестр № 53412-13), меры длины концевые 4-го разряда по ГОСТ Р 8.763-2011.
Сведения о методах измерений
Метод измерений изложен в главах 2 и 3 документа «Установки лазерные измерительные BLAZER. Руководство по эксплуатации» и в главах 3-5 документа «Установки лазерные измерительные BLAZER Compact. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к установкам лазерным измерительным BLAZER
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
Техническая документация фирмы METROPTIC Technologies Ltd, Израиль
