Устройства контроля усилия стрелочных приводов УКРУП-12ТЦ, 53416-13

Назначение

Устройства контроля усилия стрелочных приводов УКРУП-12ТЦ (далее - устройства) предназначены для измерений сил сжатия, создаваемых стрелочным электроприводом на подвижных элементах стрелочных переводов.

Описание

Принцип действия устройства заключается в преобразовании действующей на него силы сжатия в деформацию упругого элемента тензорезисторного датчика. Деформация упругого элемента вызывает изменение электрического сигнала, снимаемого с тензорезисторов. Аналоговый электрический сигнал, пропорциональный силе сжатия, поступает в электронный блок, снабженный индикатором, для аналого-цифрового преобразования, обработки и индикации результатов измерений.

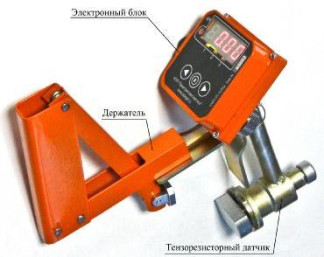

Устройство состоит из тензорезисторного датчика с блоком силовводящих элементов, держателя и электронного блока с дисплеем, светодиодными индикаторами, клавиатурой и аккумулятором. Силовводящие элементы обеспечивают условия силовведения, а держатель -монтаж устройства на рельсе. Электронный блок при помощи клавиш управления позволяет осуществить дополнительные функциональные возможности:

-    установление нулевых показаний;

-    индикацию и запись в память устройства значений приложенной нагрузки;

-    просмотр значений записанных текущих приложенных нагрузок, выполненных в течение текущих суток;

-    просмотр степени заряда аккумулятора в виде шкалы, напряжения на выходе аккумулятора в числовом виде в вольтах.

Светодиодные индикаторы обеспечивают индикацию включения устройства и режимов его работы.

Электронный блок имеет USB-порт для подключения устройства к персональному компьютеру и разъем для подключения дополнительного выносного тензорезисторного датчика.

Программное обеспечение

место пломбировки от несанкционированного доступа

В устройствах используется встроенное в устройство программное обеспечение, которое жестко привязано к электрической схеме. Программное обеспечение выполняет функции по сбору, передаче, хранению и предоставлению измерительной информации.

Сразу после включения устройства и прохождения процедуры тестирования на дисплее отображается версия ПО в виде «вММ», где «в» - идентификатор, показывающий, что на дисплее выводится версия ПО, «N» - номер версии ПО, «М» - номер подверсии ПО.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Технические характеристики

1.    Диапазон показаний силы, кН......................................................... от 0 до 15

2.    Диапазон измерений силы, кН.......................................................от 0,4 до 15

3.    Пределы допускаемой абсолютной погрешности устройства, кН....................0,35

4.    Габаритные размеры устройства, мм (длина, ширина, высота).............. 270,270,150

5.    Масса устройства, кг, не более.....................................................................2

6.    Питание устройства осуществляется от встроенного аккумулятора номинальным напряжением, В...................................................................................4,0±0,5

7.    Потребляемая мощность, Вт, не более...........................................................1,5

8.    Условия эксплуатации:

-    температура окружающего воздуха, °С............................от минус 30 до плюс 50

-    относительная влажность воздуха при температуре 25 °С, %............................90

9.    Вероятность безотказной работы за 2000 ч...................................................0,9

10.    Средний срок службы, лет.......................................................................10

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на несмываемую наклейку, выполненную фотохимическим способом на алюминиевой фольге, приклеенную на задней панели электронного блока.

Комплектность

Поверка

осуществляется по документу МП 2301-246-2013 «Устройства контроля усилия стрелочных приводов УКРУП-12ТЦ. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 12.02.2013 г.

Основные средства поверки: машины силовоспроизводящие 3-го разряда по ГОСТ Р 8.663-2009 с пределами допускаемых значений доверительных границ относительной погрешности 5 = 1 %.

Сведения о методах измерений

изложены в руководстве по эксплуатации «Устройства контроля усилия стрелочных приводов УКРУП-12ТЦ. Руководство по эксплуатации» ПТА-УКРУП.000.00 РЭ.

Нормативные и технические документы, устанавливающие требования к устройствам контроля усилия стрелочных приводов УКРУП-12ТЦ

1.    ГОСТ Р 8.663-2009 «ГСИ. Государственная поверочная схема для средств измерений

силы».

2.    ТУ 4381-014-50893629-2012 «Устройства контроля усилия стрелочных приводов УКРУП-12ТЦ. Технические условия».

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

Всего листов 4
