Весы вагонные неавтоматического действия ВВС, 53432-13

Назначение

Весы ВВС предназначены для статического взвешивания железнодорожных вагонов Описание средства измерений

Весы состоят из грузоприемного устройства (далее - ГПУ), имеющего две или три весовые платформы со встроенными весоизмерительными тензодатчиками, и весоизмерительного прибора, расположенного в отапливаемом помещении весовой. Каждая весовая платформа опирается на четыре тензодатчика. ГПУ монтируется на основание из монолитного железобетона или железобетонных плит.

В весах применяются датчики типа С16А (г/реестр №20784-09) производства ф. «Hottinger Baldwin Messtechnik GmbH», Германия или WBK (г/реестр №31532-09) производства ф. «CAS Corporation Ltd», Р. Корея.

В составе весов применяются приборы WE2110 (г/реестр №20785-09) производства ф. «Hottinger Baldwin Messtechnik (GmbH)», Германия или С1-6000А (г/реестр №50968-12) производства ф. «CAS Corporation Ltd», Р. Корея.

Принцип действия весов основан на преобразовании деформаций упругих элементов тензорезисторных датчиков, возникающих под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Сигналы от тензодатчиков преобразуются в цифровые при помощи весоизмерительного прибора и результат взвешивания в единицах массы отображается на цифровом дисплее прибора.

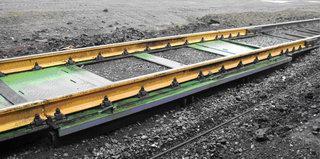

Общий вид весов представлен на рисунке 1.

Форма маркировки весов:

ВВС - М

ах - Х- Х - Х

тип датчика С16А или WBK

тип прибора CI или WE

длина ГПУ, м

Программное обеспечение (далее ПО) приборов CI-6000A и WE2110 является встроенным и полностью метрологически значимым. Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении прибора.

Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается защитной пломбой на передней панели корпуса прибора, предотвращающей доступ к переключателю входа в режим юстировки. ПО не может быть модифицировано без нарушения защитной пломбы.

Схемы пломбирования представлены на рисунке 2.

Идентификационные данные ПО представлены в таблице 1 Таблица 1_

Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Класс точности по ГОСТ Р 53228-2008...................................................... средний (III)

Значение максимальной нагрузки (Мах), минимальной нагрузки (Мт), поверочного деления (е), действительной цены деления (d), число поверочных делений (n), интервалы взвешивания и пределы допускаемой погрешности при поверке приведены в таблице 2.

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.

Количество весовых платформ (ВП), значения габаритных размеров и массы ВП приведены в таблице 3.

Таблица 3

Пределы допускаемой погрешности устройства установки на нуль........................... ±0,25 е

Электрическое питания весов:

-    напряжение переменного тока, В................................................................................. 220 (+22/-33)

-    частота, Гц..................................................................................................................................50 ± 1

Потребляемая мощность, не более, В-А........................................................................20

Диапазон рабочих температур ГПУ весов:

-    модификаций ВВС-.....-С16А.....................................................от минус 50 до плюс 50 °С

-    модификаций ВВС-.....-WBK................................................................. от минус 40 до плюс 40 °С

Диапазон рабочих температур прибора.................................................от минус 10 до плюс 40 °С

Вероятность безотказной работы весов за 2000 часов, не менее.....................................0,92

Средний срок службы, не менее, лет......................................................................... 10

Знак утверждения типа

Знак утверждения типа наносится фотохимическим способом на маркировочную табличку, закрепленную на металлоконструкции ГПУ, и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Поверка

осуществляется по документу ГОСТ Р 53228-2008 (Приложение Н) «Весы неавтоматического действия. Метрологические и технические требования. Испытания».

Основное поверочное оборудование - гири класса М1 и М1-2 по ГОСТ OIML R 111-12009 «Гири классов Е1, Е2, F1, F2, М1; М1-2, М2, М2-3 и М3. Метрологические и технические требования».

Сведения о методах измерений

Описание

Нормативные и технические документы, устанавливающие требования к весам вагонным неавтоматического действия ВВС:

1    ГОСТ Р 53228-2008 «Весы неавтоматического действия. Метрологические и технические требования. Испытания»;

2    ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерения

массы»

3    Технические условия ТУ 4274-018-92761468-2012.

Рекомендации к применению

Осуществление торговли и товарообменных операций, выполнение государственных учетных операций.
