Комплекс программных и технических средств системы контроля и управления электрической части общестанционного уровня (КПТС СКУ ЭЧ ОУ) Ростовской АЭС, 53439-13

Назначение

Комплекс программных и технических средств системы контроля и управления электрической частью общестанционного уровня (КПТС СКУ ЭЧ ОУ) Ростовской АЭС (далее

— КПТС) предназначен для измерения унифицированных входных сигналов, контроля и управления электротехническим оборудованием схемы выдачи мощности и собственных нужд Ростовской АЭС, а также для автоматизированного сбора, обработки, хранения информации об измерениях и изменении состояния оборудования на устройстве серверном унифицированном (УСУ) и отображения полученной измерительной информации на мониторах рабочих станций (РС) и на секциях мозаичных панелей контроля и управления (МПКУ) центрального щита управления.

Описание

КПТС является трехуровневым комплексом с распределенной функцией измерения и централизованной функцией сбора и обработки данных.

КПТС выполнен в соответствии с конструкторской документацией ИГНД.421457.067 и включает в себя следующие уровни:

1-й    (нижний) уровень - программно-технические средства (ПТС), которые непосредственно связаны с объектами контроля и управления. В качестве ПТС нижнего уровня применяются:

-    устройства связи с объектом (УСО), размещаемые в соответствующих электротехнических помещениях;

-    устройства контроля синхронизма (УКС).

УСО осуществляют сбор и предварительную обработку аналоговых и дискретных сигналов, выдачу команд управления, обмен информацией с верхним уровнем по цифровым каналам связи.

УКС осуществляют включение выключателей методом полуавтоматической синхронизации;

2-й    (средний) уровень - программно-технические средства для обеспечения взаимодействия секций МПКУ и рабочих станций (РС) с УСО посредством цифровых каналов связи:

-    устройства телекоммуникационные (УТК);

-    устройства серверные унифицированное (УСУ);

-    устройство синхронизации времени (УСВ).

3-й    (верхний) уровень - технические средства оперативно- диспетчерского управления, устанавливаемые на центральном щите управления (ЦЩУ):

-    две двухдисплейные рабочие станции (РС-2ОВ) оперативного персонала и начальника смены, предназначенные для «дисплейного» контроля и управления общестанционным электротехническим оборудованием с АРМ оперативного персонала. РС-2ОВ являются средствами основного контроля и управления электротехническим оборудованием;

-    однодисплейную рабочую станцию (РС-ОВ) технического обслуживания, предназначенную для предоставления справочной (диагностической) информации;

-    секции мозаичных панелей контроля и управления (МПКУ), в которых установлены панели с мнемосхемами и средствами контроля (табло, индикаторы, показывающие приборы) и управления (кнопки, переключатели), контроллеры мозаичного щита (КМЩ), предназначенные для контроля и управления электротехническим оборудованием главной схемы и общестанционных собственных нужд, контроля и управления оборудованием противопожарной автоматики общестанционных зданий и сооружений. Секции МПКУ являются средствами резервного контроля и управления;

- щитки синхронизации элементов 220 и 500 кВ, предназначенные для точной ручной синхронизации включения при резервном управлении высоковольтными выключателями.

КПТС СКУ ЭЧ ОУ выполняет следующие функции в составе СКУ ЭЧ ОУ:

-    информационную;

-    управляющую;

-    вспомогательную.

При реализации информационной функции КПТС СКУ ЭЧ ОУ обеспечивает:

-    измерение и отображение на мониторах РС и МПКУ значений аналоговых параметров электротехнического оборудования, принимаемых в виде сигналов постоянного тока в диапазонах от 0 до 5 мА и от 4 до 20 мА;

-    формирование и отображение состояния коммутационных аппаратов электротехнического оборудования, устройств релейной защиты и автоматики на мониторах РС и МПКУ при обработке входных дискретных сигналов от контактов типа «сухой контакт» напряжением коммутации 220 В постоянного или переменного тока;

-    измерение и отображение значений параметров синхронизации электротехнического оборудования на мониторах РС и щитках синхронизации, принимаемых в виде однофазных и трехфазных напряжений в диапазонах от 0 до 120 В частотой от 45 до 55 Гц переменного тока;

-    регистрацию и архивацию событий в УСУ с разрешающей способностью (присвоение метки времени) не менее 10мс;

-    формирования сообщений предупредительной и аварийной сигнализации (световой и звуковой) на РС и МПКУ;

-    формирования сообщений вызывной сигнализации (пожарной световой и звуковой) на РС и МПКУ;

-    формирования и отображения обобщенных сообщений на РС и МПКУ;

-    расчета суммарной активной и реактивной мощности, генерируемой Ростовской АЭС и отображение расчетных значений на мониторах РС и МПКУ.

При реализации управляющей функции КПТС СКУ ЭЧ ОУ обеспечивает:

-    выдачу команд дистанционного управления электротехническим оборудованием (выключателями 0,4 кВ, выключателями 6 кВ, высоковольтными выключателями 220 кВ и 500 кВ, разъединителями, устройствами РПН) и разрешение ввода АВР секций 6 кВ и 0,4 кВ по командам оперативного персонала от РС через УСО в виде коммутации «сухих» контактов в цепях постоянного (переменного однофазного) тока напряжением 220 В;

-    выдачу команд дистанционного управления электротехническим оборудованием (выключателями 0,4 кВ, выключателями 6 кВ, разъединителями, устройствами РПН) и разрешение ввода АВР секций 6 кВ и 0,4 кВ по командам оперативного персонала от секций МПКУ через УСО в виде коммутации «сухих» контактов в цепях постоянного (переменного однофазного) тока напряжением 220 В;

-    реализацию алгоритмов полуавтоматической синхронизации при включении высоковольтных выключателей 500 кВ и 220 кВ по командам оперативного персонала от РС;

-    выдачу команд дистанционного управления высоковольтными выключателями 500 кВ и 220 кВ от секций МПКУ на оперативном токе -220 В по кабельным линиям связи. При этом момент подачи команды контролируется на щитке ЩСХ-3-5М с помощью индикатора Э327У3 в режиме точной ручной синхронизации;

-    регистрацию и архивацию команд управления в УСУ с разрешающей способностью (присвоение метки времени) не менее 10 мс;

При реализации вспомогательной функции КПТС СКУ ЭЧ ОУ обеспечивает:

-    контроль состояния программно-технических средств СКУ ЭЧ ОУ;

-    вывод на печать протоколов событий;

-    поддержание единого времени.

Конструкция шкафов КПТС стандартизована и представляет собой прямоугольный каркас, сваренный из профиля, с навесными боковыми панелями, перфорированными дверями с замками, верхней съемной крышкой, комплектом сейсмостойкого усиления. Внутри шкафа установлена вводная кабельная панель для подводки внешних кабелей и профиль с кабельными зажимами для закрепления внешних кабелей. Шкаф устанавливается на сейсмостойкий цоколь. В нижней части шкафа со стороны задней двери установлен клеммный соединитель для подключения электропитания. В шкафу установлена шина заземления. Все конструктивные элементы шкафа заземлены на шину заземления. На шине заземления имеется болт для подключения изолированного медного провода, присоединенного к внешнему контуру заземления помещения. Подводка всех внешних кабелей, кабелей питания, заземления и оптических кабелей осуществляется через гермовводы, установленные в панелях днища шкафа.

Особенности конструкции компонентов (шкафов) КПТС:

-    конструкция УСО представляет собой шкаф со степенью зашиты не ниже IP21.

В шкафу установлен кросс оптический, который обеспечивает коммутацию внешних волоконно-оптических кабелей к УСО. Кросс содержит 16 соединителей типа ST.

Внутри шкафа контроллера установлен контроллер МФК3000 (Госреестр № 45216-10), состоящий из одного или двух шасси CR3000 с установленными в них процессорным модулем P05-02, модулями ввода дискретных сигналов DI16-220, модулями вывода дискретных сигналов D016s-220DC (D016s-220AC) и модулями ввода аналоговых сигналов AI16. При эксплуатации в условиях высокой температуры шкаф оснащается системой вентиляции с терморегулятором.

В контроллере МФК3000 УСО Пожарной сигнализации, также используются модули вывода дискретных сигналов DO32-24P, модули ввода дискретных сигналов DI48-24M, модули вывода аналоговых сигналов A0C8, предназначенные для управления индикаторами, контроля элементов управления и выдачи аналоговых сигналов на приборы МПКУ №13 и №14.

Прием команд УСО от МПКУ и рабочих станций, передача информации УСО о состоянии электротехнического оборудования в МПКУ и на рабочие станции осуществляется по двум каналам Ethernet (основной и резервный) спецификации 100Base-FX.

-    конструкция УСУ представляет собой шкаф с установленными в нем электронными блоками. В шкафу установлен кросс оптический.

-    конструкция УСВ представляет собой шкаф с установленными в нем электронными блоками. В шкафу установлен кросс оптический. Блок антенный УСВ размещается с внешней стороны строительных конструкций здания, в месте хорошей видимости горизонта и неба предпочтительно с южной стороны.

-    конструкция УТК представляет собой шкаф с установленными в нем электронными блоками. В шкафу установлено пять кроссов оптических, которые обеспечивают коммутацию внешних волоконно-оптических кабелей к УТК.

-    конструкция секций МПКУ представляет собой шкаф, выполненный на основе каркаса из особо жёсткого профиля. Для удобства обслуживания в секции предусмотрена вибростой-кая дверь с противоположной стороны по всей высоте шкафа. В нижней части расположены панели с гермовводами для ввода и закрепления кабелей внешнего подключения. Шкаф устанавливается на сейсмостойкий цоколь высотой 100 мм. Спереди шкаф имеет мозаичную панель контроля и управления (МПКУ).

Номенклатура мозаичных элементов МПКУ, входящих в состав секций МПКУ соответствует каталогу мозаичных элементов ИГНД.460830.001ТУ1.

Внутри шкафа секций МПКУ №1-№12 установлен контроллер МФК1500 производства ЗАО ПК “Промконтроллер”, состоящий из каркасов CR1516 и CR1504 с установленными в них процессорным модулем, модулями ввода и вывода дискретных сигналов, и модулями вывода аналоговых сигналов.

Прием данных о состоянии электротехнического оборудования от УСО и передача данных о состоянии элементов управления МПКУ осуществляется по резервированному каналу 100Base-FX.

В МПКУ №4-12 передача сигналов управления осуществляется по проводным связям. При этом контроллером панели также осуществляется контроль состояния элементов управления МПКУ.

- конструкция автоматизированных рабочих мест РС-ОВ/РС-2ОВ (АРМ ОП, АРМ НС, АРМ ТО) представляет собой стол с тумбой. Каждый монитор устанавливается на поверхности стола. На столе расположена клавиатура, трекбол, мышь. РС-ОВ имеет переднюю и заднюю зоны доступа к оборудованию, расположенному за вибростойкими дверями тумбы, для обслуживания и ремонта. Тумба предназначена для установки электронных модулей с помощью 19” адаптеров.

Результат обработки данных выдается пользователю на видеомониторы, подключенные к видеовыходам блока системного. Используя клавиатуру и трекбол, пользователь может осуществлять действия с полученной информацией.

Для контроля температуры внутри РС-ОВ, несанкционированного открытия дверей и наличия напряжения электропитания на основном и резервном вводах используется БМ (совместно с индикаторами температуры, доступа и напряжения).

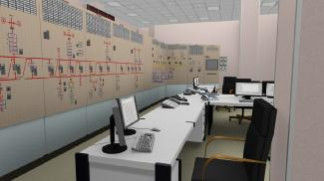

На рисунке 1 приведен вид центрального щита управления Ростовской АЭС (верхний уровень КПТС СКУ ЭЧ) и вид справа секции МПКУ (ЦЩУ) с щитком синхронизации и АРМ ОП (РС-2ОВ).

На рисунке 2 приведен внешний вид УСУ и УСВ центрального щита управления Ростовской АЭС (средний уровень КПТС СКУ ЭЧ), УТК (устройство связи верхнего уровня с нижним) и УСО (нижний уровень КПТС СКУ ЭЧ). Места пломбировки предусмотрены на ручках шкафов.

Виды и состав измерительных каналов КПТС СКУ ЭЧ ОУ приведены на рисунках ниже:

Структура ИК вида 1

Унифицированный токовый сигнал (0-5 мА или 4-20 мА) от преобразователей физических величин, находящихся в электротехническом оборудовании (ЭТО), поступает на входные клеммы, соединенные с модулем А116 контроллера МФК3000, расположенного в УСО. Далее сигнал по цифровому каналу (УТК) поступает в сервер УСУ и преобразуется для отображения в цифровом виде аналоговых параметров в заданных диапазонах физических величин на видеокадрах РС-ОВ.

Структура ИК вида 2

Унифицированный токовый сигнал (0-5 мА или 4-20 мА) от преобразователей физических величин, находящихся в электротехническом оборудовании (ЭТО), поступает на входные клеммы, соединенные с модулем А116 контроллера МФК3000, расположенного в

УСО. Далее сигнал по цифровому каналу (УТК-3В) поступает в секцию МПКУ на МФК1500, включающий в себя модуль аналогового вывода AOC4 в котором цифровой сигнал преобразуется в унифицированный токовый сигнал 4-20 мА и подается на измерительный цифровой прибор для преобразования и отображения аналоговых параметров в заданных диапазонах физических величин.

Структура ИК вида 3

Унифицированный токовый сигнал (4-20 мА) от преобразователей физических величин (мощность активная и реактивная энергоблока), поступает на входные клеммы, соединенные с модулем А116 контроллера МФК3000, расположенного в УСО. Далее в модуле аналогового вывода AOC8 того же контролера цифровой сигнал преобразуется в унифицированный токовый сигнал 4-20 мА и подается на измерительный цифровой прибор для преобразования и отображения аналоговых параметров в заданных диапазонах физических величин.

Структура ИК вида 4

Унифицированный токовый сигнал (0-5 мА или 4-20 мА) от преобразователей физических величин, находящихся в электротехническом оборудовании (ЭТО), поступает на входные клеммы, соединенные с модулем АП6 контроллера МФК3000, расположенного в УСО. Далее сигнал по цифровому каналу (УТК-3В) поступает в УСО на МФК3000, включающий в себя модуль аналогового вывода AOC8 в котором цифровой сигнал преобразуется в унифицированный токовый сигнал 4-20 мА и подается на измерительный цифровой прибор для преобразования и отображения аналоговых параметров в заданных диапазонах физических величин.

Структура ИК вида 5

Два сигнала трехфазного переменного напряжения в диапазоне от 0 до 140 В частотой от 45 до 55 Гц поступают на два входа устройства SIPROTEC 7VE63 ф. Siemens, входящего в УКС. Величины напряжения и частоты преобразуются в цифровые сигналы и передаются по цифровому каналу связи (УТК) для их отображения в цифровом виде на видеокадре РС-ОВ. Так же измеряется разница фаз данных трехфазных напряжений по одной фазе и отображается в цифровом виде на видеокадрах РС-ОВ.

Структура ИК вида 6

Переменное напряжение номиналом 100 В поступает на вход прибора Ц42304, входящего в ЩСХ-3-5М, для измерения и отображения на стрелочной шкале частоты в диапазоне от 45 до 55 Гц.

Структура ИК вида 7

Переменное напряжение частотой 50 Гц поступает на вход прибора Э365-1, входящего в ЩСХ-3-5М, для измерения и отображения на стрелочной шкале прибора в диапазоне от 0 до 150 В.

Структура ИК вида 8

Два сигнала переменного напряжения номиналом 100 В и частотой 50 Гц поступают на синхроноскоп Э327 У3, служащий для визуального отображения синхронизации источников напряжения.

Программное обеспечение

Функции программного обеспечения заключаются в сборе, архивировании, хранении, отображении и контроле преобразуемых (измеряемых) и вычисляемых значений аналоговых параметров электротехнического оборудования, а также формировании команд управления электротехническим оборудованием и обработки дискретных сигналов контроля за состоянием электротехнического оборудования, в формировании по ним отчетов и предоставления к ним доступа пользователям.

Встроенные в операционную систему и базовое программное обеспечение средства обеспечивают защиту от несанкционированного изменения программного обеспечения (переустановка, установка дополнительного ПО, удаление).

Для каждого пользователя предусмотрена своя учетная запись.

Учетная запись пользователя содержит всю информацию о пользователе: имя пользователя и пароль, требуемые для входа пользователя в систему, а также права и разрешения, которые он имеет при работе в системе и доступе к ее ресурсам.

Программное обеспечение КПТС состоит из прикладного ПО (уровень устройств сопряжения с объектом), и ПО верхнего уровня, установленного на серверах.

Все метрологически значимые вычисления выполняются ПО контроллеров УСО, секций МПКУ метрологические характеристики которых нормированы с учетом влияния на них встроенного ПО и ПО «TeconOPC Server», установленного на серверах УСУ-3В.

Доступ к программному обеспечению контроллеров осуществляется с выделенной рабочей станции технического обслуживания верхнего уровня комплекса (АРМ ТО), доступ к которой защищен как административными мерами (установка в отдельном помещении), так и многоуровневой защитой по паролю.

ПО верхнего уровня - SCADA- не является метрологически значимым, так как его функциями является отображение и архивирование полученной информации от контроллеров.

Программные средства верхнего уровня содержит:

-    SCADA-систему- SIMATIC WinCC v.7.0 SP3 ф. Siemens состоящую из:

•    серверной части предназначенной для сбора и передачи информации ПТС СКУ ЭЧ ОУ с возможностью архивания и долговременного хранения различных видов информации;

•    клиентскую часть, устанавливаемую на АРМ (РС-ОВ/РС-2ОВ), обеспечивающую визуализацию параметров. В том числе возможность внесения изменений прикладного программного обеспечения в части видеокадров;

-    среду разработки прикладного программного обеспечения УСО для конфигурирования ИК и оборудования КПТС;

-    среду параметрирования УКС на рабочей станции технического обслуживания конфигурирования ИК вида 7.

Для защиты накопленной и текущей информации, конфигурационных параметров ИК от несанкционированного доступа в КПТС предусмотрен многоступенчатый физический контроль доступа (запираемые шкафы, доступ к которым требует авторизации в соответствии со спецификой объекта, на котором устанавливается КПТС) и программный контроль доступа -доступ по паролю с регистрацией успеха и отказа в доступе.

По завершении настройки ПО на объекте создается конфигурация, соответствующая данному объекту, идентичность которой контролируется периодической проверкой контрольной суммы.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Программное обеспечение верхнего и нижнего уровней КПТС поддерживает синхронизацию внутренних часов реального времени от устройства синхронизации времени (УСВ-3В), которое принимает сигналы точного времени со спутниковых систем GPS/ГЛОНАСС.

Оценка влияния ПО на метрологические характеристики СИ - метрологические характеристики ИК видов 1, 2, 3, 4 КПТС СКУ ЭЧ в таблице 2, нормированы с учетом влияния ПО.

Таблица 1 Метрологически значимые модули ПО

Технические характеристики

Таблица 2

Знак утверждения типа

Знак утверждения типа наносится сверху справа на титульные листы эксплуатационной документации типографским способом.

Комплектность

Поверка

осуществляется по документу ИГНД.421457.067РЭ3 «Комплекс программных и технических средств системы контроля и управления электрической частью общестанционного уровня (КПТС СКУ ЭЧ ОУ) Ростовской АЭС». Руководство по эксплуатации. Часть 4. Методика поверки» утвержденному руководителем ГЦИ СИ ФБУ «Нижегородский ЦСМ» в феврале

2013 г.

Основные средства поверки:

-    калибратор Fluke 743B, диапазон измерения и воспроизведения постоянного тока от 0 до 25 мА, абсолютная погрешность ± (0,0001 °[изм + 1) мкА;

-    комплекс программно-технический измерительный РЕТОМ-51, источник тока и напряжения; диапазон воспроизведения частоты от 1 до 500 Гц; пределы допускаемой абсолютной погрешности воспроизведения частоты в интервале от 20 до 70 Гц ± 0,01 Гц; диапазон воспроизведения фазового сдвига токов и напряжений на промышленной частоте (50 Гц) от 0 до 359,9 °;

-    энерготестер ПКЭ, диапазон измерения разности фаз 0-360°; погрешность измерения

±0,1°;

-    термогигрометр электронный «Center» модель 315, диапазон измерений от минус 20 до плюс 60 °С, абсолютная погрешность ±0,8 °С, относительной влажности воздуха от 0 до 99 %, абсолютная погрешность ± 3,0 %.

Сведения о методах измерений

Методы измерений содержатся в документе «Комплекс программных и технических средств системы контроля и управления электрической частью общестанционного уровня (КПТС СКУ ЭЧ ОУ) Ростовской АЭС» Руководство по эксплуатации» ИГНД.421457.067РЭ

Нормативные и технические документы, устанавливающие требования к комплексу программных и технических средств системы контроля и управления электрической частью общестанционного уровня (КПТС СКУ ЭЧ ОУ) Ростовской АЭС

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».

Комплекс программных и технических средств системы контроля и управления электрической частью общестанционного уровня (КПТС СКУ ЭЧ ОУ) Ростовской АЭС. Руководство по эксплуатации ИГНД.421457.067РЭ

Комплекс программных и технических средств системы контроля и управления электрической частью общестанционного уровня (КПТС СКУ ЭЧ ОУ) Ростовской АЭС. Формуляр ИГНД.421457.067ФО

Рекомендации к применению

Допускается применение системы при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
