Преобразователи измерительные ПИМБ-332, 53441-13

Назначение

Преобразователь измерительный ПИМБ-332 (далее - ПИ) предназначен для измерения и преобразования_входных сигналов в виде напряжения постоянного тока в диапазонах от 0 до 300 В или от 0 до 150 В, или от 0 до 40 В, или от 0 до 10 В, или от 0 до 5 В в унифицированный выходной сигнал постоянного тока от 4 до 20 мА.

ПИ предназначен для работы в системах автоматизации и управления технологическими процессами на предприятиях: газовой, нефтяной, химической, энергетической и других отраслей промышленности.

Описание

Принцип действия ПИ состоит в том, что путем схемных решений осуществляется измерение и линейное преобразование напряжения постоянного тока в выходной сигнал постоянного тока в соответствии с выражением:

I вых = 4 + 16 -Ивх /Ошах

где I вых - значение выходного тока ПИ, мА;

Ивх- значение входного сигнала, В;

Umax- максимальное значение измеряемого диапазона входных сигналов, В;

ПИ выполнен в корпусе UEGH 45/2-SMD фирмы «PHOENIX CONTACT». В корпусе установлены печатные платы (2 шт.) с навесными элементами.

Для подключения источника входного сигнала, источника питания и сопротивления нагрузки на корпусе ПИ, установлены клеммники.

На боковой поверхности корпуса имеется отверстие, обеспечивающее доступ к регулировочному резистору при настройке ПИ.

Конструкция корпуса ПИ предусматривает его установку на стандартную несущую шину (рельс) типа DIN35 NS/7,5.

ПИ содержит входной стабилизатор напряжения, магнитотранзисторный преобразователь напряжения, схемы выпрямления и фильтрации питающих напряжений, усилитель-преобразователь входного сигнала.

Схема ПИ обеспечивает взаимную гальваническую развязку входных, выходных цепей, цепей питания

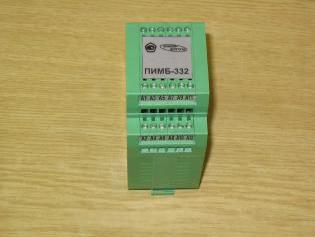

Общий вид ПИМБ-332. Место клеймения ОТК и поверителем. Метрологические и технические характеристики

Диапазоны измерений: от 0 до 300 В, от 0 до 150 В, от 0 до 40В, от 0 до 10 В, от 0 до 5 В.

Выходной сигнал постоянного тока от 4 до 20 мА.

Пределы допускаемой основной погрешности преобразования ПИ, приведённой к диапазону выходных токов не более ± 0,25 %.

Пределы допускаемой дополнительной погрешности ПИ, приведённой к диапазону выходных токов, вызванной изменением температуры отличной от (20,0 ± 5,0) °С не более ± 0,1 % на каждые 10 °С.

Пределы допускаемой дополнительной погрешности, приведённой к диапазону выходных токов, обусловленной изменением напряжения питания от номинального до любого напряжения от 19 до 30 В, не более ± 0,1%.

ПИ работоспособен при питании от источника постоянного тока напряжением

(24 +6) В.

Номинальное значение сопротивления нагрузки - 250 Ом.

Допустимое значение сопротивления нагрузки от 10 до 500 Ом.

Ток потребления ПИ не более 50 мА в рабочем режиме.

По устойчивости к воздействию температуры и влажности окружающей среды ПИ соответствует группе С2 по ГОСТ Р 52931-2008, в диапазоне температур от -50° С до + 70°С.

ПИ устойчив к воздействию синусоидальной вибрации с параметрами по группе исполнения F3 ГОСТ Р 52931-2008.

Степень защиты ПИ от проникновения пыли, посторонних тел и воды соответствует группе IP 20 ГОСТ 14254-96.

Масса ПИ (0,255 ± 0,025) кг.

Габаритные размеры не более: Высота: 107 мм, Ширина: 45 мм Длина: 79мм

Среднее время наработки на отказ не менее 100000 часов.

Срок службы ПИ 12,5 лет.

Г арантийный срок эксплуатации 18 месяцев с момента ввода в эксплуатацию или

2 года с момента изготовления.

наносится на титульный лист руководства по эксплуатации, формуляр типографским способом и на корпус ПИ методом фотохимпечати.

Комплектность

ПИ поставляются в соответствии с таблицей 1

Таблица 1

Примечание - Руководство по эксплуатации ИЦФР.426442.003РЭ поставляется из расчета 1 экз. на каждые 10 преобразователей измерительных ПИМБ-332. Если партия менее 10 преобразователей, поставляется один экземпляр ИЦФР.426442.003РЭ.

Поверка

осуществляется по документу ИЦФР.426442.003 «Преобразователь измерительный ПИМБ-332. Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ» в октябре 2012 г.

Основные средства поверки:

-калибратор-вольтметр универсальный В1-28;

-вольтметр универсальный цифровой В7-34А;

-магазин сопротивлений Р33;

-мера электрического сопротивления однозначная Р321 10 Ом;

-источник постоянного тока Б 5-44 А.

Сведения о методах измерений

Методы измерений изложены в руководстве по эксплуатации «Преобразователь измерительный ПИМБ-332. Руководство по эксплуатации ИЦФР.426442.003РЭ».

Нормативные и технические документы, устанавливающие требования к преобразователям измерительным ПИМБ 332:

ГОСТ Р 52931-2008 « Приборы контроля и регулирования технологических процессов.

Общие технические условия»;

ГОСТ 51350-99 «Безопасность электрических контрольно- измерительных приборов и лабораторного оборудования»;

ГОСТ 51522-99 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний».

Технические условия ИЦФР.426442.003 ТУ.

Рекомендации к применению

-при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
