Анализаторы цепей скалярные Р2М-40, 53450-13

Анализаторы цепей скалярные Р2М-40 Назначение средства измерений

Анализаторы цепей скалярные Р2М-40 предназначены для измерений модуля коэффициента передачи, модуля коэффициента отражения, коэффициента стоячей волны по напряжению (далее - КСВН), мощности в коаксиальном волноводе с диаметрами поперечных сечений 2,4/1,042 мм, 7,0/3,04 мм и 3,5/1,52 мм, и для генерирования электрических синусоидальных колебаний.

Описание

Принцип действия анализаторов цепей скалярных Р2М-40 основан на выделении высокочастотных электромагнитных волн (падающей, прошедшей через исследуемое устройство и отраженной от его входов), преобразовании их в низкочастотные напряжения, пропорциональные мощности этих волн, измерении напряжений и расчете модуля коэффициента отражения, КСВН, модуля коэффициента передачи. Выделение и преобразование производится с помощью головок детекторных и датчиков коэффициента стоячей волны (далее - КСВ).

Анализаторы цепей скалярные Р2М-40 состоят из блока генераторно-измерительного, головок детекторных Д42-50-05, Д42-18-01, Д42-18-11, Д42-20-03, Д42-20-13, датчиков КСВ ДК4-50-05Р-05Р, ДК4-20-03Р-03Р, ДК4-20-13Р-13Р, ДК4-18-01Р-01Р, ДК4-18-11Р-11Р, нагрузок комбинированных и кабелей сверхвысоких частот (далее - СВЧ).

Анализаторы цепей скалярные Р2М-40 имеют 2 модификации. Модификации характеризуются опциями, представленными в таблице 1, и отличаются возможностью расширения диапазонов установки уровня выходной мощности и измерений модуля коэффициента передачи:

-    «Р2М-40-05Р» - тип 2,4 мм, розетка по ГОСТ РВ 51914-2002;

-    «Р2М-40-05Р-АТА/70» - наличие ступенчатого аттенюатора на выходе блока генераторно-измерительного.

Таблица 1

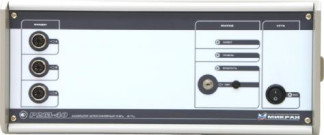

Внешний вид анализаторов цепей скалярных Р2М-40 представлен на рисунке 1, место пломбировки от несанкционированного доступа - на рисунке 2.

Место нанесения знака об утверждении типа средства измерений

Рисунок 2 - Место на задней панели для пломбирования от несанкционированного доступа Программное обеспечение

Анализаторы цепей скалярные Р2М-40 работают под управлением внешнего персонального компьютера с установленным программным обеспечением (далее - ПО), которое обрабатывает измерительную информацию, выполняет вычисления и обеспечивает отображение результатов измерений. Информационный обмен между анализатором цепей скалярным Р2М-40 и персональным компьютером осуществляется по интерфейсу Ethernet.

ПО реализовано без выделения метрологически значимой части.

Метрологические характеристики анализаторов цепей скалярных Р2М-40 нормированы с учетом влияния ПО.

Идентификационные данные ПО приведены в таблице 2.

Таблица 2

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по классификации МИ 3286-2010.

Для работы программного обеспечения необходимо, чтобы персональный компьютер удовлетворял следующим минимальным требованиям:

-    процессор Intel® Pentium II® 600 МГц (или аналог);

-    наличие адаптера локальной сети - Ethernet;

-    оперативная память 512 Мб;

-    разрешение экрана 1024 х 768.

Программное обеспечение работает в следующих операционных системах: Windows XP, Windows® Vista, Windows® 7. Персональный компьютер не входит в комплект поставки.

Технические характеристики

Диапазон рабочих частот1, МГц    от 10 до 40000.

Диапазоны измерений:

- модуля коэффициента передачи, дБ

1) Диапазон установки частот для анализаторов при работе в режиме генератора (синтезатора частот). Частотный диапазон при измерениях модуля коэффициента передачи и отражения определяется типом используемых аксессуаров (головками детекторными и датчиками КСВ).

Диапазон установки уровня выходной мощности:

-    анализаторов без опции «АТА/70», дБм

-    анализаторов с опцией «АТА/70», дБм

Пределы допускаемой погрешности установки уровня выходной мощности в диапазоне мощностей, дБ1-1:

-    от минус 55 до 7 дБм

-    от минус 90 до менее минус 55 дБм

Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи, дБ1:

-    при использовании головок детекторных Д42-50-05

-    при использовании головок детекторных Д42-18-01, Д42-18-11, Д42-20-03, Д42-20-13

Пределы допускаемой погрешности измерений модуля коэффициента отражения 2):

-    при использовании датчиков КСВ ДК4-50-05Р-05Р

-    при использовании датчиков КСВ ДК4-20-03Р-03Р, ДК4-20-13Р-13Р, ДК4-18-01Р-01Р, ДК4-18-11Р-11Р

Пределы допускаемой относительной погрешности измерений КСВН при KcmU < 2,0, %2):

-    при использовании датчиков КСВ ДК4-50-05Р-05Р

-    при использовании датчиков КСВ ДК4-20-03Р-03Р, ДК4-20-13Р-13Р, ДК4-18-01Р-01Р, ДК4-18-11Р-11Р

Пределы допускаемой относительной погрешности измерений мощности, дБ

Пределы допускаемой относительной погрешности измерений КСВН при 2 < KcmU < 5, % 2    SK+

5K-

Пределы допускаемой относительной погрешности установки частоты при работе от внутреннего опорного генератора в течение одного года Дискретность установки частоты, Гц КСВН выхода СВЧ, не более

Период обновления измерений в полном диапазоне рабочих частот при количестве точек 501 и усреднении 3, мс, не более Количество измерительных входов

Напряжение питания от сети переменного тока

частотой (50±1) Гц, В

Потребляемая мощность, В-А, не более

Время установления рабочего режима, ч, не более

Время непрерывной работы, ч, не менее

от минус 20 до 7; от минус 90 до 7.

±1,5;

±2,5.

±(0,02-|A| + 0,3);

±(0,02-|A| + 0,2).

±(0,14-Г + 0,04);

±(0,09Г2 + 0,02).

±(5'Kcmu + 3);

±(3- KcmU + 1).

±1,5.

=[(Kcmu(r+Ar)/Kcmu(r))-1 ] -100; =[(Kcmu(r-AT)/Kcmu(r))-1 ] -100.

±1-10-6.

1.

2,0.

500.

3.

от 198 до 242. 100.

0,5.

16.

Габаритные размеры блока генераторно-измерительного (высотахширинахдлина), мм, не более Масса блока генераторно-измерительного, кг, не более Рабочие условия эксплуатации:

температура окружающего воздуха, °С относительная влажность воздуха, при плюс 25 °С, %, не более

170x390x400.

11.

от 15 до 35;

80;

от 70,0 до 106,7 (от 537 до 800). 2,4 мм, розетка.

5;

10000.

атмосферное давление кПа (мм рт. ст.)

Тип соединителей выхода СВЧ Показатели надежности:

средний срок службы, лет средняя наработка на отказ, ч, не менее

Знак утверждения типа

Наносится на переднюю панель блока генераторно-измерительного и титульный лист руководства по эксплуатации ЖНКЮ.468166.028 РЭ «Анализаторы цепей скалярные Р2М-40. Руководство по эксплуатации» типографским способом.

Комплектность

Комплект поставки анализаторов цепей скалярных Р2М-40 приведён в таблице 3.

Таблица 3

Поверка

осуществляется по документу ЖНКЮ.468166.028 Д3 «ГСИ. Анализаторы цепей скалярные Р2М-40. Методика поверки», утвержденному ФБУ «Томский ЦСМ» в январе 2013 г.

Основные средства поверки:

-    ваттметр поглощаемой мощности Е4418В с первичными измерительными преобразователями 8487D (диапазон рабочих частот от 50 до 40000 МГц; диапазон измеряемого уровня мощности от минус 60 до минус 20 дБм) и 8487А (диапазон рабочих частот от 50 до 40000 МГц; диапазон измеряемого уровня мощности от минус 30 до 20 дБм), пределы допускаемой относительной погрешности измерений мощности ±8 %;

-    анализатор спектра E4448A, диапазон частот от 3 Гц до 50 ГГц; средний уровень собственных шумов минус 140 дБм, пределы допускаемой абсолютной погрешности измерения частоты ±(0,18 10-6f+0,1 Гц);

-    набор мер коэффициентов передачи и отражения Н/М-50-2,4 мм, диапазон рабочих частот от 10 до 40000 МГц, номинальные значения КСВН мер 1,2 и 2,0, пределы допускаемой относительной погрешности определения действительных значений ±4,5 %; номинальные значения ослаблений аттенюаторов 10, 20 и 30 дБ, пределы допускаемой абсолютной погрешности определения действительных значений ±0,3 дБ;

-    набор мер КСВН и полного сопротивления 1-го разряда ЭК9-140, диапазон рабочих частот от 10 до 4000 МГц, номинальные значения КСВН мер 1,2 и 2,0, пределы допускаемой относительной погрешности определения действительных значений мер ±2,5 %;

-    набор мер КСВН и полного сопротивления 1-го разряда ЭК9-145, диапазон рабочих частот от 4000 до 18000 МГц, номинальные значения КСВН мер 1,2 и 2,0, пределы допускаемой относительной погрешности определения действительных значений мер ±2,0 %;

-    набор мер Н/М-18-3,5 мм, диапазон рабочих частот от 10 до 18000 МГц, номинальные значения КСВН мер 1,2 и 2,0, пределы допускаемой относительной погрешности определения действительных значений мер ±4,0 %.

Сведения о методах измерений

Метод измерений приведен в документе ЖНКЮ.468166.028 РЭ «Анализаторы цепей скалярные Р2М-40. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к анализаторам цепей скалярным Р2М-40

1.    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

2.    ЖНКЮ.468166.028 ТУ. Анализаторы цепей скалярные Р2М-40. Технические

условия.

3.    МИ 1700-87 ГСИ. Государственная поверочная схема для средств измерений полного сопротивления в коаксиальных волноводах поперечного сечения 16/6,95; 16/4,58; 7/3,04 и 3,5/1,52 мм в диапазоне частот 0,02 - 18,00 ГГц.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
