| Номер в госреестре | 53451-13 |
| Наименование СИ | Комплексы измерительно-вычислительные |
| Обозначение типа СИ | ALSPA |
| Изготовитель | "Alstom Power Sp.z o.o.w Warszawie, Oddzial we Wroclawiu", Польша; Компания "ALSTOM Power Systems S.A.", Франция (срок свидетельства: 14.05.2018 г.) |
| Год регистрации | 2013 |
| Срок свидетельства | 11.07.2018 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительно-вычислительные ALSPA (далее - ИВК) предназначены для измерений сигналов напряжения и силы постоянного тока, частоты, сигналов от термопар и термопреобразователей сопротивления, а также для воспроизведения сигналов напряжения и силы постоянного тока.
Принцип действия ИВК основан на измерении аналоговых входных электрических сигналов, преобразовании их в цифровой код, обработки принятых входных сигналов по заданному алгоритму с последующей их передачей к объекту управления, а также преобразовании цифровых сигналов в аналоговые управляющие сигналы.
ИВК обеспечивает выполнение следующих функций:
- измерение и контроль параметров технологического процесса в реальном масштабе времени;
- выполнение функций сигнализации и противоаварийной защиты;
- накопление, регистрацию и хранение информации о значениях технологических параметров;
- исполнение заложенных программ и алгоритмов;
- формирование выходных сигналов управления технологическими процессами и объектами в составе локальных систем автоматического управления (САУ) и автоматизированных систем управления технологическими процессами (АСУ ТП);
- вывод и отображение текущих значений параметров на станции операторов.
ИВК являются многоуровневыми, иерархическими, проектно-конфигурируемыми и компонуемыми изделиями.
ИВК характеризуются трехуровневой системой построения.
Нижний уровень (аппаратная часть ИВК) составляют измерительные компоненты:
- контроллеры полевые СЕ1000, СЕ1500 на основе модулей ввода/вывода серий AI, AO, AT, DI, DM, DO (Госреестр № 51957-12);
- контроллеры полевые СЕ3000 на основе модулей измерительно-управляющих ввода/вывода серий AB, AH, AS, LC, LS, LE (Госреестр № 51956-12);
- контроллеры противоаварийной защиты СЕ3500 на основе модулей измерительно-управляющих ввода/вывода Т8403, Т8431, Т8451, Т8471, Т8480 (Госреестр № 51955-12);
- многофункциональные контроллеры MFC3000, включающие в свой состав модули измерительные STI300 (Госреестр № 52429-13);
- модули аналоговые MPM123 (Госреестр № 52409-13);
- контроллеры NEYRPIC T.SLG UPC (Госреестр № 51254-12);
- контроллеры NEYRPIC T.SLG SPC (Госреестр № 51253-12);
- преобразователи мощности измерительные TRM4 (Госреестр 51400-12);
- модули системы защиты от превышения скорости вращения FT3000 (Госреестр № 48936-12);
- тахометры Т400, Т500 и Т600 (Госреестр № 48944-12);
Средний уровень составляют связующие компоненты, в качестве которых используются шины передачи данных и сетевые компоненты.
Верхний уровень включает в себя:
- человеко-машинный интерфейс (станции операторов, серверы данных реального времени, серверы архивных данных, серверы отчетов, станции обслуживания, станции разработчика, принтеры, экраны коллективного пользования и иная периферия);
- сервер точного времени;
- системное, специализированное и прикладное программное обеспечение.
В зависимости от назначения, выполняемых функций и места установки ИВК могут включать в себя различные наборы модулей и контроллеров и иметь различные модификации (таблица 1).
Данные модификации ИВК могут эксплуатироваться независимо друг от друга или входить в состав одной САУ или АСУ ТП. Вариант структурной схемы ИВК, который может изменяться в зависимости от структуры объекта, приведен на рисунке 1.
п*етыйпы!йрср*й *■ овыш p*"
ALLi-^A НЛ1 в ыаситвйг ар-овш cv
I _ ■ I «реяр WS
*p*S_ii£kA
44' 14 ' mm* '41
БЦДОгМЛЬ AL5PA НМ
П
•3->p»r-?# Ц|№И
| Vnpimti j г нату ■ | • ( ipin |
| ■JicHib. supiiM | |
«1 41
РКП№№4№1ьЧАЧ ■Zl-CTCMJ контроля AlUSPA

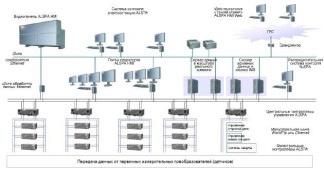

Рисунок 1. Структурная схема ИВК ALSPA.
Гк ДОННИ ДвИИИХ ОТ i*piHMrtferc МЭГ.Ц рцтщльчых П5*обрСЗО»вт#ТТГЙ (ветч№0»1
Wsb 1еи-сгст РП
I 1э-1?НЙ WvKH:
ALSPA HMFWdj
-■не тема ю-ггсоги
в 4'
~*~T
I
Ethernet
liivn с&мбйти
ГВЧЧЫ'' ДОКЛЯТ
Ц**ГрИ1*Н*«- ДОГВДПГЧЭЫ /правт-рп А_ЬРА
■Vtfl Р.'МУЛрй rtnriH Я 11ЛЛЛ №xidTi.o иль iTfriBmH*
1 "W li
M
УДГИ'ТрнПннч*
ш-'траплери ALD-‘A.
| Модификация ИВК | Измерительные компоненты нижнего уровня ИВК | Измерительные функции ИВК | Назначение ИВК |
| ALSPA CONTROPLANT CCPP | CE1000 (AI, AO, AT, DI, DM, DO), CE1500 (AI, AO, AT, DI, DM, DO), CE3000 (AB, AH, AS, LC, LS, LE), MFC3000 (STI300), TRM4 | измерение и воспроизведение силы и напряжения постоянного тока, измерение температуры | для использования в общестанционных автоматизированных системах управления технологическими процессами электростанций комбинированного цикла, тепловых электростанций и теплоцентралей |
| ALSPA CONTROPLANT STPP | CE1000 (AI, AO, AT, DI, DM, DO), CE1500 (AI, AO, AT, DI, DM, DO), CE3000 (AB, AH, AS, LC, LS, LE), MFC3000 (STI300), TRM4 | измерение и воспроизведение силы и напряжения постоянного тока, измерение температуры | |
| ALSPA CONTROPLANT HYDRO | CE1000 (AI, AO, AT, DI, DM, DO), CE1500 (AI, AO, AT, DI, DM, DO), CE3000 (AB, AH, AS, LC, LS, LE), NEYRPIC T.SLG UPC, NEYRPIC T.SLG SPC | измерение и воспроизведение силы и напряжения постоянного тока, измерение температуры, измерение частоты | для использования в общестанционных автоматизированных системах управления технологическими процессами гидроэлектростанций |
| ALSPA CONTROPLANT HX | CE1000 (AI, AO, AT, DI, DM, DO), CE1500 (AI, AO, AT, DI, DM, DO), CE3000 (AB, AH, AS, LC, LS, LE), TRM4, NEYRPIC T.SLG UPC, NEYRPIC T.SLG SPC | измерение и воспроизведение силы и напряжения постоянного тока, измерение температуры, измерение частоты | |
| ALSPA CONTROPLANT LX | CE1000 (AI, AO, AT, DI, DM, DO), CE1500 (AI, AO, AT, DI, DM, DO), TRM4, NEYRPIC T.SLG UPC, NEYRPIC T.SLG SPC | измерение и воспроизведение силы и напряжения постоянного тока, измерение температуры, измерение частоты | |
| ALSPA CONTROSTEAM V4-E | CE1000 (AI, AO, AT, DI, DM, DO), CE1500 (AI, AO, AT, DI, DM, DO), MFC3000 (STI300), MPM123, FT3000 | измерение и воспроизведение силы и напряжения постоянного тока, измерение температуры, измерение частоты | для использования в системах автоматического управления паровыми турбинами |
| Модификация ИВК | Измерительные компоненты нижнего уровня ИВК | Измерительные функции ИВК | Назначение ИВК |
| ALSPA CONTROSTEAM V4 | CE1000 (AI, AO, AT, DI, DM, DO), CE1500 (AI, AO, AT, DI, DM, DO), MFC3000 (STI300), FT3100, MPM123 | измерение и воспроизведение силы и напряжения постоянного тока, измерение температуры, измерение частоты | для использования в системах автоматического управления паровыми турбинами (для небольших паровых турбин мощностью до 50 МВт) |
| ALSPA CONTROSTEAM V3 | CE1000 (AI, AO, AT, DI, DM, DO), CE1500 (AI, AO, AT, DI, DM, DO), MFC3000 (STI300), FT3000 | измерение и воспроизведение силы и напряжения постоянного тока, измерение температуры, измерение частоты | для использования в системах автоматического управления паровыми турбинами |
| ALSPA CONTROSTEAM V3-r | CE1000 (AI, AO, AT, DI, DM, DO), CE1500 (AI, AO, AT, DI, DM, DO), CE3500 (Т8403, Т8431, Т8451, Т8471, Т8480), STI300, FT3000 | измерение и воспроизведение силы и напряжения постоянного тока, измерение температуры, измерение частоты | |
| ALSPA CONTROGAS V3 | CE1000 (AI, AO, AT, DI, DM, DO), CE1500 (AI, AO, AT, DI, DM, DO), CE3500 (Т8403, Т8431, Т8451, Т8471, Т8480), MFC3000 (STI300), FT3000 | измерение и воспроизведение силы и напряжения постоянного тока, измерение температуры, измерение частоты | для использования в системах автоматического управления газовыми турбинами |
| ALSPA CONTROGEN HX | CE1000 (AI, AO, AT, DI, DM, DO), CE1500 (AI, AO, AT, DI, DM, DO) | измерение и воспроизведение силы и напряжения постоянного тока, измерение температуры | для использования в системах автоматического управления возбуждением генераторов |
| ALSPA CONTROFLAME | CE3000 (AB, AH, AS, LC, LS, LE), CE3500 (Т8403, Т8431, Т8451, Т8471, Т8480) | измерение и воспроизведение силы и напряжения постоянного тока, измерение температуры | для использования в системах противоаварийной защиты и систем автоматического управления котлами-утилизаторами |
Программное обеспечение ИВК обеспечивает работу операторской и инженерной станции, отвечает за сбор и хранение архивной информации, обеспечивает связь сервера приложений с интерфейсом оператора и инженера, обеспечивает связь со сторонними системами и отвечает за резервное копирование данных.
Программное обеспечение ИВК имеет структуру автономного программного обеспечения.
Программное обеспечение ИВК относится к метрологически значимой части программного обеспечения.
Уровень защиты программного обеспечения ИВК от непреднамеренных и преднамеренных изменений по МИ 3286-2010 - «С».
Для обеспечения защиты программного обеспечения от преднамеренных и непреднамеренных изменений в ИВК предусмотрено:
- разделение уровней доступа для различных категорий пользователей;
- защита с помощью паролей, карт-ключей и других специализированных средств;
- регистрация событий в системном журнале;
- формирование архива всех действий пользователей;
- наличие антивирусного программного обеспечения;
Для поддержания единого астрономического системного времени в системе используются сигналы от GPS часов точного времени.
Идентификационные признаки программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные по программному обеспечению
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм цифрового идентификатора ПО |
| CONTROCAD | CONTROCAD | Не ниже 5.2 | A035672DBB16E0 A7D81D9CF8D07 D6C12 | MD5 |
| ALSPA HMI | ALSPA HMI | Не ниже 6.2 | AB1C6E148B9BF8 611AACD760F657 FCC0 | MD5 |
Метрологические характеристики ИВК представлены в таблицах 3, 4, 5, 6.
Таблица 3
| Тип ИК | Диапазон входного сигнала | Пределы основной допускаемой приведенной погрешности, % | Пределы дополнительной приведенной погрешности от влияния температуры окружающей среды в пределах рабочих условий, % / 1°С | Оборудование нижнего уровня ИВК |
| ИК силы постоянного тока | от 0 до 20 мА | ± (0,08 от знач + 0,02 от диап) | ± (0,009 от знач + 0,004 от диап) | CE1000, CE1500 (AI4632) |
| от 0 до 20 мА | ± (0,08 от знач + 0,02 от диап) | ± (0,01 от знач + 0,002 от диап) | CE1000, CE1500 (AI2632-1) | |
| от 0 до 20 мА | ± (0,08 от знач + 0,03 от диап) | ± (0,009 от знач + 0,004 от диап) | CE1000, CE1500 (AI4622) | |
| от 0 до 22 мА | ± (0,08 от знач + 0,02 от диап) | ± (0,01 от знач + 0,002 от диап) | CE1000, CE1500 (AI2632, AI4632-1) | |
| от 4 до 20 мА | ± (0,08 от знач + 0,0375 от диап) | ± (0,009 от знач + 0,004 от диап) | CE1000, CE1500 (AI4622) | |
| от 0 до 20 мА | ± 0,1 | ± 0,005 | CE3000 (AH115, AH115B, AH116-2, AH125, AH116A-2, AH126) | |
| от 4 до 20 мА | ± 0,1 | ± 0,005 | CE3000 (AH115, AH115B, AH116-2, AH125, AH116A-2, AH126) | |
| от минус 22 до плюс 22 мА | ± 0,2 | ± 0,005 | СЕ3500 (Т8431) | |
| от 4 до 20 мА | ± 0,31 | ± 0,01 | NEYRPIC T.SLG UPC, NEYRPIC T.SLG SPC | |
| от 0 до 22 мА | ± 0,23 | ± 0,01 | NEYRPIC T.SLG UPC | |
| от 4 до 20 мА | ± 0,1 | - | MPM123 | |
| от 0 до 2 мА (для режима работы «1 А») | ± 0,2* | - | TRM4 | |
| от 0 до 10 мА (для режима работы «5 А») | ± 0,2* | - | TRM4 | |
| ИК напряжения постоянного тока | от минус 10 до плюс 10 В | ± (0,08 от знач + 0,01 от диап) | ± (0,01 от знач + 0,001 от диап) | CE1000, CE1500 (AI2632-1) |
| от минус 10 до плюс 10 В | ± (0,08 от знач + 0,015 от диап) | ± (0,006 от знач + 0,002 от диап) | CE1000, CE1500 (AI4622) |
| Тип ИК | Диапазон входного сигнала | Пределы основной допускаемой приведенной погрешности, % | Пределы дополнительной приведенной погрешности от влияния температуры окружающей среды в пределах рабочих условий, % / 1°С | Оборудование нижнего уровня ИВК |
| от минус 10 до плюс 10 В | ± (0,08 от знач + 0,03 от диап) | ± (0,006 от знач + 0,002 от диап) | CE1000, CE1500 (AI4632) | |
| от минус 11 до плюс 11 В | ± (0,08 от знач + 0,01 от диап) | ± (0,01 от знач + 0,001 от диап) | CE1000, CE1500 (AI2632, AI4632-1) | |
| от минус 10 до плюс 100 мВ | ± 0,15 | ± 0,002 | CE3000 (AB120 c термометром A157 и RA157) | |
| от минус 15 до плюс 102 мВ | ± 0,15 | ± 0,002 | CE3000 (AB120 c термометром A157 и RA157) | |
| от 0 до 0,5 В | ± 0,1 | ± 0,004 | CE3000 (AH116-1) | |
| от 0,1 до 0,5 В | ± 0,1 | ± 0,004 | CE3000 (AH116-1) | |
| от 0 до 1 В | ± 0,1 | ± 0,004 | CE3000 (AH116-1) | |
| от 0 до 5 В | ± 0,1 | ± 0,004 | CE3000 (AH115, AH115B, AH116-2, AH125,AH116A-2, AH126) | |
| ИК напряжения постоянного тока | от 1 до 5 В | ± 0,1 | ± 0,004 | CE3000 (AH115, AH115B, AH116-2, AH125, AH116A-2, AH126) |
| от 0 до 10 В | ± 0,1 | ± 0,004 | CE3000 (AH115, AH115B, AH116-2, AH125, AH116A-2, AH126) | |
| от 0 до 24 В | ± 0,003 | - | MFC3000 (STI300) | |
| от 0 до 120 В (для режима работы «175 В») | ± 0,2** | - | TRM4 | |
| от 0 до 396 В (для режима работы «600 В») | ± 0,2** | - | TRM4 | |
| от 0 до 210 В (для режима работы «175 В») | ± 0,2*** | - | TRM4 | |
| от 0 до 720 В (для режима «600 В») | ± 0,2*** | - | TRM4 |
Таблица 4
| Тип ИК | Диапазон входного сигнала | Пределы основной допускаемой погрешности, % | Пределы дополнительной приведенной погрешности от влияния температуры окружающей среды в пределах рабочих условий, % / 1°С | Оборудование нижнего уровня ИВК | |
| приведенной | относительной | ||||
| ИК частоты | от 0 до 3,5 кГц | ± 0,001 | - | ± 0,0001 | NEYRPIC T.SLG UPC |
| от 10 до 150 Гц | ± 0,001 | - | ± 0,0001 | NEYRPIC T.SLG UPC | |
| от 0,01 до 35000 Гц | - | ± 0,05 | - | Т400 | |
| от 0,25 до 50000 Гц | - | ± 0,002 | - | Т500, Т600 | |
| от 0 до 35000 Гц | ± 0,1 | - | - | FT3000 | |
| ИК температуры (сигналы от термопреобразователей сопротивления (ТС) | от минус 200 до плюс 850 °С | ± (0,037 от знач + 0,0015 от диап) | - | ± (0,004 от знач + 0,00015 от диап) | CE1000, CE1500 (AT4222) |
| от минус 50 до плюс 600°С | ± 0,15 | - | ± 0,005 | CE3000 (AB121) | |
| ИК температуры (сигналы от термопар) | от минус 210 до плюс 1200 °С | ± 0,104* | - | ± (0,01 от знач + 0,0019 от диап) | CE1000, CE1500 (AT6402) |
| от минус 270 до плюс 1372 °С | ± 0,114* | - | ± (0,01 от знач + 0,0024 от диап) | CE1000, CE1500 (AT6402) | |
| от минус 270 до плюс 1300 °С | ± 0,114* | - | ± (0,01 от знач + 0,0029 от диап) | CE1000, CE1500 (AT6402) | |
| от минус 50 до плюс 1768 °С | ± 0,174* | - | ± (0,01 от знач + 0,0079 от диап) | CE1000, CE1500 (AT6402) | |
* - к номинальному значению фазного тока
** - к номинальному значению фазного напряжения
*** - к номинальному значению межфазного напряжения
4*- без учета погрешности канала компенсации температурного спая для всех типов термопар. Погрешность приведена к диапазону.
| Тип ИК | Диапазон входного сигнала | Пределы основной допускаемой абсолютной погрешности, °С | Пределы дополнительной приведенной погрешности от влияния температуры окружающей среды в пределах рабочих условий, % / 1°С | Оборудование нижнего уровня ИВК |
| ИК температуры (сигналы от термопар) | от минус 40 до плюс 750 °С | ± 0,15 | ± 0,002 | CE3000 (AB120 c термометром A157 и RA157) |
| от минус 40 до плюс 1370 °С | ± 0,15 | ± 0,002 | CE3000 (AB120 c термометром A157 и RA157) | |
| от минус 185 до плюс 400 °С | ± 0,17 | ± 0,002 | CE3000 (AB120 c термометром A157 и RA157) | |
| от 0 до плюс 1760 °С | ± 0,95 | ± 0,002 | CE3000 (AB120 c термометром A157 и RA157) | |
| от 0 до плюс 1760 °С | ± 0,9 | ± 0,002 | CE3000 (AB120 c термометром A157 и RA157) | |
| от минус 40 до плюс 1000 °С | ± 0,12 | ± 0,002 | CE3000 (AB120 c термометром A157 и RA157) | |
| от 0 до плюс 1770 °С | ± 0,9 | ± 0,002 | CE3000 (AB120 c термометром A157 и RA157) | |
| от минус 40 до плюс 1300 °С | ± 0,15 | ± 0,002 | CE3000 (AB120 c термометром A157 и RA157) | |
| ИК температуры (сигналы от ТС) | от минус 10 до плюс 70 °С | ± 0,5 | ± 0,002 | CE3000 (AB120 c термометром A157 и RA157) |
Таблица 6
| Тип ИК | Диапазон выходного сигнала | Пределы основной допускаемой приведенной погрешности, % | Пределы дополнительной приведенной погрешности от влияния температуры окружающей среды в пределах рабочих условий, %/°С | Оборудование нижнего уровня ИВК |
| ИК воспроизведения силы постоянного тока | от 0 до 20 мА | ± (0,15 от знач + 0,05 от диап) | ± (0,02 от знач + 0,032 от диап) | CE1000, CE1500 (АО2622) |
| от 0 до 20 мА | ± (0,045 от знач + 0,025 от диап) | ± (0,015 от знач + 0,013 от диап) | CE1000, CE1500 (АО2632) | |
| от 0 до 20 мА | ± (0,08 от знач + 0,05 от диап) | ± (0,015 от знач + 0,032 от диап) | CE1000, CE1500 (АО4622) | |
| от 0 до 20 мА | ± (0,04 от знач + 0,022 от диап) | ± (0,01 от знач + 0,012 от диап) | CE1000, CE1500 (АО4632) |
| Тип ИК | Диапазон выходного сигнала | Пределы основной допускаемой приведенной погрешности, % | Пределы дополнительной приведенной погрешности от влияния температуры окружающей среды в пределах рабочих условий, %/°С | Оборудование нижнего уровня ИВК |
| ИК воспроизведения силы постоянного тока | от 0 до 20 мА | ± 0,18 | ± 0,002 | CE3000 (AS111-1, AS111-2 AS135-1, AS135-2) |
| от 4 до 20 мА | ± 0,18 | ± 0,002 | CE3000 (AS111-1, AS111-2 AS135-1, AS135-2) | |
| от 1 до 22 мА | ± 0,1 | ± 0,0035 | CE3500 (T8480) | |
| от 4 до 20 мА | ± 0,31 | ± 0,01 | NEYRPIC T.SLG UPC, NEYRPIC T.SLG SPC | |
| от 0 до 5 мА | ± 0,2 | ± 0,002 | TRM4 | |
| от 0 до 10 мА | ± 0,1 | ± 0,002 | TRM4 | |
| от 0 до 20 мА | ± 0,1 | ± 0,002 | TRM4 | |
| от 4 до 20 мА | ± 0,1 | ± 0,002 | TRM4 | |
| от минус 5 до плюс 5 мА | ± 0,2 | ± 0,0012 | TRM4 | |
| от минус 10 до плюс 10 мА | ± 0,1 | ± 0,0012 | TRM4 | |
| от минус 20 до плюс 20 мА | ± 0,1 | ± 0,0012 | TRM4 | |
| ИК воспроизведения напряжения постоянного тока | от минус 10 до плюс 10 В | ± (0,15 от знач + 0,05 от диап) | ± (0,02 от знач + 0,032 от диап) | CE1000, CE1500 (АО2622) |
| от минус 10 до плюс 10 В | ± (0,045 от знач + 0,025 от диап) | ± (0,015 от знач + 0,013 от диап) | CE1000, CE1500 (АО2632) | |
| от минус 10 до плюс 10 В | ± (0,08 от знач + 0,05 от диап) | ± (0,015 от знач + 0,032 от диап) | CE1000, CE1500 (АО4622) | |
| от минус 10 до плюс 10 В | ± (0,04 от знач + 0,022 от диап) | ± (0,01 от знач + 0,012 от диап) | CE1000, CE1500 (АО4632) | |
| от минус 10 до плюс 10 В | ± 0,25 | ± 0,01 | NEYRPIC T.SLG UPC, NEYRPIC T.SLG SPC |
Условия эксплуатации:
- температура окружающей среды, °С
от 0 до плюс 40 от 5 до 95 (без конденсации) от 86 до 106
24 - 15 % / + 20 % 48 - 15 % / + 20 % 120 - 15 % / + 10 % 230 - 15 % / + 10 % 50/60 - 6 % / + 4 %
- относительная влажность воздуха, %
- атмосферное давление, кПа Напряжение питания, В:
- от сети постоянного тока
- от сети переменного тока
- частота, Гц
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Комплекс измерительно-вычислительный ALSPA (в соответствии с заказом)
1 шт. 1 экз. 1 экз.
Паспорт
Методика поверки
осуществляется по документу МП 53451-13 «Комплексы измерительно-вычислительные ALSPA. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в апреле 2013 г. Основные средства поверки: калибратор многофункциональный Calys 50R:
- диапазон воспроизведения силы постоянного тока от 0 до 24 мА, погрешность 0,018% ИВ +2 мкА;
- диапазон воспроизведения напряжения постоянного тока от 0 до 20 В, погрешность
0,015% ИВ + 300 мкВ;
- воспроизведение электрических сигналов термопар K, J, T, B, R, S, E, N, пределы допускаемой погрешности 0,00005Тх + 1 е.м.р.;
- воспроизведение электрических сигналов термопреобразователей сопротивления Pt 100, пределы допускаемой погрешности 0,00005Тх + 1 е.м.р.
мультиметр Fluke 87V Ex:
- диапазон измерений напряжения постоянного тока от 10 мкВ до 1000 В, пределы допускаемой относительной погрешности измерений ± (0,05% + 1);
- диапазон измерений силы постоянного тока от 0,01 мкА до 10 А, пределы допускаемой относительной погрешности измерений ± (0,2% + 2).
калибратор универсальный Fluke 5520A:
- диапазон воспроизведения напряжения постоянного тока от 0 до 32,99 В, погрешность 0,00001Ax + 0,0000006A^
генератор сигналов произвольной формы 33220A, диапазон частот от 1 мкГц до 20 МГц, относительная погрешность задания частоты 10-5.
частотомер электронно-счетный ОТ53131А, диапазон измерения частоты -0-225 МГц, относительная погрешность измерения частоты 10-6.
мегомметр MEG1000 с основной относительной погрешностью измерения не более ±20% в диапазоне измерения сопротивления 1 - 9999 МОм при напряжении 500 В.
радиочасы МИР РЧ-01, принимающие сигналы спутниковой навигационной системы Global Positioning System (GPS), пределы допускаемой абсолютной погрешности ±1 мкс. Сведения о методиках (методах) измерений
приведены в соответствующем разделе паспорта на комплексы измерительновычислительные ALSPA.
Нормативные и технические документы, устанавливающие требования к комплексам измерительно-вычислительным ALSPA
1. ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 30 А»;
2. ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»;
3. ГОСТ 8.129-99 «ГСИ. Государственная поверочная схема для средств измерений времени и частоты»;
4. ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;
5. Техническая документация фирмы «ALSTOM Power Sp.z o.o.w Warszawie, Oddzial we Wroclawiu», Польша.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
