| Номер в госреестре | 53455-13 |
| Наименование СИ | Приборы для измерений электрического тока и сопротивления |
| Обозначение типа СИ | Milli-TO3, Milli-TO3 cable, TO-3, TO-3 cable, MO-3 |
| Изготовитель | "H.-P. FISCHER ELEKTRONIK GmbH & Co. Industrie- und Labortechnik KG", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 30.03.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Приборы для измерений электрического тока и сопротивления Milli-TO3, Milli-TO3 cable, TO-3, TO-3 cable, MO-3 (далее - приборы) предназначены для измерений силы постоянного электрического тока и сопротивления постоянному току, а также определения удельного электрического сопротивления.
Принцип действия приборов в режиме измерений силы постоянного тока основан на измерении при помощи аналого-цифрового преобразователя (АЦП) падения напряжения на встроенных мерах сопротивления. В режиме измерения сопротивления принцип действия приборов основан на воспроизведении испытательного напряжения при помощи цифроаналогового преобразователя (ЦАП), которое прикладывается к измеряемому сопротивлению. Приборы измеряют силу тока и падение напряжения на измеряемом и встроенном опорном сопротивлениях при помощи АЦП и производят расчет измеряемого сопротивления по закону Ома.
Каждый прибор выполнен моноблоком в металлическом корпусе. На лицевой панели каждого прибора имеются два жидкокристаллических табло индикации, каждый из которых содержит по две 20-имвольные строки. На левое табло индикации в режиме измерений выводятся установленный пользователем предел измерений и диапазон возможных значений измеряемой величины. На правое табло индикации выводятся результаты измерения в формате
2 У, 3 У, или 4 У и служебная информация, например, о превышении предела измеряемой величины. Приборы обеспечивают работу под управлением команд, поступающих через двусторонний интерфейс RS-232 от компьютера и могут передавать результат измерения на компьютер. Приборы могут измерять сопротивление по двухпроводной и четырехпроводной схемам.
Приборы Milli-TO3, Milli-TO3 cable, TO-3, TO-3 cable, MO-3 отличаются функциональными возможностями и типами присоединительных разъёмов.

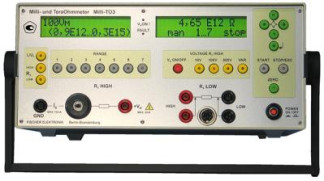

Внешний вид приборов и обозначение мест для размещения знака утверждения типа представлены на рисунках 1- 5.
(N1 CN
| IP- - - * Mill- | pnl rn-iflfc-lniBlP- Mill rub jIih « | D * | ||
| WOT tt1 (9>@E&..336E6>|g| | —E-auto 1...7 | - ft stop | # | |
| I j . j t “Г . ^ 0 © © | i i | 1 Э i) | i J | | |
| "JJ. n.Mh •. (§) • * maU LUmP h*r *ninn V | н.иои Ф # | J | ЛН A | |
| L | ||||
Рисунок 2 - Прибор для измерений электрического тока и сопротивления Milli-TO3 cable
Знак
утверждения
¥етэ-4Ип»Г4Пг ТО -3 %
/
i P0UPT С0>ЭЕ12.
I J д
■Г1 .A. I
2.;;В»ЗЕ15> [ nan 1...7 stop' 0
W4I^W»
* ©
ч © 0(^00000
Конструкция приборов обеспечивает защиту от несанкционированного доступа к рабочим частям, воздействие на которые могло бы повлиять на результаты измерений. Защита от несанкционированного доступа осуществляется наклеиванием голографических наклеек на места возможного доступа к рабочим частям приборов. Схемы пломбировки от несанкционированного доступа представлены на рисунке 6.
Программное обеспечение (ПО) приборов состоит из внешнего ПО и встроенного ПО. Идентификационные данные ПО представлены в таблицах 1-8.
Таблица 1 - Идентификационные данные внешнего ПО приборов для измерений электрического тока и сопротивления Milli-TO3 и Milli-TO3 cable_
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО | Алгоритм вычисления цифрового идентификатора ПО |
| MT3V2.53.exe | MT3_V2-53_32+64b | V.2.53 | 192CEC98 | CRC32 |
Таблица 2 - Идентификационные данные внешнего ПО приборов для измерений электрического тока и сопротивления TO-3 и TO-3 cable_
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО | Алгоритм вычисления цифрового идентификатора ПО |
| TO3_V2.33.exe | TO3_V2-33_32+64b | V.2.33 | BE951CCF | CRC32 |
Таблица 3 - Идентификационные данные внешнего ПО для приборов для измерений электрического тока и сопротивления MO-3
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО | Алгоритм вычисления цифрового идентификатора ПО |
| _ISDEL.EXE | MO3-GUI_V221 | V.2.11 | DB6FF40D | CRC32 |
Идентификационные данные встроенного ПО представлены в таблицах 4-7.
Таблица 4 - Идентификационные данные встроенного ПО приборов для измерений электрического тока и сопротивления Milli-TO3
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО | Алгоритм вычисления цифрового идентификатора ПО |
| MC04W662.bim | MT3BASV062 | V.062 | BDB1F08A | CRC32 |
Таблица 5 - Идентификационные данные встроенного ПО приборов для измерений электрического тока и сопротивления Milli-TO3 cable
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО | Алгоритм вычисления цифрового идентификатора ПО |
| MC23W611.bim | MT3cable BAS V011 | V.011 | 924A413E | CRC32 |
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО | Алгоритм вычисления цифрового идентификатора ПО |
| TD04W637.bin | TO3BASV037 | V.037 | 3965EFFD | CRC32 |
Таблица 7 - Идентификационные данные встроенного ПО приборов для измерений электрического тока и сопротивления TO-3 cable
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО | Алгоритм вычисления цифрового идентификатора ПО |
| TD20W607.bin | TO3cable BAS V007 | V. 007 | CDA4345C | CRC32 |
Таблица 8- Идентификационные данные встроенного ПО приборов для измерений электрического тока и сопротивления MO-3
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО | Алгоритм вычисления цифрового идентификатора ПО |
| MD04W627 | MO3 BAS V027 | V.027 | 2814795C | CRC32 |
Защита автономного (внешнего) ПО от непреднамеренных изменений обеспечивается средствами операционной системы путем установки значения «Только для чтения» (“Read Only”) свойства файлов. Защита программы от преднамеренных изменений обеспечивается функциями резервного копирования.
Встроенное ПО записано в микросхемы. Защита встроенного ПО от непреднамеренных и преднамеренных изменений обеспечивается путем нанесения наклеек предотвращающих доступ внутрь приборов к микросхемам.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Метрологические и технические характеристики приборов приведены в таблице 1. Таблица 1
| Наименование характеристики | Значение |
| Измерение электрического сопротивления в режиме Rx-High (для Milli-TO3, Milli-TO3 cable, TO-3, TO-3 cable) | |
| Количество диапазонов | 7, с автоматическим или ручным выбором |
| Наименование характеристики | Значение |
| Диапазоны измерений сопротивления, Ом: - при испытательном напряжении иисп = 1 В диапазон 1 диапазон 2 диапазон 3 диапазон 4 диапазон 5 диапазон 6 диапазон 7 | от 9102 до 3105 от 9103 до 3,3106 от 9104 до 3,3107 от 9 106 до 3,3108 от 9107 до 3,3109 от 9108 до 3,3-1010 от 9109 до 3,3-Ю11 |
| - при испытательном напряжении иисп = 10 В диапазон 1 диапазон 2 диапазон 3 диапазон 4 диапазон 5 диапазон 6 диапазон 7 | от 9103 до 3,3-106 от 9 104-до 3,3-107 от 9 106 до 3,3-108 от 9107 до 3,3-109 от 9108 до 3,3-1010 от 9109 до 3,3-Ю11 от 91010 до 3,3-1013 |
| - при испытательном напряжении иисп = 100 В диапазон 1 диапазон 2 диапазон 3 диапазон 4 диапазон 5 диапазон 6 диапазон 7 | от 9104-до 3,3-107 от 9106-до 3,3-108 от 9107 до 3,3-109 от 9108 до 3,3-1010 от 9109 до 3,3-Ю11 от 91010 до 3,3-1012 от 91011 до 3-1014 |
| - при испытательном напряжении иисп = 500 В диапазон 1 диапазон 2 диапазон 3 диапазон 4 диапазон 5 диапазон 6 диапазон 7 | от 9106-до 3,3-108 от 9107-до 3,3-109 от 9108 до 3,3-1010 от 4,5 109 до 1,6-Ю11 от 4,51010 до 1,6-1012 от 4,5-Ю11 до 1,6-1013 от 4,51013 до 1,6-1015 |
| Пределы допускаемой относительной погрешности измерений сопротивления, %: для диапазонов 1-5 для диапазона 6 для диапазона 7: - сопротивлений до 1,6-1014 Ом - сопротивлений от 1,6-1014 Ом до 1,6-1015 Ом | ± 0,8 ± 1,0 ± 1,5 ± 50 |
| Диапазон испытательного напряжения, В | от 1 до 500 |
| Пределы допускаемой относительной погрешности воспроизведения испытательного напряжения, % | ± 0,3 |
| Измерение электрического сопротивления в режиме Rx-Low (только для модификаций Milli-TO3, Milli-TO3 cable, MO3) | |
| Диапазон измерений электрического сопротивления, Ом | от 1,8010-1 до 1,8105 |
| Пределы допускаемой относительной погрешности измерений сопротивления, % | ± 0,5 |
| Наименование характеристики | Значение |
| Измерение силы постоянного тока (только для модификаций Milli-TO3, Milli-TO3 cable, TO3, TO3 cable) | |
| Диапазон измерений силы тока, А | от 1,110-12 до 1,110-3 |
| Число разрядов индикации дисплея | 3-1/2 |
| Количество диапазонов | 7 |
| Пределы допускаемой относительной погрешности измерений силы постоянного тока, %: для диапазонов 1-5 для диапазона 6 для диапазона 7 | ± 0,5 ± 0,7 ± 1,5 |
| Напряжение питания от сети переменного тока частотой (50 ± 1) Гц, В | от 207 до 244 |
| Потребляемая мощность, В-А | 30 |
| Габаритные размеры (длинахширинахвысота), мм, не более | (430x150x300) |
| Масса, кг, не более | 5,5 |
| Рабочие условия эксплуатации: - атмосферное давление, кПа - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 35 °С, % | от 84 до 106,7 от 18 до 28 80 |
Знак утверждения типа наносится на лицевую панель приборов в виде пленочного изображения и на титульные листы эксплуатационной документации типографским способом.
Комплект поставки приведен в таблице 2. Таблица 2 - Комплект поставки
| Наименование | Обозначение | Количество | Примечания |
| Прибор для измерений электрического тока и сопротивления Milli-TO3 или Milli-TO3 cable или TO-3 или TO-3 cable или MO-3 | 1 шт. | по заказу | |
| Руководство по эксплуатации | Milli-TO3.00TO | 2 шт. | В бумажном виде и на CD-диске на каждый прибор |
| Milli-TO3 cable.00TO | |||
| ТО-3.001РЭ | |||
| ТО-3 cable.00TO | |||
| МО-3.001 РЭ | |||
| Инструкция. Приборы для измерений электрического тока и сопротивления Milli-TO3, Milli-TO3 cable, ТО-3, ТО-3 cable, МО-3. Методика поверки. | МГФК.411134.004МП | 1 шт. |
осуществляется по документу МГФК.411134.004МП «Инструкция. Приборы для измерений электрического тока и сопротивления Milli-TO3, Milli-TO3 cable, ТО-3, ТО-3 cable, МО-3. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в марте 2013 г.
Основные средства поверки:
- калибратор постоянного тока (рабочий эталон 2-го разряда) НК4-1, рег. № 12261-98 (диапазон воспроизведения постоянного тока от 10-2 до 10-17 А, пределы допускаемой относительной погрешности ± (0,08-25) %; диапазон воспроизведения электрического сопротивления от 103 до 1019 Ом, пределы допускаемой погрешности ± (0,05-25) %);
- катушка электрического сопротивления Р310, рег. № 1162-58 (0,001 Ом, к.т. 0,01);
- магазин электрического сопротивления Р4834, рег. № 11326-90 (диапазон
2 5
воспроизведения электрического сопротивления от 10 до 10 Ом, пределы допускаемой погрешности ± (0,01 - 0,02) %);
- вольтметр универсальный В7-78/1, рег. № 31773-06 (диапазон измерений до 1000 В, пределы допускаемой погрешности ± 0,005 %).
Сведения о методах измерений приведены в разделах «Методика проведения измерений» в руководствах по эксплуатации Milli-TO3.001РЭ, Milli-TO3 cable.001РЭ, ТО-3.001РЭ, ТО-3 cable.00TO, МО-3.001РЭ.
Нормативные и технические документы, устанавливающие требования к приборам для измерений электрического тока и сопротивления Milli-TO3, Milli-TO3 cable, ТО-3, ТО-3 cable, МО-3
ГОСТ 8.022 - 91 Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1-10-16 - 30 А.
ГОСТ 8.028 - 86 Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.
Техническая документация фирмы-изготовителя.
Осуществление деятельности при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
