ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Измерители показателей качества электрической энергии «Ресурс-иР2-4.30» Назначение средства измерений
Измерители показателей качества электрической энергии «Ресурс-иБ2-4.30» (далее -приборы) предназначены для измерений показателей качества электрической энергии (далее - ПКЭ) в соответствии с требованиями ГОСТ Р 51317.4.30-2008 и ГОСТ Р 54149-2010, параметров напряжения, силы тока, мощности, энергии и углов фазовых сдвигов в трехфазных трехпроводных и трехфазных четырехпроводных электрических сетях переменного тока частотой 50 Гц.
Описание
Принцип действия приборов основан на предварительном масштабировании входных сигналов напряжения и тока с последующими преобразованиями их в цифровой код и обработкой, основанной на быстром преобразовании Фурье.
Приборы предназначены для автономной работы и для работы в составе автоматизированных информационно-измерительных систем внутри помещения.
Приборы выполнены в изолированном корпусе. На лицевой панели приборов расположены дисплей для отображения результатов измерений и вспомогательной информации, кнопки управления, позволяющие управлять работой приборов, оптический порт для обмена данными с внешними устройствами (компьютер) и светодиодные индикаторы, выдающие визуально наблюдаемый сигнал функционирования приборов.
В нижней части корпуса приборов (конструктивное исполнение корпуса приборов для навесного монтажа) или на задней панели приборов (конструктивное исполнение корпуса приборов для щитового монтажа) расположены винтовые клеммные соединители, предназначенные для подключения к измерительным цепям напряжения и тока; соединители дополнительного входа электропитания; соединители для подключения интерфейсных линий RS-232, RS-485 и Ethernet; винтовые клеммные соединители для подключения к цепям управления (импульсные входы и выходы). Доступ к соединителям (конструктивное исполнение корпуса приборов для навесного монтажа) возможен только при снятой защитной крышке, которая пломбируется пользователем после выполнения необходимых подключений.
Приборы имеют три измерительных входа напряжения, соединенных по схеме «звезда», и один общий измерительный вход, являющийся для фазных измерительных входов напряжения общей точкой, а также три измерительных входа тока.
Приборы выпускаются в модификациях, отличающихся номинальным значением силы тока, конструктивным исполнением, классом характеристик процесса измерений по ГОСТ Р 51317.4.30-2008.
Структура условного обозначения модификации приборов:
« Ресурс-UF2-4.30-X-X-X»
Номинальный ток, в амперах:
1 - для приборов, предназначенных для подключения к трансформаторам тока с номинальным вторичным током 1 А 5 - для приборов, предназначенных для подключения к трансформаторам тока с номинальным вторичным током 5 А
Класс характеристик процесса измерений по ГОСТ Р 51317.4.30-2008:
А - класс А
S - класс S_
Конструктивное исполнение: в - для щитового монтажа н - для навесного монтажа
Программное обеспечение
Программное обеспечение приборов является встроенным и обеспечивает управление работой всех модулей приборов, получение и обработку результатов измерений, представление результатов измерений на индикаторе приборов, обеспечение связи с внешними устройствами.
Программное обеспечение приборов состоит из двух взаимодействующих модулей. Первый модуль реализует функции, связанные с вычислением значений измеряемых приборами параметров, и является метрологически значимым. Второй модуль обеспечивает интерфейс пользователя.
Идентификационные данные метрологически значимого программного обеспечения приборов приведены в таблице 1.
Т аблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер программного обеспечения) | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Программа ЦСП для «Ресурс-Ш2-4.30» | UF2-430.ldr | 02.27 | ce7d0e4a6b4fe85f 2b133ed919aa4f2d | MD5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «С» в соответствии с МИ 3286-2010.

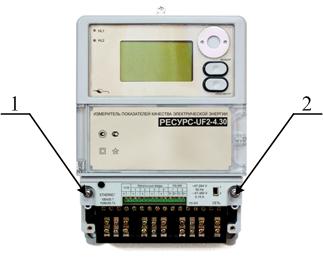

Внешний вид и схемы пломбирования приборов различных модификаций представлены на рисунке 1 и рисунке 2.
Позиция 1 - место установки пломбы предприятия-изготовителя.
Позиция 2 - место установки пломбы поверителя.
Позиция 3 - место установки пломбы пользователя.
Позиция 1 - место установки пломбы предприятия-изготовителя.
Позиция 2 - место установки пломбы поверителя.
Рисунок 2 - Внешний вид и схема пломбирования приборов для щитового монтажа
«Ресурс-ИБ2-4.30-Х-Х-в»
Технические характеристики
Номинальное среднеквадратическое значение фазного/междуфазного напряжения ином равно (100/л/3 )/100 В и 220/(220- л/3) В.
Номинальное среднеквадратическое значение силы тока /ном равно 1 А для модификаций «Ресурс-ИБ2-4.30-1-Х-Х» и 5 А для модификаций «Ресурс-иБ2-4.30-5-Х-Х».
Максимальное среднеквадратическое значение силы тока /макс равно 1,5/ном.
Диапазоны измерений и пределы допускаемых основных погрешностей приборов при измерении ПКЭ, параметров напряжения, силы тока, углов фазового сдвига, мощности и энергии соответствуют требованиям, приведённым в таблице 2.
Измеряемые ПКЭ и параметры напряжения, приведённые в таблице 2, относятся к фазным и междуфазным напряжениям, а измеряемые параметры мощности - к однофазным и трёхфазной мощностям.
Т аблица 2
| Измеряемый параметр | Диапазон измерений | Пределы допускаемой основной погрешности (абсолютной А; относительной 8, %; приведённой у, %) | Примечание | Класс характеристик процесса измерений по ГОСТ Р 51317.4.302008 |
| 1 Среднеквадратическое значение напряжения U Х), В | от 0,1 •ином23 до 1,5 • ином | ± 0,1 (у) | Пределы допускаемой погрешности у относительно ином | А |
| от 0,2-ином2) до 1,2ином | ± 0,2 (у) | S |
| 2 Отрицательное отклонение напряжения 5U(-), % | от 0 до 90 | ± 0,1 (А) | - | А |
| от 0 до 80 | ± 0,2 (А) | S |
| 3 Положительное отклонение напряжения 5U(+), % | от 0 до 50 | ± 0,1 (А) | - | А |
| от 0 до 20 | ± 0,2 (А) | S |
| 4 Установившееся отклонение напряжения 5UV 3), % | от - 20 до 20 | ± 0,2 (А) | - | А, S |
| 5 Частота f Гц | от 42,5 до 57,5 | ± 0,01 (А) | - | А |
| ± 0,02 (А) | S |
| 6 Отклонение частоты Af Г ц | от - 7,5 до 7,5 | ± 0,01 (А) | - | А |
| ± 0,02 (А) | S |
| 7 Коэффициент несимметрии напряжений по обратной последовательности K2U, % | от 0 до 20 | ± 0,15 (А) | - | А |
| ± 0,3 (А) | S |
| 8 Коэффициент несимметрии напряжений по нулевой последовательности K0U, % | от 0 до 20 | ± 0,15 (А) | - | А |
| ± 0,3 (А) | S |
| 9 Коэффициент искажения синусоидальности кривой напряжения Ku, % | от 0,5 до 30 | ± 0,05 (А) | Ки < 1 U > 0,8-^ом | А, S |
| ± 5,0 (8) | Ки > 1 U > 0,8-ином |
| ± 0,05-ином/иа) (А) | Ки < ином/и(1) U < 0,8-ином |
| ± 5,0 (8) | Ки > ином/и(1) и < 0,8ином |
| Измеряемый параметр | Диапазон измерений | Пределы допускаемой основной погрешности (абсолютной А; относительной 8, %; приведённой у, %) | Примечание | Класс характеристик процесса измерений по ГОСТ Р 51317.4.302008 |
| 10 Коэффициент n-ой гармонической составляющей напряжения Ки(п), % (для п от 2 до 50) | от 0,1 до 20 | ± 0,05 (А) | Ки(п) < 1 U > 0,8^^ном | А, S |
| ± 5,0 (8) | KU(n) > 1 U > 0,8^ином |
| ± 0,05ином/иа) (А) | KU(n) < ином/и(1) U < 0,8-^ом |
| ± 5,0 (8) | KU(n) > Uном/U(1) U < 0,8•Uном |
| 11 Коэффициент m-ой интергармонической составляющей напряжения КUisg(m), % (для m от 1 до 49) | от 0,1 до 20 | ± 0,05 (А) | KUisg(m) < 1 U > 0,8•Uном | А, S |
| ± 5,0 (8) | KUisg(m) > 1 U > 0,8•Uном |
| ± 0,05ином/иа) (А) | KUisg(m) < ^ном^!) U < 0,8•Uном |
| ± 5,0 (8) | KUisg(m) > Uном/U(1) U < 0,8-^ом |
| 12 Длительность провала и прерывания напряжения c | от 0,02 до 60 | ± T (А) | T II | А, S |
| 13 Глубина провала напряжения лип, % | от 10 до 99 | ± 0,2 (А) | - | А |
| ± 1 (А) | S |
| 14 Длительность перенапряжения Л^пер^ с | от 0,02 до 60 | ± T (А) | T II | А, S |
| 15 Коэффициент перенапряжения Кпери, отн.ед. | от 1,1 до 2,0 | ± 0,002 (А) | - | А |
| от 1,1 до 1,5 | ± 0,01 (А) | S |
| 16 Доза фликера (кратковременная Pst, длительная Pit) отн.ед. | от 0,2 до 10 | ± 5 (8) | - | А |
| от 0,4 до 4 | ± 10 (8) | S |
| 17 Среднеквадратическое значение силы тока I 4), А | от 0,011ном до 1,51ном | ± 0,1 (у) | Пределы допускаемой погрешности у относительно 1макс | А |
| ± 0,2 (у) | S |
| 18 Коэффициент искажения синусоидальности кривой тока К1, % | от 1 до 100 | ± 0,15 (А) | Ki < 3 0,057ном < I < 1,51ном | А, S |
| ± 5,0 (8) | Ki > 3 0,05 Тном < I < 1,5 1ном |
| Измеряемый параметр | Диапазон измерений | Пределы допускаемой основной погрешности (абсолютной А; относительной 8, %; приведённой g, %) | Примечание | Класс характеристик процесса измерений по ГОСТ Р 51317.4.302008 |
| 19 Коэффициент n-ой гармонической составляющей тока КдП), % (для n от 2 до 50) | от 0,2 до 200/n | ± 0,15 (А) | КДп) < 3 0,05^1ном < I < 1,5 •Лом | А, S |
| ± 5,0 (8) | Ki(n) > 3 0,05^1ном < I < 1,5^1ном |
| 20 Коэффициент m-ой интергармонической составляющей тока КIisg(m), % (для m от 1 до 49) | от 0,2 до 200/(m + 1) | ± 0,15 (А) | KIisg(m) < 3 0,057ном < I < 1,51ном | А, S |
| ± 5,0 (8) | KIisg(m) > 3 0,05 -!ном < I < 1,5!ном |
| 21 Угол фазового сдвига между фазными напряжениями основной частоты фи | от - 180° до 180° | ± 0,1° (А) | 0,8- ином < U < 1,2 • ином | - |
| 22 Угол фазового сдвига между напряжением и током фи1 5) | от - 180° до 180° | ± 0,1° (А) | 0,05 • ^ом < I < 1,5 • Ьом 0,8 • ином < и < 1,2 • ином | - |
| ± 0,3° (А) | 0,01 Тном < I < 0,05 • !ном 0,8-ином < и < 1,2 • ином |
| ± 3,0° (А) | 0,01 Тном < I < 1,5 • Ьом 0,01 -ином < и < 0,8 • ином |
| 23 Угол фазового сдвига между n-ми гармоническими составляющими напряжения и тока jui(n) | от - 180° до 180° | ± 3° (А) | 0,05- !ном < I < 1,5 • Ьом 0,8 • ином < и < 1,2 • ином 5 % < Km < (200/n) % 5 % < Ким < 20 % | - |
| ± 5° (А) | 0,05- !ном < I < 1,5 • !ном 0,8 • ином < и < 1,2 • ином 1 % < K(n) < 5 % 1 % < KU(n) < 5 % |
| ± 15° (А) | 0 1 ^ном < I < 1,5 • Iном 0,8 • ином < и < 1,2 • ином 0,3 % < KI(n) < 1 % 0,2 % < Ku(m) < 1 % |
| Измеряемый параметр | Диапазон измерений | Пределы допускаемой основной погрешности (абсолютной А; относительной 8, %; приведённой у, %) | Примечание | Класс характеристик процесса измерений по ГОСТ Р 51317.4.302008 |
| 24 Активная мощность Р | от 0,8• ином до 1,2•Uном, от 0,011ном до 1,5/ом, 0,25 < \Kp\ < 1 | ± 0,2 (8) | 0,05-/ном < / < 1,5-/ном 0,8 < \Kp\ < 1, где KP = P/S | - |
| ± 0,4 (8) | 0,01-/ном < / < 0,05-/ном 0,8 < \Kp\ < 1 |
| ± 0,3 (8) | 0,1-/ном < / < 1,5-/ном 0,5 < \Kp\ < 0,8 |
| ± 0,5 (8) | 0,02-/ном < / < 0,1-/ном 0,5 < \Kp\ < 0,8 |
| ± 0,5 (8) | 0,1-/ном < / < 1,5-/ном 0,25 < \Kp\ < 0,5 |
| 25 Реактивная мощность Q = V S2 - P2 , реактивная мощность сигнала основной частоты Q(1) = U(1)-I(1)-sinju/(1) | от 0,8 • ином до 1,2-ином от 0,02-/ном до 1,5•/ном, 0,25 < \Kq\ < 1 | ± 0,5 (8) | 0,05-/ном < / < 1,5-/ном 0,8 < \Kq\ < 1, где Kq = Q/S | - |
| ± 0,75 (8) | 0,02-/ном < / < 0,05-/ном 0,8 < \Kq\ < 1 |
| ± 0,5 (8) | 0,1-/ном < / < 1,5-/ном 0,5 < \Kq\ < 0,8 |
| ± 0,75 (8) | 0,05-/ном < / < 0,1-/ном 0,5 < \Kq\ < 0,8 |
| ± 0,75 (8) | 0,1-/ном < / < 1,5-/ном 0,25 < \KQ\ < 0,5 |
| 26 Полная мощность S | от 0,8• ином до 1,2•Uном, от 0,01/ном до 1,5/ном | ± 0,5 (8) | 0,05/ом < / < 1,5^/ном | - |
| ± 1,0 (8) | 0,0Мном < / < 0,05/ном |
| 27 Активная энергия WA (по ГОСТ Р 523232005, класс точности 0,2S) | от 0,8 ином до 1,2•Uном, от 0,01/ном до 1,5•/ном, 0,25 < \Kp\ < 1 | ± 0,2 (8) | 0,05-/ном < / < 1,5-/ном \Kp\ = 1 | - |
| ± 0,4 (8) | 0,01/ном < / < 0,05-/ном \Kp\ = 1 |
| ± 0,3 (8) | 0,1-/ном < / < 1,5-/ном \Kp\ = 0,5 (при индуктивной нагрузке) и \Kp\ = 0,8 (при емкостной нагрузке) |
| ± 0,5 (8) | 0,02-/ном < / < 0,1-/ном \Kp\ = 0,5 (при индуктивной нагрузке) и \Kp\ = 0,8 (при емкостной нагрузке) |
| Измеряемый параметр | Диапазон измерений | Пределы допускаемой основной погрешности (абсолютной А; относительной 8, %; приведённой у, %) | Примечание | Класс характеристик процесса измерений по ГОСТ Р 51317.4.302008 |
| | | ± 0,5 (8) | 0,1-1ном < 1 < 1,5-1ном \Кр\ — 0,25 (при индуктивной нагрузке) и \Кр| — 0,5 (при емкостной нагрузке) | - |
| 28 Реактивная энергия Wp (по ГОСТ Р 524252005, класс точности 1) | от 0,8 • ^ном до 1,2 • Uном, от 0,02'1ном до 1,5/ом 0,25<\sinjUi(1)\< <1 | ± 1,0 (8) | 0,05-1ном < I < 1,5-1ном \sin jUi(1)\ — 1 | - |
| ±1,5 (8) | 0,02-1ном < I < 0,05/ном \sin jUi(1)\ — 1 |
| ± 1,0 (8) | 0,1-1ном < 1 < 1,5-1ном \sin jUi(1)\ — 0,5 |
| ± 1,5 (8) | 0,05-1ном < I < 0,1-1ном \sin jUi(1)\ — 0,5 |
| ± 1,5 (8) | 0,1-1ном < 1 < 1,5-1ном \sin jUi(1)\ — 0,25 |
| 1) Среднеквадратическое значение напряжения переменного тока U, напряжения основной частоты U(1), напряжения прямой последовательности U1, напряжения обратной последовательности U2, напряжения нулевой последовательности U0. 2) Нижняя граница диапазона измерений среднеквадратического значения напряжения прямой, обратной и нулевой последовательности составляет 0,01- UmM. 3) Установившееся отклонение напряжения основной частоты 5U(1) и напряжения прямой последовательности 5U1. 4) Среднеквадратическое значение силы переменного тока I, силы тока основной частоты I(1), силы тока прямой последовательности I1, силы тока обратной последовательности I2, силы тока нулевой последовательности I0. 5) Угол фазового сдвига между напряжением и током основной частоты jUI(1), напряжением и током прямой последовательности jUI1, напряжением и током обратной последовательности jUI2, напряжением и током нулевой последовательности jUI0. |
Пределы допускаемой дополнительной температурной погрешности приборов при измерении параметров, приведённых в строках 1 - 8, 13, 15, 17, 24 - 26 таблицы 2, составляют 0,5 пределов допускаемой основной погрешности на каждые 10 °С изменения температуры окружающей среды от нормального значения.
Пределы допускаемой дополнительной температурной погрешности приборов при отклонении температуры окружающей среды от нормального значения при измерении активной энергии составляют:
- ± 0,01 %/°С при 0,05-1ном < I < 1,51ном и \Кр\ — 1;
- ± 0,02 %/°С при 0,1-1ном < I < 1,5-1ном и \Кр\ — 0,5 (при индуктивной нагрузке).
Пределы допускаемой дополнительной температурной погрешности приборов при
отклонении температуры окружающей среды от нормального значения при измерении реактивной энергии составляют:
- ± 0,05 %/°С при 0,05-1ном < I < 1,5-1ном и \sin фюа) — 1;
- ± 0,07 %/°С при 0,1-1ном < I< 1,5-1ном и \sin jUi(1)\ — 0,5.
Пределы допускаемой погрешности измерения текущего времени по отношению к времени «Национальной шкалы координированного времени Российской Федерации UTC (SU)» для приборов класса А по ГОСТ Р 51317.4.30-2008 составляют ± 0,02 с.
Пределы допускаемой основной относительной погрешности измерений интервалов времени (хода часов) при отсутствии синхронизации с «Национальной шкалой координированного времени Российской Федерации UTC (SU)» составляют ± 6-10-6 (± 0,5 с/сут).
Пределы допускаемой дополнительной температурной погрешности измерений интервалов времени (хода часов) составляет ± 610-6 (± 0,5 с/сут) на каждые 10 °С изменения температуры окружающей среды от нормального значения.
На основании результатов измерений параметров, приведённых в таблице 2, приборы рассчитывают параметры силы тока и электрической мощности, приведённые в таблице 3. Показатели точности приборов для параметров, определяемых расчётным способом, зависят от метрологических характеристик приборов при измерении параметров, приведённых в таблице 2, и погрешности вычислений, не превышающей по модулю одну единицу младшего разряда результата расчёта.
Т аблица 3
| Наименование параметра, определяемого расчётным способом | Обозначение параметра | Формула для расчёта параметра |
| Коэффициент несимметрии тока по обратной последовательности | K2I | К 2 r = 12-100 2I I |
| Коэффициент несимметрии тока по нулевой последовательности | Kd | 0 0 ^iI ^ = о К |
| Активная мощность прямой последовательности | Р1 | P = и\ * I1- COS фип |
| Активная мощности обратной последовательности | Р2 | P2 = и2 *12 * COS фт 2 |
| Активная мощность нулевой последовательности | Р0 | P0 = и0 *10 * COS ФuI 0 |
| Реактивная мощность прямой последовательности | Q1 | Q1 = и1* I1* Sin Фин |
| Реактивная мощность обратной последовательности | Q2 | Q2 = и2 *12 * Sin ФUI2 |
| Реактивная мощность нулевой последовательности | Qg | Q0 = и0 *10 *sin ФuI 0 |
| Полная мощность прямой последовательности | S1 | S = uv Ij |
| Полная мощность обратной последовательности | S2 | S2 = и2 * 12 |
| Полная мощность нулевой последовательности | Sg | So = и 0 * Io |
| Активная фазная мощность n-ой гармонической составляющей (по каждой фазе А, В, С) | P(n) А, P(n) B, P(n) C | P = Ки (n) А ■ и(1)А Ki (n) А ■ I(1)A ф P(n) А = 100 100 фт(") А, P = Ки(n) B • и(1)В KI(n) B • I(1)B cos ф ") B = 100 100 (") B, P = Ки(n) C • и(1)С KI(n) C • I(1)C ф P(n) c = 100 100 COS фт(п) c |
| Наименование параметра, определяемого расчётным способом | Обозначение параметра | Формула для расчёта параметра |
| Активная трёхфазная мощность n-ой гармонической составляющей | Р(п) | P(n) P(n) А + P(n) В + P(n) С |
| Реактивная фазная мощность n-ой гармонической составляющей (по каждой фазе А, В, С) | Q(n) А, Q(n) B, Q(n) C | n KU(n) А - U( 1 )А K/( n) А - /(1 )А Q(n) А _ j00 U - М10^ - Sin Фи/(n) А , ^ KU(n) B' U(1)B Kl(n) B' /(1)B • Q(n) B _ j00 1 ' - "00U - Sin фи/ (n) B , ^ KU(n) С - U(1)С K/(n) С - /(1) С • Q(n) С = Чад U - U10q - Sin Фи/(n) С |
| Реактивная трёхфазная мощность n-ой гармонической составляющей | Q(n) | Q(n) = Q(n) А + Q(n) В + Q(n) С |
| Полная фазная мощность n-ой гармонической составляющей (по каждой фазе А, В, С) | S(n) А, S(n) B, S(n) С | S _ Ku (n ) А ■ U(1) А K/ (n) А ■ /(1)А (n) А 100 100 , S _ KU (n) B - U(1)B K/ (n) B ■ /(1)B (n) B _ 100 100 , S _ KU(n) C • U(1) C K/(n) C • /(1) C (n) C _ 100 100 |
| Полная трёхфазная мощность n-ой гармонической составляющей | S(n) | S(n) _ S(n) А + S(n) В + S(n) С |
| Коэффициент мощности по каждой фазе А, В, С | KpA, KpB, KP C | KPA _ —, PA Sa K _ Pb KPB _ S > SB KP С _ :Pl Sc |
| Трёхфазный коэффициент мощности | Kp | KP _ ^P, P S где P - активная трёхфазная мощность; S - полная трёхфазная мощность |
| Примечание - В обозначениях, относящихся к фазным параметрам, индексы A, B, C - обозначение соответствующей фазы. |
Входное сопротивление по измерительным входам напряжения приборов не менее
250 кОм при питании приборов через дополнительный вход электропитания.
Входное сопротивление по измерительным входам тока приборов не более 0,05 Ом. Нормальные условия применения приборов:
- нормальное значение температуры окружающего воздуха плюс 20 °С. Допускаемые отклонения от нормального значения ± 5 °С;
- нормальная область значений относительной влажности воздуха от 30 до 80 %;
- нормальная область значений атмосферного давления от 84 до 106 кПа (от 630 до 795 мм рт.ст.);
- нормальное значение напряжения сети переменного тока UmM. Допускаемые отклонения от нормального значения ± 2 %;
- нормальное значение частоты сети переменного тока 50,0 Гц. Допускаемые отклонения от нормального значения ± 0,5 Гц;
- коэффициент искажения синусоидальности кривой напряжения и тока не более 5 %.
Рабочие условия применения приборов:
- температура окружающего воздуха от минус 25 до плюс 55 °С;
- относительная влажность воздуха 90 % при температуре окружающего воздуха
30 °С;
- атмосферное давление от 70,0 до 106,7 кПа (от 537 до 800 мм рт.ст.).
Электропитание приборов может осуществляться через измерительные входы напряжения (цепи напряжения) фазным (междуфазным) напряжением переменного тока от 46 (78) до 440 (762) В частотой от 42,5 до 57,5 Гц.
Электропитание приборов может осуществляться через дополнительный вход электропитания гальванически связанный с измерительными входами напряжения напряжением постоянного тока в диапазоне от 47 до 380 В или напряжением переменного тока от 46 до 264 В частотой от 42,5 до 57,5 Гц. Данный вход используется при поверке приборов, а также для обеспечения непрерывной работы приборов при значении сигналов напряжений на всех измерительных входах менее 20 % от номинального значения.
Мощность, потребляемая каждой цепью напряжения приборов, при электропитании через измерительные входы напряжения не более 10 В-А.
Мощность, потребляемая каждой цепью тока, не более 1 В А.
Мощность, потребляемая приборами от источника дополнительного напряжения при электропитании через дополнительный вход электропитания, не более 10 В А.
Время установления рабочего режима не более 5 мин.
Приборы обеспечивают непрерывный режим работы без ограничения длительности (в течение среднего времени наработки на отказ).
Средняя наработка на отказ не менее 125000 ч.
Средний срок службы не менее 25 лет.
Габаритные размеры и масса приборов приведены в таблице 4.
Т аблица 4
| Модификация | Размеры, мм, не более (ширина х высота х глубина) | Масса, кг, не более, |
| Ресурс-Ш2-4.30-Х-Х-в | 150 х 150 х 170 | 1,5 |
| Ресурс-Ш2-4.30-Х-Х-н | 175 х 300 х 85 | 1,8 |
Сопротивление изоляции между корпусом и электрическими цепями приборов:
- не менее 20 МОм в нормальных условиях применения;
- не менее 5 МОм при температуре окружающего воздуха плюс 30 °С и относитель-
ной влажности воздуха 90 %.
Знак утверждения типа
Знак утверждения типа наносят на лицевую панель приборов методом шелкографии, на титульные листы паспорта и руководства по эксплуатации - типографским способом.
Комплектность
| Обозначение изделия и документа | Наименование изделия и документа | Количество |
| БГТК.411722.020 | Измеритель показателей качества электрической энергии «Ресурс-ОТ2-4.30» | 1 шт. |
| БГТК.464345.0011)’ 2) | GPS-приёмник | 1 шт. |
| БГТК.300567.0043) | Комплект принадлежностей | 1 шт. |
| БГТК.300567.0054) | Комплект принадлежностей | 1 шт. |
| БГТК.432265.0042) | Оптический преобразователь ОП-Я5232 | 1 шт. |
| БГТК.432265.0052) | Оптический преобразователь ОП-USB | 1 шт. |
| БГТК.685621.1432) | Кабель модемный RS232-RJ45-M | 1 шт. |
| БГТК.685621.1442) | Кабель нуль-модемный RS232-RJ45-NM | 1 шт. |
| БГТК.411722.020 РЭ | Измерители показателей качества электрической энергии «Ресурс-Ш2-4.30». Руководство по эксплуатации | 1 экз. |
| БГТК.411722.020 ПС | Измеритель показателей качества электрической энергии «Ресурс-ОТ2-4.30». Паспорт | 1 экз. |
| БГТК.411722.020 МП2) | Измерители показателей качества электрической энергии «Ресурс-ОТ2-4.30». Методика поверки | 1 экз. |
| - | Компакт-диск с программным обеспечением2-1 | 1 шт. |
| 1) Поставляется с приборами модификаций «Ресурс-ОТ2-4.30-Х-А-Х». 2) Поставляется только в соответствии с договором поставки. 3) Поставляется с приборами модификаций «Ресурс-ОТ2-4.30-Х-Х-в». 4) Поставляется с приборами модификаций «Ресурс-ОТ2-4.30-Х-Х-н». |
Поверка
осуществляется по документу БГТК.411722.020 МП «Измерители показателей качества электрической энергии «Ресурс-UF2-4.30». Методика поверки», утвержденному ГЦИ СИ ФГУ «ВНИИМС» в феврале 2013 г.
Основные средства поверки и регистрационные номера их типов:
1. Калибратор переменного тока «Ресурс-К2М» (Госреестр № 31319-12);
2. Портативный образцовый счётчик МТ 3000 (Госреестр № 35389-07);
3. Частотомер универсальный CNT-90 (Госреестр № 41567-09);
4. Радиочасы РЧ-011 (Госреестр № 35682-07).
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации «Измерители показателей качества электрической энергии «Ресурс-ОТ2-4.30». Руководство по эксплуатации. БГТК.411722.020 РЭ».
Нормативные и технические документы, устанавливающие требования к измерителям показателей качества электрической энергии «Ресурс-иР2-4.30»
2. ГОСТ 8.129-99 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений времени и частоты».
3. ГОСТ 8.551-86 «Государственная система обеспечения единства измерений. Государственный специальный эталон и государственная поверочная схема для средств измерений электрической мощности и коэффициента мощности в диапазоне частот 40-20000 Гц».
4. ГОСТ Р 8.648-2008 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений переменного электрического на-
2 9
пряжения до 1000 В в диапазоне частот от 1-10 до 2-10 Гц».
5. ГОСТ Р 8.655-2009 «Государственная система обеспечения единства измерений. Средства измерений показателей качества электрической энергии. Общие технические требования».
6. ГОСТ 13109-97 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения».
7. ГОСТ Р 51317.4.30-2008 (МЭК 61000-4-30:2008) «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии».
8. ГОСТ Р 51522.1-2011 (МЭК 61326-1:2005) Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний.
9. ГОСТ Р 52319-2005 (МЭК 61010-1:2001) «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования».
10. ГОСТ Р 52323-2005 (МЭК 62053-22:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S».
11. ГОСТ Р 52425-2005 (МЭК 62053-23:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии».
12. ГОСТ Р 54149-2010 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения».
13. МИ 1940-88 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений силы переменного тока от 1-10 до 25 А в диапазоне частот 20-1 -106 Гц».
14. МИ 1949-88 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений угла фазового сдвига между двумя
3 7
электрическими напряжениями в диапазоне частот 1-10 -2-10 ».
15. БГТК.411722.020 ТУ «Измерители показателей качества электрической энергии «Ресурс-ИБ2-4.30». Технические условия».
16. Постановление Правительства Российской Федерации от 1 декабря 2009 г. № 982 «Об утверждении единого перечня продукции, подлежащей обязательной сертификации, и единого перечня продукции, подтверждение соответствия которой осуществляется в форме принятия декларации о соответствия» (0110 Электроэнергия).
17. Гражданский кодекс Российской Федерации, статья 542. Качество энергии.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
