| Номер в госреестре | 53463-13 |
| Наименование СИ | Анализаторы нефтепродуктов |
| Обозначение типа СИ | Xplorer |
| Изготовитель | "Trace Elemental Instruments", Нидерланды |
| Год регистрации | 2013 |
| Срок свидетельства | 14.05.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Анализаторы нефтепродуктов Xplorer (далее - анализаторы) предназначены для измерения массовой концентрации серы, азота и хлора в нефти и нефтепродуктах.
Принцип действия анализаторов основан на сжигании проб в токе кислорода при помощи трубки сжигания (печи). Содержащиеся в пробе соединения серы и азота окисляются до SO2 и NO, органические хлориды до HCl. Количественное определение содержания серы основано на методе ультрафиолетовой - флуоресценции, азота - на методе хемилюминесценции, на кулонометрическом методе основано определение хлора и серы.
Анализаторы выпускаются четырех моделей: Xplorer, Xplorer-S, Xplorer-N и Xplorer-S,N. В анализаторах моделей Xplorer-S, Xplorer-N и Xplorer-S,N после печи, продукты окисления через фильтр твердых частиц и мембранный осушитель направляются для количественного определения на детекторы серы и/или азота, где при помощи фотоэлектрического умножителя (ФЭУ) фиксируется излучение квантов света испускаемых молекулами SO2 и/или NO, после воздействия на них УФ излучения и/или озона соответственно. Излучение преобразуется в электрический сигнал, который передается на персональный компьютер (ПК). В анализаторах модели Xplorer продукты окисления через сернокислотный скруббер направляются в кулонометрическую ячейку титрования, где в зависимости от комплектации, реализуется аргентомет-рическое или йодометрическое титрование для определения массовой концентрации хлора или серы соответственно.
Конструктивно анализаторы представляют собой блочную систему состоящую из модуля ввода образца, модуля окисления и измерительного модуля. Измерительные модули анализаторов моделей Xplorer-S и Xplorer-N взаимозаменяемы и могут быть установлены совместно на базе одной из этих моделей. В стандартной комплектации анализаторы поставляются с модулем ввода жидких образцов и могут до оснащаться модулями ввода твердых и газообразных образцов.

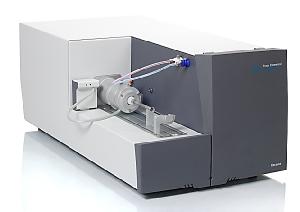

Внешний вид анализаторов представлен на рисунке 1.
Анализаторы оснащены внешним программным обеспечением TEIS, позволяющим осуществлять диагностику технического состояния системы, градуировку анализатора, контроль процесса измерений и сохранять результаты измерений. Кроме того, при известной плотности анализируемых образцов, программное обеспечение позволяет представлять результаты измерений в единицах массовой доли.
Идентификационные данные программного обеспечения
| Наименование ПО | Идентификационное наименование ПО | Номер версии ПО | Цифровой идентификатор ПО | Алгоритм вычисления цифрового идентификатора ПО |
| TEIS | GUI - TE Instruments software | 1.8 | 3f8c64cc0e42a1116 273e7302895d231 | MD-5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Технические характеристики | ||||
| Наименование характеристики | Модель | |||
| Xplorer | Xplorer-S | Xplorer-N | Xplorer- S,N | |
| Диапазон измерений массовой концентрации хлора, мг/дм3 | 0,05 1000 | - | - | - |
| Пределы допускаемой относительной погрешности, % | ||||
| - в диапазоне от 0,05 до 0,55 мг/дм3 | ± 30,0 | - | - | - |
| - в диапазоне св. 0,55 до 11,0 мг/дм3 | ± 10,0 | - | - | - |
| - в диапазоне св. 11,0 до 1000 мг/дм3 | ± 5,0 | - | - | - |
| Диапазон измерений массовой концентрации серы, мг/дм3 | 0,05 1000 | 0,05 10000 | - | 0,05-10000 |
| Пределы допускаемой относительной погрешности, % | ||||
| - в диапазоне от 0,05 до 0,55 мг/дм3 | ± 30,0 | ± 30,0 | - | ± 30,0 |
| - в диапазоне св. 0,55 до 11,0 мг/дм3 | ± 10,0 | ± 20,0 | - | ± 20,0 |
| - в диапазоне св. 11,0 до 1100 мг/дм3 | ± 5,0 | ± 10,0 | - | ± 10,0 |
| - в диапазоне св. 1100 до 10000 мг/дм3 | - | ± 5,0 | - | ± 5,0 |
| Диапазон измерений массовой концентрации азота, мг/дм3 | - | - | 0,03 10000 | 0,03 10000 |
| Пределы допускаемой относительной погрешности, % | ||||
| - в диапазоне от 0,03 до 0,55 мг/дм | - | - | ± 30,0 | ± 30,0 |
| - в диапазоне св. 0,55 до 11,0 мг/дм | - | - | ± 10,0 | ± 10,0 |
| - в диапазоне св. 11,0до 10000 мг/дм3 | - | - | ± 5,0 | ± 5,0 |
| Масса, кг, не более | 31 | |||
| Г абаритные размеры, мм, не более | 700x400x280 | |||
| Интерфейс | USB 2.0 | |||
| Потребляемая мощность, Вт, не более | 1100 | |||
| Напряжение питания переменного тока, В | 100 - 240 | |||
| Частота, Гц | 50 - 60 | |||
| Условия эксплуатации | ||||
| - температура окружающего воздуха, оС | от 5 до 35 | |||
| - относительная влажность (без конденсации), %, не более | 80 | |||
| Средний срок службы, лет, не менее | 8 | |||
наносится на титульный лист руководства пользователя типографским способом
В комплект поставки входят:
- анализатор нефтепродуктов Xplorer в соответствии с заказом;
- руководство пользователя;
- МП 93-251-2012 «ГСИ. Анализаторы нефтепродуктов Xplorer. Методика поверки».
осуществляется по документу МП 93-251-2012 «ГСИ. Анализаторы нефтепродуктов Xplorer. Методика поверки», утвержденному ФГУП «УНИИМ» 11 февраля 2013 г.
Перечень эталонных средств поверки:
- ГСО 7142-95 состава хлорбензола;
- ГСО 7645-99 состава атразина;
- ГСО 9038-2008 массовой доли серы в нефтепродуктах;
ГОСТ Р 52247-2004 Нефть. Методы определения хлорорганических соединений.
ASTM D4929-07 Стандартные методы определения содержания органического хлорида в сырой нефти.
ГОСТ Р ЕН ИСО 20846-2006 Нефтепродукты. Определение содержания серы методом ультрафиолетовой флуоресценции.
ASTM D5808-03 Стандартный метод определения содержания органического хлора в ароматических углеводородах и связанных с ними химических соединениях с помощью микро-кулометрии.
ASTM D3120-06e1 Стандартный метод определения микропримесей серы в легких жидких углеводородах нефти с помощью окислительной микрокулонометрии.
ASTM D3246-05 Газ нефтяной. Стандартный метод определения содержания серы методом окислительной микрокулонометрии.
ASTM D5453-09 Стандартный метод определения общего содержания серы в легких углеводородах, моторном масле, топливах для двигателей с искровым зажиганием и дизельных двигателей, с помощью УФ-флюоресценции.
ASTM D4629-07 Жидкие углеводороды нефти. Стандартный метод определения следов азота при окислительном сгорании пробы, введенной шприцем или лодочкой, и хемилюми-несцентном обнаружении.
ASTM D5762-08 Стандартный метод определения содержания азота в нефти и нефтепродуктах с помощью хемилюминесценции и ввода пробы лодочкой.
Руководство пользователя анализаторов нефтепродуктов Xplorer.
Нормативные документы, устанавливающие требования к анализаторам Xplorer
Руководство пользователя анализаторов нефтепродуктов Xplorer.
Анализаторы применяются вне сферы государственного регулирования обеспечения единства измерений.
| Зарегистрировано поверок | 610 |
| Поверителей | 30 |
| Актуальность данных | 18.11.2024 |
