Стенды диагностические компьютерные TRIGON 4 VISION, 53471-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Стенды диагностические компьютерные TRIGON 4 VISION Назначение средства измерений

Стенды диагностические компьютерные TRIGON 4 VISION предназначены для измерения углов установки колес, контроля и регулировки параметров положения осей колес любых типов легковых автомобилей с диаметром обода колеса от 12 до 22 дюймов.

Описание

Принцип действия стенда диагностического компьютерного TRIGON 4 VISION основан на измерении угловых параметров, определяющих положение осей и колес автомобиля. Процесс измерений осуществляется путем обработки измерительной информации, получаемой при импульсном освещении излучателями специальных светоотражающих мишеней, размещаемых на колесах автомобиля, и считывания видеокамерами отраженных от мишеней импульсов излучения.

Обработка и отображение измерительной информации проводится с помощью стандартного персонального компьютера, размещенного в приборной стойке.

Управление процессом измерений проводится путем переключения программ с помощью клавиатуры, манипулятора «мышь» и пульта дистанционного управления. В память персонального компьютера стенда диагностического компьютерного TRIGON 4 VISION заложена база данных на более чем 19000 моделей автомобилей отечественного и зарубежного производства. Программное обеспечение стенда дает возможность пользователю записать данные о моделях автомобилей отсутствующих в базе. В процессе диагностического контроля обеспечивается непрерывный съем информации об угловом положении колес с графическим отображением режимов контроля и автоматической оценкой параметров на соответствие установленных в технической документации нормам. База данных содержит также схемы регулировок соответствующих моделей автомобилей и схемы их загрузки при проведении контроля.

Стенды диагностические компьютерные TRIGON 4 VISION конструктивно состоят из передвижной приборной стойки, блока ПЗС камер, четырех светоотражающих мишеней с элементами крепления на дисках колес автомобилей. Блок ПЗС камер расположен на металлическое колонне, установленной перед диагностируемым автомобилем. Положение подвижного блока ПЗС камер зависит от расположения светоотражающих мишеней на дисках колес диагностируемых автомобилей. Приборная стойка состоит из персонального компьютера, монитора, принтера, клавиатуры, манипулятора «мышь».

Стенд диагностический компьютерный TRIGON 4 VISION снабжен программой калибровки измерительной системы и калибровочным устройством, позволяющим оперативно сохранять и обновлять информацию об основных параметрах датчиков. Это повышает надежность и стабильность работы стенда.

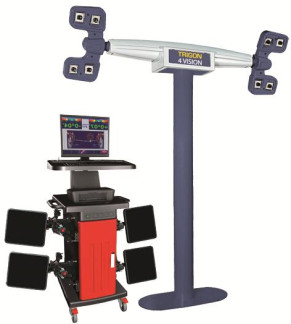

Внешний вид стенда диагностического компьютерного TRIGON 4 VISION показан на рисунке 1.

Программное обеспечение

Идентификационные данные программного обеспечения:

Метрологически значимая часть программного обеспечения встроена в векторный сигнальный процессор обработки изображения. Установка метрологически значимой составляющей программного обеспечения МАО-1.0 производится в заводских условиях при производстве. Проверка подлинности ПО осуществляется с помощью «смарт-карты», таким образом, некорректное программное обеспечение не может быть использовано. В процессе эксплуатации не предусматривается какое-либо воздействие на ПО: установка или изменение ПО, настройка параметров. В интерфейсе связи нет возможности влиять на ПО. Доступ к метрологически значимой части ПО в процессе эксплуатации невозможен.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации и панель приборной стойки методом печати.

Комплектность

Поверка

осуществляется по документу АСИД.421413.004 МП «Стенд диагностический компьютерный TRIGON 4 VISION. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 23 ноября 2012 г.

Перечень основного поверочного оборудования:

•    Квадрант оптический КО-ЗОМ, основная погрешность ±30”;

•    Имитатор шасси автомобиля, остаточная несоосность рабочих осей < 1'.

Сведения о методах измерений

Содержатся в документе «Стенд диагностический компьютерный TRIGON 4 VISION. Руководство по эксплуатации» АСИД.421413.004 РЭ

Нормативные и технические документы, устанавливающие требования к стендам диагностическим компьютерным TRIGON 4 VISION

1. ГОСТ 8.016-81 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла.

Рекомендации к применению

Вне сферы государственного регулирования.
