Счетчики электрической энергии однофазные/трехфазные ZCX / ZMX серии E450, 53473-13

Назначение

Счетчики электрической энергии ZCX / ZMХ серии Е450 однофазные/трехфазные (далее

-    счетчики) предназначены для измерения и учета активной, активной и реактивной электрической энергии прямого и обратного направления в однофазных и трехфазных цепях переменного тока, для прямого включения в одно- и многотарифном режимах.

Описание

Счетчики являются электронными измерительными приборами, сконструированными по принципу цифровой обработки аналоговых входных сигналов. В качестве входных сигналов счетчики воспринимают аналоговые значения фазных токов и фазных напряжений.

Принцип работы счетчиков основан на операциях перемножения сигналов, пропорциональных токам и напряжениям в однофазной или трехфазной электрической сети, преобразовании результатов перемножения в последовательность импульсов, реализуемых с помощью электронных компонентов и их накоплении в энергонезависимом запоминающем устройстве.

Счетчики имеют в своем составе первичные измерительные преобразователи технологии DFS, основанные на эффекте Холла, микропроцессор, обрабатывающий цифровые сигналы для обработки измеряемых величин, устройства хранения и отображения измерительной информации, мониторинга параметров сети, индикации попыток несанкционированного доступа, интерфейсы связи с внешними устройствами и системами.

Микропроцессор на основе мгновенных цифровых значений напряжения, тока и мощности вычисляет величины активной, реактивной и полной энергии.

В конструкции счетчика реализованы оптические испытательные выходы, оптический интерфейс для считывания данных и параметрирования, коммуникационные модули передачи данных для подключения внешних систем АИИС КУЭ.

Счетчик располагает встроенным реле отключения/ограничения нагрузки абонента, управление которым происходит в соответствии с заданной программой.

Счетчик ведет журнал событий, сохраняя в нем информацию о событиях, определенных при конфигурации и параметризации счетчика и коммуникационного модуля, например, об отсутствии напряжения, попытках несанкционированного доступа или сообщения об ошибках.

Все измеренные и вычисленные значения, данные конфигурации и параметризации счетчика и коммуникационного модуля, профиль нагрузки и данные для расчетов за электроэнергию, а также журнал событий сохраняются в энергонезависимой памяти счетчика и коммуникационного модуля при отсутствии питания.

Счетчики имеют встроенную функцию циклической, непрерывной самодиагностики. Основные характеристики счетчиков серии:

-    учет активной и реактивной электроэнергии в 4 квадрантах по 6 тарифам;

-    отображение данных на жидкокристаллическом дисплее;

-    двусторонний коммуникационный обмен с вышестоящей системой АИИС КУЭ по одному из интерфейсов;

-    встроенный проводной интерфейс стандарта M-Bus для организации приема данных комплексного учета энергоресурсов;

-    встроенный беспроводной интерфейс M-Bus для организации приема данных комплексного учета энергоресурсов и отображения данных на терминале абонента;

-    наличие одного импульсного/цифрового входа;

-    встроенное реле отключения/ограничения нагрузки абонента;

-    наличие до двух выходных реле для управления нагрузкой абонента;

-    набор функций для предотвращения несанкционированного доступа;

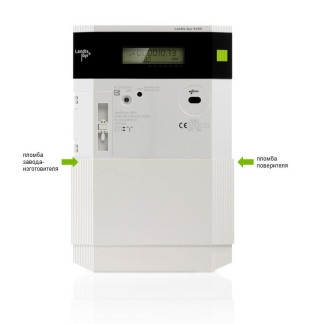

Фотография общего вида счетчика с указанием мест пломбировки от несанкционированного доступа приведена на рисунке 1.

Рисунок 1. Общий вид счетчика и места пломбирования

Программное обеспечение

Идентификационные данные программного обеспечения (далее - ПО) счетчиков электрической энергии ZCX / 2МХ серии Е450 однофазных/трехфазных указаны в таблице 1.

Таблица 1 - Программное обеспечение счетчиков электрической энергии ZCX / ZMХ

серии Е450 однофазных/трехфазных

Установлен уровень «С» защиты программного обеспечения от непреднамеренных и преднамеренных изменений.

10 C P U0 L1 D1 .3

2

ZCX 1

Тип сети -

ZCX 1-фазная сеть ZMX 3- фазная сеть

Тип включения    —

Прямого включения 5 (80) A Прямого включения 5 (100) А

Класс точности 10

Активная энергия - класс 1, реактивная энергия -класс 2

Активная энергия - класс 2, реактивная энергия -класс 2

20

Измерения    -

A    Активная энергия

C    Комбинированные (активная и реактивная энергия)

Системный интер- _

фейс

G    Беспроводной GSM/GPRS/UMTS

P    PLC (связь по силовой сети)

Интерфейс поль- _

зователя

U0    Оптический

U1    Оптический + Беспроводной M-Bus (868 МГц)

Локальный интер- _

фейс

L0    нет

L1

Проводной M-Bus

Реле

D1

D2

D3

1-полюсное    реле отключения нагрузки (по фазе)

2-полюсное    реле (фаза и нейтраль)

3-полюсное    реле (для трехфазных приборов)

Релейные выходы

1 электромеханическое реле 8 A, 230 В + 1 твердотельное реле 90 м^ 230 В

2

3

1 электромеханическое реле 8 A, 230 В + 1 реле с блокировкой 5 A, 230 В

Доп. функции

нет

обнаружение снятия крышки прибора и блока зажимов суперконденсатор для резервирования хода часов

Технические характеристики

Основные технические характеристики счетчиков представлены в таблице 2. Таблица 2 - Метрологические и технические характеристики_

** Конкретное значение характеристики (параметра) выбирается при параметризации счетчика с помощью сервисного программного обеспечения

*** В Европейском стандарте EN 50470-3:2006 классы точности В или А соответственно_

Знак утверждения типа

Изображение знака утверждения типа наносится на щиток счетчика методом офсетной печати или иным способом, не ухудшающим его качества. На титульный лист паспорта изображение знака утверждения типа наносится типографским способом.

Комплектность

В комплект поставки счетчика входят:

-    счетчик электрической энергии    1 шт.

-    клеммная крышка 1    1 шт.

-    паспорт (P000029326)    1 шт.

-    руководство по эксплуатации (D000029326)    1 шт.

-    методика поверки 3 (MP000029326)    1 шт.

-    сервисное программное обеспечение .MAP110 или .MAP120 4    1 шт.

-    индивидуальная упаковка    1 шт.

Примечание:

1 Тип клеммной крышки и коммуникационного модуля выбирается при заказе.

Допускается поставка 1 экземпляра на партию счетчиков.

3    Поставляется по требованию организаций, проводящих поверку счетчиков.

4    Поставляется по отдельному заказу для считывания показаний счетчиков или их параметризации через цифровой оптический или электрический интерфейс передачи данных.

Поверка

осуществляется по документу MP000029326 «Счетчики электрической энергии ZCX / ZMХ серии Е450 однофазные/трехфазные. Методика поверки», утвержденному ФГУП ВНИИМС в 2013 г.

Перечень основного оборудования, необходимого для поверки:

-    установка для регулировки и поверки счетчиков электрической энергии ЦУ 6800 с эталонным ваттметр-счетчиком класса точности 0,1. Пределы основной относительной погрешности при поверке счетчиков активной энергии трехфазных [0.20+0.15(| 1—со8 ф|)] % при симметричной нагрузке;

—    универсальная пробойная установка УПУ-10, погрешность установки ± 5 %.

Сведения о методах измерений

Методика измерений на счетчики электрической энергии ZCX / ZMX серии Е450 однофазные/трехфазные приведена в руководстве по эксплуатации (D000029326).

Нормативные и технические документы, устанавливающие требования к Счетчикам электрической энергии ZCX / ZMХ серии Е450 однофазным/трехфазным

1.    ГОСТ Р 52320-2005 (МЭК 62052-11:2003) "Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии".

2.    ГОСТ Р 52322-2005 (МЭК 62053-21:2003) "Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2".

Лист № 6 Всего листов 6

Рекомендации к применению

осуществление торговли и товарообменных операций.
