Датчики температуры многозонные TEMPTG мод. TEMPTG-YYY и TTSP-ХХХХХХ, 53480-13

Назначение

Датчики температуры многозонные TEMPTG моделей TEMPTG-YYY и TTSP-ХХХХХХ (далее по тексту - датчики температуры) предназначены для многоточечных измерений температуры жидких и газообразных сред, в том числе в реакторах, резервуарах и прочих установках в нефтеперерабатывающей и химической отраслях промышленности.

Описание

Принцип работы датчиков температуры основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.

Датчики температуры конструктивно выполнены в виде нескольких измерительных вставок, защитной арматуры с различными видами технологических соединений и монтажных элементов, и распределительной коробки. Измерительная вставка выполнена на основе одинарной или двойной термопары кабельного типа с изолированными или заземленными рабочими спаями с минеральной (MgO) изоляцией термоэлектродов. Защитная оболочка измерительной вставки выполнена из нержавеющей стали марки SS316, SS321, SS347, а также коррозионностойких сплавов Inconel600 и Hastelloy C276. Датчики температуры TTSP-ХХХХХХ могут иметь различные конструкции в зависимости от исполнения: в виде пучка термопар в индивидуальных защитных металлических оболочках и защитной камеры; с металлическими направляющими индивидуальными трубками и прижимными элементами (распорными дисками или биметаллическими пластинами), удерживающими термопары в требуемом положении; с термогильзой, выполненной из коррозионностойких материалов; моделей TEMPTG-YYY - в виде пучка термопар с опорным стержнем и подвешенным на конце грузом. Свободные концы термопар выведены внутрь распределительной коробки и пронумерованы в соответствии с зоной расположения рабочих спаев термопар. В распределительную коробку могут быть установлены измерительные преобразователи типов iTEMP TMT 8*, 18*, 125 или контактные зажимы типа SAK2.5. Распределительная коробка имеет маркировку AQ, AR, GUB**. Её конструкция и размеры определяются количеством и типом измерительных преобразователей или контактных зажимов, через которые происходит подключение внешних кабельных связей к измерительному прибору.

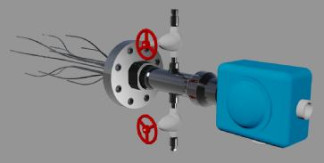

Модели TEMPTG-YYY и TTSP-ХХХХХХ отличаются друг от друга по конструктивному исполнению монтажных элементов, наличию и конструкции вспомогательной защитной камеры с узлом обнаружения утечки и распределительной коробки. Изображение общего вида датчиков температуры приведено на рис.1

Конструктивные особенности датчиков температуры моделей TEMPTG-YYY, TTSP-XXXXX приведены на рисунках 2-5:

&:тлтгтлт.1.шгт.тгг-:

Рис.2 - Датчик температуры модели TEMPTG-YYY

Технические характеристики

Диапазон рабочих температур, пределы допускаемых отклонений ТЭДС от НСХ датчиков температуры в температурном эквиваленте в зависимости от класса допуска и типа НСХ приведены в таблице:

Время термического срабатывания в водной среде (0,4 м/с)

(в зависимости от диаметра защитной арматуры), с: ............от 1 до 34 (т0,5); от 2,5 до 110 (т0,9)

Электрическое сопротивление изоляции (при 500 В), МОм,

не менее:.......................................................1000 (при плюс 25 °С), 5 (при плюс 500 °С)

Диаметр монтажной части (без защитной гильзы), мм:.................3; 4,5; 6; 8; 9,53; 12,7

Длина монтажной части (в зависимости от модели и исполнения), м:..........от 0,1 до 100

( и более по специальному заказу)

Лист № 3 Всего листов 4

Масса, кг:.....................от 10 до 100 (в зависимости от модели и исполнения датчика

температуры)

Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С: ..................... от минус 60 до плюс 85

-    относительная влажность окружающего воздуха, %: ............................ до 90

Степень защиты от влаги и пыли по ГОСТ 14254-96 (МЭК 60529): ................IP65, IP66

Средний срок службы, лет, не менее:................................................................8

Термопреобразователи во взрывозащищенном исполнении имеют маркировки вида

0ExiaIICT6.. .T1 Х, 0ExiaIICT6... Т4Х («искробезопасная электрическая цепь»).

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта и руководства по эксплуатации (в правом верхнем углу) типографским способом, а также на корпус датчика температуры при помощи наклейки.

Комплектность

Датчик температуры в сборе (серия, модель и исполнение в соответствии с заказом)    - 1 шт.

Паспорт (на русском языке)    - 1 экз.

Руководство по эксплуатации и монтажу (на русском языке) - 1 экз.

Поверка

осуществляется по документу ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки» (первичная, при выпуске из производства). Периодической поверке термопреобразователи не полежат.

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации на датчики температуры.

Нормативные и технические документы, устанавливающие требования к датчикам температуры многозонным TEMPTG моделей TEMPTG-YYY и TTSP-ХХХХХХ

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Международный стандарт МЭК 60584-1 Термопары. Часть 1. Градуировочные таблицы. Международный стандарт МЭК 60584-2. Термопары. Часть 2. Допуски.

Техническая документация фирм Endress+Hauser Sicestherm S.r.L., Италия, Endress+Hauser Wetzer GmbH+Co.KG, Германия.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

Лист № 4 Всего листов 4

ТП могут применяться в системах контроля и регулирования температуры в различных отраслях промышленности. ТП во взрывозащищенном исполнении могут применяться в соответствии с присвоенной маркировкой взрывозащиты во взрывоопасных зонах помещений и наружных установок согласно требованиям нормативных документов, регламентирующих применение электрооборудования во взрывоопасных зонах.
