Преобразователи термоэлектрические ТС, 53491-13

Назначение

Преобразователи термоэлектрические серии ТС (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры жидких, газообразных и сыпучих сред, не агрессивных к материалу защитного чехла.

Описание

Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.

Термопреобразователи серии ТС изготавливаются следующих моделей: CT3116/1, CT3116/2, 64/51004015/1, 64/60009030/1, 64/60009030/2, MW03627, 64/51004015/9, CT3122/1, CT4010E/05, CT4010J/1, CT4012G/3, CT4012G/5, CT4012H/3, CT4012H/4, MW03632, которые отличаются друг от друга конструктивным исполнением, типом номинальной статической характеристикой преобразования (НСХ) термопар и диапазоном измеряемых температур.

Термопреобразователи состоят из измерительной вставки, которая соединена с алюминиевой литой клеммной головкой типа ADC12 (для 64/51004015/1, 64/51004015/9), алюминиевой клеммной головкой углового типа LM6 (для CT4010E/05, CT4010J/1, MW03627, MW03632), или заканчивается присоединительными проводами (для остальных моделей). Измерительная вставка конструктивно выполнена с одним чувствительным элементом на основе термоэлектродных проводов с керамическими изоляторами, помещенными в защитный чехол с различными видами присоединения к объекту измерений.

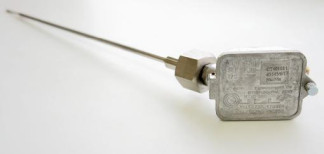

Фотографии общего вида ТП приведены на рисунках 1-4.

Таблица 1

Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) типографским способом или методом штемпелевания.

Комплектность

В комплект поставки входят:

-    преобразователь термоэлектрический (исполнение по заказу) - 1 шт.;

-    паспорт (на русском языке) - 1 экз.;

-    защитная гильза - 1 экз. (по дополнительному заказу).

Поверка

осуществляется по документу ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки» и по МИ 3090-2007 «ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки» (для ТП с длиной погружаемой части менее 250 мм).

Основные средства поверки:

-    эталонные 1, 2, 3-го разрядов ТП типа ППО в диапазоне температур от плюс 300 до плюс 1200 °С;

-    термометр сопротивления ЭТС-100 эталонный 3 разряда с погрешностью по ГОСТ 8.558 в диапазоне температуры от минус 196 °С до плюс 660 °С;

-    термостат с флюидизированной средой FB-08, рабочий диапазон температур от плюс 50 до плюс 700 °С;

-    многоканальный прецизионный измеритель температуры МИТ 8.10 с пределами допускаемой основной абсолютной погрешности измерения напряжения ±(10-4 U+1) мкВ, где U -измеряемое напряжение, мВ; сопротивления ±(10-5R+5 10-4), где R - измеряемое сопротивление, Ом;

-    жидкостные термостаты переливного типа серии ТПП-1 с диапазоном температур от минус 60 до плюс 300 °С;

-    горизонтальная трубчатая печь сопротивления типа МТП-2М с диапазоном температур от плюс 300 до плюс 1100 °С.

Примечание: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.338-2002.

Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта на ТП.

Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим серии ТС

ГОСТ 6616-94. Преобразователи термоэлектрические. Общие технические условия.

ГОСТ Р 8.585-2001. ГСИ. Термопары. Номинальные статические характеристики преобразования.

Международный стандарт МЭК 60584-1. Термопары. Часть 1. Градуировочные таблицы. Международный стандарт МЭК 60584-2. Термопары. Часть 2. Допуски.

Техническая документация фирмы-изготовителя.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры ГОСТ 8.338-2002. ГСИ. Преобразователи термоэлектрические. Методика поверки.

МИ 3090-2007 ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
