Назначение
Стенд для измерений крутящего момента силы ММ-140Б предназначен для измерений крутящего момента силы.
Описание
Принцип действия стенда для измерений крутящего момента силы ММ-140Б основан на измерении электрического сигнала разбаланса тензорезисторов, соединенных в мостовую схему и расположенных на чувствительных элементах. Электрические сигналы разбаланса поступают в измерительный усилитель, где осуществляется их преобразование и обработка, с выводом значений на устройство индикации.
Конструктивно стенд для измерений крутящего момента силы ММ-140Б выполнен на основании прямоугольной формы. Измерительная часть выполнена на неподвижной опоре, на которой закреплен датчик крутящего момента силы ТВ2, соединенный с измерительным усилителем РМЕ МР-30. С противоположной стороны находится опора с подвижной частью, которая соединена с приводом приложения нагрузки. Датчик крутящего момента силы ТВ2 и подвижная часть заканчиваются фланцами, между которыми устанавливается поверяемое или калибруемое средство измерений. Величина крутящего момента силы отображается на измерительном усилителе РМЕ МР-30.
Конструкция стенда для измерений крутящего момента силы ММ-140Б обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.

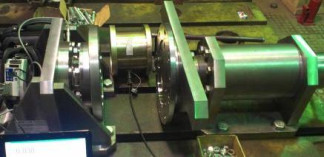

Общий вид стенда для измерений крутящего момента силы ММ-140Б представлен на рисунке 1.
Лист № 2 Всего листов 3
Технические характеристики
Техническая характеристика | Значение характеристики |
Номинальное значение измерений крутящего момента силы, Нм | 10000 |
Пределы приведенной к номинальному значению погрешности измерений крутящего момента силы, % | ± 0,5 |
Габаритные размеры, мм, не более: длина х ширина х высота | 1140x700x540 |
Масса, кг (не более) | 150 |
Знак утверждения типа
наносится на боковую поверхность корпуса стенда для измерений крутящего момента силы ММ-140Б в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
1. Стенд для измерений крутящего момента силы ММ-140Б...........1шт.
2. Руководство по эксплуатации (РЭ).........................................1шт.
Поверка
осуществляется по документу МП ТИнТ 74-2012 «Стенд для измерений крутящего момента силы ММ-140Б. Методика поверки». Основное поверочное оборудование -измерители крутящего момента силы, диапазон измерений до 10000 Н м, пределы относительной приведенной погрешности измерений крутящего момента силы ±0,15 %.
Сведения о методах измерений
приведены в документе «Стенд для измерений крутящего момента силы ММ-140Б. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к стенду для измерений крутящего момента силы ММ-140Б
Техническая документация фирмы ООО НИИ «Петролайн-А», Татарстан.
ГОСТ Р 8.752-2011 «Государственный первичный эталон и Государственная поверочная схема для средств измерений крутящего момента силы».
Рекомендации к применению
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям
