Государственный реестр средств измерений

Блоки связи со средствами измерений БС-СИ2, 53508-13

Документы
Карточка СИ
Номер в госреестре 53508-13
Наименование СИ Блоки связи со средствами измерений
Обозначение типа СИ БС-СИ2
Изготовитель ООО "НПО САУТ", г.Екатеринбург
Год регистрации 2013
Срок свидетельства 15.05.2018
МПИ (интервал между поверками) 12 лет
Описание типа скачать

Назначение

Блок связи со средствами измерений (далее БС-СИ2) предназначен для измерений электрической энергии постоянного тока при использовании в составе микропроцессорных систем автоматики на железнодорожном транспорте.

В процессе работы БС-СИ2:

-    формирует с заданной периодичностью импульсы опроса подключенных к нему приборов для определения измеряемых значений постоянного тока и напряжения;

-    вычисляет приращение электрической энергии постоянного тока на интервале времени, соответствующем периоду опроса;

-    накапливает приращения электрической энергии постоянного тока и сохраняет полученные значения в энергонезависимой памяти.

Описание

Блок БС-СИ2 формирует последовательный цифровой код при поступлении на его вход сигналов от преобразователя напряжения в код и передает его в линии связи RS-485 по запросу, поступающему из нее.

Блок БС-СИ2 имеет 2 канала обработки информации. Каждый из каналов выполнен на основе микроконтроллера Atmega162. После обработки результат преобразования передается по запросу внешнего устройства через преобразователь интерфейса в линию связи RS-485.

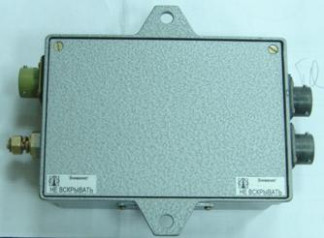

Блок БС-СИ2 представляет собой конструктивно-завершенное изделие, выполненное в металлическом корпусе. Модуль БС-СИ2 конструктивно собран на печатной плате, которая монтируется внутри корпуса. На корпусе блока расположены следующие разъемы: « Х1» для подключения к основной линии связи RS-485; «Х2» для подключения к дополнительной линии связи RS-485; « Х3» для подключения БС-СИ2 к линии связи со средствами измерений.

Конструкция блоков БС-СИ2 обеспечивает ограничение доступа с целью предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений. Обеспечивается пломбирование корпуса методом наклейки пластиковой пломбы на винт крепления крышки корпуса блока БС-СИ2.

Программное обеспечение

Программное обеспечение блока БС-СИ2 состоит из двух частей: метрологически значимой и метрологически незначимой. Метрологически значимая часть устанавливается в память блока БС-СИ2 при изготовлении и в процессе эксплуатации не изменяется. Идентификационные данные приведены в таблице 1.

Таблица 1. Идентификационные данные ПО БС-СИ2.

Наименование

ПО

Идентификационное наименование ПО

Номер версии ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода CRC32)

Программа БС-СИ2

bs_si.a90

17

FA87B6A8 *

* Контрольная сумма (CRC32) исполняемого файла сформирована программой Total Commander, версия 7.56а 32 bit (16.12.2010)

Метрологические и технические характеристики, включая показатели точности

Таблица 2 - Метрологические и технические характеристики

Наименование характеристики

Значение характеристики

Диапазон расчета количества израсходованной энергии, кВтч

0 - 10 000 000

Предел допускаемой относительной погрешности расчета количества израсходованной электрической энергии, %

±0,5

Дискретность представления, кВтч

100

Количество каналов связи RS-485

4

Напряжение питания, В

45 - 55

Диапазон рабочих температур, °С

-40...+50

Блок БС-СИ2 устойчив и прочен к воздействию следующих факторов:

-    синусоидальной вибрации в вертикальном и горизонтальном направлениях, в диапазоне частот от 5 до 150 Гц, с амплитудным значением ускорения 10 м/с2 (1 g)

-    многократных ударов в горизонтальном направлении, количество ударов 1000.

-    одиночных ударов в горизонтальном направлении, количество ударов 20.

Потребляемая мощность, Вт, не более

5

Габаритные размеры (длина^ширинахвысота), мм, не более

170x125x35

Масса, кг, не более

0,5

Средний срок службы, лет, не менее

15

Средняя наработка на отказ, ч, не менее

135 000

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель БС-СИ2 методом наклейки.

Комплектность

Наименование

Обозначение

Кол.

Примечание

Блок связи со средствами измерений БС-СИ2

08Б.03.00.00

(ПЮЯИ.468361.010)

1

Блок связи со средствами измерений БС-СИ2. Паспорт

08Б.03.00.00 ПС (ПЮЯИ.468361.010 ПС)

1

Блок связи со средствами измерений БС-СИ2. Руководство по эксплуатации

08Б.03.00.00 РЭ (ПЮЯИ.468361.010 РЭ)

1

В один адрес

Методика поверки

08Б.03.00.00 МП

1

В один адрес

Поверка

осуществляется по документу 08Б.03.00.00 МП «Блок связи со средствами измерений БС-СИ2. Методика поверки.», утвержденному ГЦИ СИ ФБУ «УРАЛТЕСТ» в 2013 г.

Эталоны:

Секундомер электронный СЧЕТ-1М, диапазон измерений интервалов времени (0,01...99999,9) с, погрешность измерений ±( Т-6-10-5 +0,001) с.

Сведения о методах измерений

Методика измерений входит в состав Руководства по эксплуатации 08Б.03.00.00 РЭ

Нормативные и технические документы, устанавливающие требования к блокам связи со средствами измерений БС-СИ2

1)    ПЮЯИ.468361.010 ТУ. Блок связи со средствами измеренийБС-СИ2. Технические условия.

2)    Блок связи со средствами измерений БС-СИ2. Методика поверки 08Б.03.00.00 МП (утверждена ГЦИ СИ ФБУ «УРАЛТЕСТ» 19 февраля 2013 г.)

3)    ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.

Рекомендации к применению

- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.

Зарегистрировано поверок 1680
Поверителей 1
Актуальность данных 07.12.2024
