| Номер в госреестре | 53509-13 |
| Наименование СИ | Тераомметры |
| Обозначение типа СИ | 5478 |
| Изготовитель | "Haefely Test AG", Швейцария |
| Год регистрации | 2013 |
| Срок свидетельства | 15.05.2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Тераомметры 5478 Назначение средства измерений
Тераомметры 5478 (далее по тексту - тераомметры) предназначены для измерения электрического сопротивления изоляции, напряжения постоянного и переменного тока, частоты переменного тока, электрической емкости, тока утечки, а также вычисления коэффициентов поляризации, абсорбции и диэлектрического разряда.
Тераомметры 5478 представляют собой портативные многофункциональные электроизмерительные приборы, конструктивно выполненные в специальном пластмассовом защитном корпусе. Принцип работы тераомметров заключается в преобразовании входного аналогового сигнала с помощью АЦП, последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее.
На лицевой панели тераомметров расположены функциональные клавиши, поворотный переключатель и жидкокристаллический цифровой дисплей. Выбор режимов измерения осуществляется при помощи поворотного переключателя. Функциональные клавиши служат для включения и выключение тераомметров и выбора специальных функций при измерениях. На правой боковой панели тераомметров расположены однополюсные гнезда для подключения измерительных проводов. На левой боковой панели тераомметров расположен сетевой разъем, предназначенный для подключения тераомметров к питанию от сети переменного тока. На нижней поверхности тераомметров расположен отсек, закрытый съемной крышкой, для установки элементов питания.
Для проведения измерений тераомметры непосредственно подключают к измеряемой цепи. Процесс измерения отображается на жидкокристаллическом дисплее в виде цифровых значений результатов измерений, индикаторов режимов измерений, индикаторов единиц измерений и предупреждающих индикаторов.

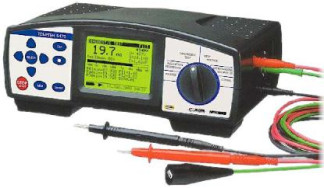

Фотография общего вида тераомметров представлена на рисунке 1.
| Наименование измеряемой величины | Диапазоны измерений | Разрешение | Пределы допускаемой абсолютной погрешности измерений |
| Режим измерения элект | рического сопротивления изоляции | ||
| Электрическое сопротивление изоляции | 0 - 999 кОм | 1 кОм | ± (0,05 • R + 3 е.м.р.) |
| 1 - 9,99 МОм | 0,01 МОм | ||
| 10 - 99,9 МОм | 0,1 МОм | ||
| 100 - 999 МОм | 1 МОм | ||
| 1 - 9,99 ГОм | 0,01 ГОм | ||
| 10 - 99,9 ГОм | 0,1 ГОм | ||
| 100 - 999 ГОм | 1 ГОм | ||
| 1 - 5 ТОм | 0,01 ТОм | ||
| Параметры испытательного напряжения в режиме измерения сопротивления изоляции | |||
| Напряжение постоянного тока | 0 - 5000 В | 1 В | ± (0,03 • U + 3 В) |
| Режим испытания изоляции на пробой | |||
| Напряжение постоянного тока | 0 - 5500 В | 1 В | ± (0,03 • U + 40 В) |
| Ток утечки | 0 - 1,4 мА | 0,001 мА | ± (0,03 • I + 3 е.м.р.) |
| Режим измерения напряжения | |||
| Напряжение постоянного и переменного тока | 0 - 600 В | 1 В | ± (0,03 • U + 3 В) |
| Частота переменного тока | 45 - 65 Гц | 0,1 Гц | ± 0,2 Гц |
| Режим измерения электрической емкости | |||
| Электрическая емкость | 0 - 99,9 нФ | 0,1 нФ | ± (0,05 • С + 2 е.м.р.) |
| 100 - 999 нФ | 1 нФ | ||
| 1 - 50 мкФ | 0,01 мкФ | ||
Примечания:
R - измеренное значение электрического сопротивления изоляции;
U - измеренное значение напряжения постоянного/переменного тока;
I - измеренное значение тока утечки;
С - измеренное значение электрической емкости; е.м.р. - единица младшего разряда.
Основные технические характеристики тераомметров 5478 представлены в таблице 2. Таблица 2
| Характеристика | Значение |
| Питание: - от сети переменного тока - от аккумуляторных батарей | 200 - 265 В (45 - 65 Гц) 6 элементов питания 1,5 В типа LR14 |
| Габаритные размеры (ширинахвысотахглубина), мм | 265 х 110 х 185 |
| Масса, кг, не более | 2,1 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более - атмосферное давление кПа (мм рт. ст.) | от 0 до плюс 40 95 84 - 106,7 (630 - 800) |
Знак утверждения типа наносят на лицевую панель тераомметров методом трафаретной печати со слоем защитного покрытия и на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки тераомметров 5478 представлен в таблице 3. Таблица 3_
| Наименование | Количество |
| Тераомметр 5478 | 1 |
| Комплект измерительных принадлежностей | 1 |
| Кабель питания | 1 |
| Сумка для переноски | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
осуществляется по документу МП-1435/446-2012 «Тераомметры 5478. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 2 ноября 2012 г. и входящему в комплект поставки.
Перечень основных средств, применяемых при поверке:
- калибратор электрического сопротивления КС-100К5Т диапазон воспроизведения электрического сопротивления: 100 кОм - 5 ТОм; предел допускаемой абсолютной погрешности воспроизведения (DR): ± (0,015 R);
- киловольтметр электростатический С196
диапазон измерения напряжения постоянного и переменного тока: 0 - 30 кВ; предел допускаемой основной погрешности измерения 1%;
- калибратор универсальный FLUKE 5520A
диапазон воспроизведения напряжения постоянного тока: 0 - 1000 В;
предел допускаемой абсолютной погрешности (DU): ± (0,000011 - 0,000018)U;
диапазон воспроизведения напряжения переменного тока: 1 мВ - 1020 В (10 Гц - 500 кГц);
предел допускаемой абсолютной погрешности (DU): ± (0,00015 - 0,002)U;
диапазон воспроизведения частоты переменного тока: 0,01 Гц - 2 МГц;
предел допускаемой абсолютной погрешности (Df): ± (2,510-6)f;
диапазон воспроизведения электрической емкости: 0,19 нФ - 110 мФ;
предел допускаемой абсолютной погрешности (DC): ± (0,0025 - 0,011)C.
Методы измерений с помощью тераомметров указаны в документе «Тераомметры 5478. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к тераомметрам 5478
1 ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
2 Приказ Министерства здравоохранения и социального развития РФ № 1034н от
9 сентября 2011 г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности».
3 Техническая документация фирмы-изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 8 |
| Поверителей | 4 |
| Актуальность данных | 22.11.2024 |
