| Номер в госреестре | 53517-13 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | ALTAIR 4X |
| Изготовитель | "Mine Safety Appliances Company", США |
| Год регистрации | 2013 |
| Срок свидетельства | 17.05.2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Газоанализаторы ALTAIR 4X предназначены для измерения довзрывоопасных концентраций горючих газов, объемной доли кислорода, а также объемной доли или массовой концентрации вредных газов (оксид углерода, диоксид азота, диоксид серы и сероводород) в воздухе рабочей зоны.
Газоанализаторы ALTAIR 4X (далее - газоанализаторы) являются портативными автоматическими многоканальными приборами непрерывного действия.
Конструктивно газоанализаторы выполнены одноблочными в пластмассовом обрезиненном корпусе (черного цвета или белого фосфоресцирующего).
Принцип измерений:
- по каналу горючих газов - термокаталитический;
- по каналу объемной доли кислорода, объемной доли или массовой концентрации оксида углерода и сероводорода - электрохимический.
В составе газоанализатора используются датчики: термокаталитический XCell EX; термокаталитический XCell EX-М, оптимизированный для применения на шахтах; термокаталитический XCell EX-H, оптимизированный для высоких углевородов; электрохимический на кислород XCell О2; и один из сдвоенных электрохимических датчиков оксида углерода и сероводорода XCell H2S-CO; оксида углерода и сероводорода XCell H2S-CO H2-Res с компенсацией влияния водорода; оксида углерода и сероводорода на низкие концентрации XCell H2S-LC/CO; оксида углерода и диоксида азота XCell CO/NO2; сероводорода и диоксида серы XCell H2S/SO2.
Газоанализаторы могут комплектоваться максимум 3 датчиками для измерения до 4 определяемых компонентов: термокаталитическим на горючие газы, электрохимическими на токсичные газы.
Способ отбора пробы - диффузионный или принудительный при наличии побудителя расхода “Universal pump probe” в комплекте поставки.
Газоанализатор имеет жидкокристаллический монохромный цифровой дисплей с подсветкой, обеспечивающий отображение:
- результатов измерений содержания определяемых компонентов (выбор единиц измерения: массовая концентрация, мг/м3, или объемная доля, млн-1, осуществляется в режиме установки прибора и/или при заказе);
- текущего времени;
- уровня заряда аккумуляторов;
- меню пользователя;
- знака "V", подтверждающего успешно проведенную проверку работоспособности газоанализатора в течение последних 24 ч.;
- предупреждения об окончании срока службы сенсоров;
- информацию о срабатывании сигнализации по двум уровням для каждого измерительного
канала.
Электрическое питание газоанализатора осуществляется от встроенного литиевополимерного аккумулятора.
Газоанализаторы обеспечивают срабатывание сигнализации по двум порогам для каждого измерительного канала:
- звуковым сигналом;
- светодиодным индикатором;
- вибрационным сигналом тревоги;
- отображением на дисплее символов, обозначающих пороги срабатывания.
Газоанализаторы оснащены функцией «MotionAlert», оповещающей о неподвижности оператора, и функцией «InstantAlert», позволяющей пользователю подать сигнал тревоги вручную.
Газоанализаторы обеспечивают сигнализацию по усредненной концентрации газа за период 15 мин (STEL) и 8 ч (TWA).
Газоанализаторы поставляются с памятью данных и выводом данных на персональный компьютер при помощи ИК-порта.
Заводские установки порогов срабатывания сигнализации могут быть перенастроены пользователем в процессе эксплуатации в режиме установок прибора или с помощью программного обеспечения «MSA Link» для персонального компьютера.
Газоанализаторы выполнены во взрывозащищенном исполнении.
Взрывозащищенность газоанализатора ALTAIR 4X с термокаталитическим датчиком XCELLTMEX для группы II обеспечивается видами взрывозащиты «взрывонепроницаемая оболочка» по ГОСТ Р МЭК 60079.1-2008, «искробезопасная электрическая цепь i» по ГОСТ Р 52350.112005 (МЭК 60079.11:2006), герметизация компаундом «m» по ГОСТ Р 52350.18-2006 (МЭК 60079.18:2004), а для группы I - видами взрывозащиты «искробезопасная электрическая цепь i» по ГОСТ Р 52350.11-2005 (МЭК 60079.11:2006), специальный «s» по ГОСТ 22782.3-77 и выполнением их конструкции в соответствии с ГОСТ Р МЭК 60079.0-2007.
Взрывозащищенность газоанализатора ALTAIR 4X (без термокаталитического датчика XCELLTMEX) для групп I и II обеспечивается видами взрывозащиты "искробезопасная электрическая цепь i" по ГОСТ Р 52350.11-2005 (МЭК 60079.11:2006) и выполнением их конструкции в соответствии с ГОСТ Р МЭК 60079.0-2007.
Маркировка взрывозащиты газоанализатора по ГОСТ Р МЭК 60079-0-2007:
Ex ia I Ma (без термокаталитического датчика),
Ex ia s I Ma (с термокаталитическим датчиком),
Ex ia IIC T4 Ga,
Ex d ia mb IIC T4 Gb.
Маркировка взрывозащиты побудителя расхода “Universal pump probe”:
Ex ia II CT3, T4 Ga.
Степень защиты ГОСТ 14254-96:
- корпус газоанализатора ALTAIR 4X - IP 67
- корпус побудителя расхода “Universal pump probe” IP 54.
Газоанализаторы имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны.
Встроенное программное обеспечение выполняет следующие основные функции:
- прием и обработку измерительной информации;
- диагностику аппаратной и программной частей газоанализатора;
- хранение результатов измерений;
- ведение и хранение журнала событий.
Программное обеспечение идентифицируется при включении газоанализатора путем вывода на дисплей номера версии.
Идентификационные данные программного обеспечения приведены в таблице 1.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Source Code Firmware, ALTAIR 4X | ALTAIR 4X | 2.03 | 0х9479 | CRC16 |
| Примечание - номер версии ПО должен быть не ниже указанного в таблице. Контрольная сумма; указанная в таблице относится только к файлу прошивки версии 2.03 | ||||
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов. Уровень защиты встроенного программного обеспечения газоанализаторов от преднамеренных или непреднамеренных изменений соответствует уровню "С" по МИ 3286-2010.

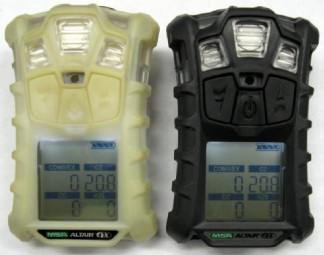

Внешний вид газоанализаторов представлен на рисунке 1.
1) Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов приведены в таблицах 2 - 4.
Таблица 2 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов по измерительному каналу горючих газов
| Определяемый компонент | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности | Время установления показаний, T0,9, не более, с | |
| % НКПР | объемная доля, % | |||
| Метан (CH4) | От 0 до 50 | От 0 до 2,2 * | ± 5 % НКПР | 10 |
| Метан (CH4) | - | От 0 до 2,5 ** | ± 0,22 % (об.д.) | 10 |
| Пропан (C3H8) | От 0 до 50 | От 0 до 0,85 * | ± 5 % НКПР | 15 |
| Бутан (C4H10) | От 0 до 50 | От 0 до 0,7 * | ± 5 % НКПР | 25 |
| Пентан (C5H12) | От 0 до 50 | От 0 до 0,70 * | ± 5 % НКПР | 25 |
| Водород (H2) | От 0 до 50 | От 0 до 2,0 * | ± 5 % НКПР | 10 |
| Гексан (C6H14)*** | От 0 до 50 | От 0 до 0,5 * | ± 5 % НКПР | 30 |
| Примечания: - * диапазон показаний по всем определяемым компонентам кроме метана с диапазоном измерений объемной доли от 0 до 2,5 % от 0 до 100 % НКПР; - ** диапазон показаний объемной доли метана от 0 до 5 %; -*** обеспечивается только датчиком XCell EX-H - значения НКПР для определяемых компонентов по ГОСТ Р 51330.19-99; - пределы допускаемой основной абсолютной погрешности по измерительному каналу дов-зрывоопасных концентраций горючих газов нормированы только для смесей, содержащих только один определяемый компонент; - время установления показаний указано для нормальных условий эксплуатации без учета транспортного запаздывания в пробоотборном устройстве. | ||||
Таблица 3 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов по измерительным каналам токсичных газов и кислорода с градуировкой в единицах объемной доли
| Определяемый компонент | Диапазон показаний объемной доли определяемого компонента | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной погрешности | Номинальное время установления показаний T0,9ном, с | Цена наименьшего разряда цифрового индикатора | Назначе ние | |
| Абсолют ной | относи тельной | ||||||
| Кислород (O2) | От 0 до 30 % | От 0 до 25 % | ± 0,7 % (об.д.) | 10(60)* | 0,1 % (об.д.) | Кон троль ПДКр.з. | |
| Оксид углерода (CO) | От 0 до 1999 млн-1 | От 0 до 50 -1 млн св. 50 до 1999 млн-1 | ± 5 млн-1 | ± 10 % | 15 (60)* | 1 -1 1 млн | Кон троль ПДКр.з. |
| Сероводород (H2S) | От 0 до 200 млн-1 | От 0 до 10 -1 млн св. 10 до 200 млн-1 | ± 2 млн-1 | ± 20 % | 15 (60)* | 1 -1 1 млн | Кон троль ПДКр.з. |
| Сероводород (LC, H2S) | От 0 до 100 млн-1 | От 0 до 3,3 -1 млн св. 3,3 до 100 млн-1 | ± 0,5 млн-1 | ± 15 % | 15 (60)* | 0,1 млн-1 | Кон троль ПДКр.з. |
| Определяемый компонент | Диапазон показаний объемной доли определяемого компонента | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной погрешности | Номинальное время установления показаний T0,9ном, с | Цена наименьшего разряда цифрового индикатора | Назначе ние | |
| Абсолют ной | относи тельной | ||||||
| Диоксид азота (NO2) | От 0 до 50 млн-1 | От 0 до 5,0 млн-1 св. 5,0 до 50 млн-1 | ± 1,0 млн-1 | ± 20 % | 15 (60)* | 0,1 млн-1 | Аварийные выбросы |
| Диоксид серы (SO2) | От 0 до 20 -1 млн | От 0 до 5,0 -1 млн св. 5,0 до 20 млн-1 | ± 1,0 млн-1 | ± 20 % | 20 (60)* | 0,1 млн-1 | Кон троль ПДКр.з. |
| Примечание * - время установления показаний указано для нормальных условий эксплуатации без учета транспортного запаздывания в пробоотборном устройстве, в скобках - время установления показаний при эксплуатации газоанализатора в диапазоне температур от минус 20 oC до 0 oC и от 40 oC до 60 oC | |||||||
Таблица 4 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов по измерительным каналам токсичных газов с градуировкой в единицах массовой концентрации
| Опреде ляемый компонент | Диапазон показаний массовой концентрации определяемого компонента | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной погрешности | Номинальное время установления показаний T0,9ном, с | Цена наименьшего разряда цифрового индикатора | Назначе ние | |
| абсо лютной | отно- ситель- ной | ||||||
| Оксид углерода (CO) | От 0 до 1999 мг/м3 | От 0 до 50 мг/м3 св. 50 до 1999 мг/м3 | ± 5 мг/м3 | ± 10 % | 15 (60)* | 1 мг/м3 | Кон троль ПДКр.з. |
| Серово дород (H2S) | От 0 до 284 мг/м3 | От 0 до 10 мг/м3 св. 10 до 284 мг/м3 | ± 2 мг/м3 | ± 20 % | 15 (60)* | 1 мг/м3 | Кон троль ПДКр.з. |
| Серово-до-род (LC H2S) | От 0 до 142 мг/м3 | От 0 до 5 мг/м3 св. 5 до 142 мг/м3 | ± 0,7 мг/м3 | ± 15 % | 15 (60)* | 0,1 мг/м3 | Кон троль ПДКр.з. |
| Диоксид азота (NO2) | От 0 до 94 мг/м3 | От 0 до 10 мг/м3 св. 10 до 94 мг/м3 | ± 2,0 мг/м3 | ± 20 % | 15 (60)* | 0,1 мг/м3 | Ава рийные выбро сы |
| Диоксид серы (SO2) | От 0 до 52 мг/м3 | От 0 до 12,5 мг/м3 св. 12,5 до 52 мг/м3 | ± 2,5 мг/м3 | ± 20 % | 20 (60)* | 0,1 мг/м3 | Кон троль ПДКр.з. |
| Опреде ляемый компонент | Диапазон показаний массовой концентрации определяемого компонента | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной погрешности | Номинальное время установления показаний T0,9ном, с | Цена наименьшего разряда цифрового индикатора | Назначе ние | |
| абсо лютной | отно- ситель- ной | ||||||
| Примечание * - время установления показаний указано для нормальных условий эксплуатации без учета транспортного запаздывания в пробоотборном устройстве, в скобках - время установления показаний при эксплуатации газоанализатора в диапазоне температур от минус 20 oC до 0 oC и от 40 oC до 60 oC | |||||||
2) Пределы допускаемой вариации показаний газоанализатора равны 0,5 в долях от пределов допускаемой основной погрешности.
3) Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в пределах рабочих условий эксплуатации от нормальных условий равны, в долях
от пределов допускаемой основной погрешности:
- измерительный канал горючих газов 1,0,
- измерительный канал кислорода 1,5,
- измерительный канал оксида углерода 1,0,
- измерительный канал сероводорода, диоксида азота, диоксида серы 1,5.
4) Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности окружающей среды в пределах рабочих условий эксплуатации от 5 до 95 % равны 1,0 в долях от пределов допускаемой основной погрешности.
5) Время прогрева газоанализатора, мин, не более 2.
6) Изменение показаний газоанализаторов за 8 ч непрерывной работы, в долях от пределов допускаемой основной погрешности, не более 0,5.
7) Время непрерывной работы газоанализатора от одной полной зарядки аккумуляторной батареи, ч, не менее:
- при плюс 25 oC 24,
- при минус 20 oC 6,
- при минус 40 oC 1.
8) Габаритные размеры газоанализатора, мм, не более
- высота 112,
- ширина 76,
- длина 35.
9) Масса газоанализатора, кг, не более 0,23.
10) Средняя наработка на отказ, ч 10 000.
11) Средний срок службы сенсора, лет 4.
Рабочие условия эксплуатации
- диапазон температур окружающей среды, оС от минус 20 до 60*,
Примечание - * - в соответствии с сертификатом соответствия № РОСС/US.ГБ05.В03770 от
07.12.2011 г., выданным НАНИО «ЦСВЭ», газоанализатор допущен к эксплуатации в диапазоне температур от минус 40 oC до 60 oC, при этом в предельных условиях эксплуатации от минус 40 oC до минус 20 oC метрологические характеристики газоанализатора не нормированы.
- диапазон относительной влажности воздуха, % от 5 до 95 (без конденсации),
- диапазон атмосферного давления, кПа от 80 до 120.
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на заднюю панель газоанализатора в виде наклейки.
Комплект поставки газоанализатора указан в таблице 5.
Таблица 5
| Наименование | Обозначение | Количество, шт. |
| Г азоанализатор | ALTAIR 4X | 1 |
| Калибровочный адаптер | - | 1 |
| Зарядное устройство (блок питания, станция для зарядки) | - | 1 |
| Руководство по эксплуатации (на CD-ROM) | - | 1 |
| Методика поверки (на CD-ROM) | МП-242-1486-2013 | 1 |
Описание | - | 1 |
| Паспорт | - | 1 экз. |
| Краткое руководство по запуску прибора | - | 1 экз. |
| Комплект инструментов и принадлежностей | - | * |
| Побудитель расхода | “Universal pump probe” | * |
| CD с программным обеспечением, ИК - порт | «MSA Link» | * |
| Примечание - позиции, отмеченные знаком "*" поставляются по отдельному заказу | ||
осуществляется по документу МП-242-1486-2013 "Газоанализаторы ALTAIR 4X. Методика поверки", разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им Д. И. Менделеева» "24" января 2013 г.
Основные средства поверки:
- азот газообразный особой чистоты сорт 1 по ГОСТ 9293-74 в баллонах под давлением;
- поверочный нулевой газ (ПНГ) - воздух (марка А, марка Б) по ТУ 6-21-5-82 в баллонах под давлением;
- стандартные образцы газовых смесей состава метан - воздух (ГСО 3907-87), пропан -воздух (ГСО 3969-87, 3970-87), бутан - воздух (ГСО 9126-2008), пентан - воздух (ГСО 91292008, 9130-2008), водород - воздух (ГСО 3947-87, 3951-87), гексан - воздух (ГСО 9247-2008), кислород -азот (ГСО 3726-87), оксид углерода - воздух (ГСО 3844-87, 3854-87, 9123-2008), сероводород - воздух (ГСО 9172-2008), диоксид азота - азот (ГСО 8370-2003, 8371-2003), диоксид серы - азот (ГСО 8372-2003) в баллонах под давлением по ТУ 6-16-2956-92;
- рабочий эталон 1-го разряда - генератор газовых смесей ГГС ШДЕК.418313.900 ТУ, исполнение ГГС-Р в комплекте с ГС в баллонах под давлением по ТУ 6-16-2956-92.
приведены в документе «Газоанализаторы ALTAIR 4X. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к газоанализаторам ALTAIR 4X
1 ГОСТ Р 52350.29.1-2010 (МЭК 60079-29-1:2007) Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.
2 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
Лист № 8 Всего листов 8
3 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
4 ГОСТ 12.1.005-88 Общие санитарно-гигиенические требования к воздуху рабочей зоны.
5 ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Требования безопасности.
6 ГОСТ 8.578-2008 ГСИ Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
7 Техническая документация фирмы "Mine Safety Appliances Company".
- при выполнении работ по обеспечению безопасных условий и охраны труда;
- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований к промышленной безопасности к эксплуатации опасного производственного объекта
