| Номер в госреестре | 53520-13 |
| Наименование СИ | Межцентромеры для контроля цилиндрических зубчатых колес в двухпрофильном зацеплении |
| Обозначение типа СИ | GMS |
| Изготовитель | "GEARTEC.CZ s.r.o.", Чехия |
| Год регистрации | 2013 |
| Срок свидетельства | 17.05.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Межцентромеры для контроля цилиндрических зубчатых колес в двухпрофильном зацеплении GMS (далее - межцентромеры) предназначены для измерения параметров цилиндрических зубчатых колес внешнего и внутреннего зацепления.
Принцип работы межцентромеров основан на измерении отклонения межосевого расстояния эталонного и контролируемого колес, находящихся в двухпрофильном зацеплении и вращающихся с небольшой скоростью.

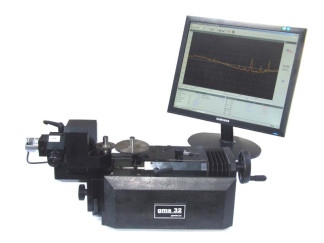

Внешний вид межцентрометров приведен на рис. 1.
Основание прибора изготовлено в виде массивной гранитной станины, на которой установлены подвижная каретка и неподвижная платформа.
На неподвижной платформе установлен высокоточный вращающийся кулачковый стол с центром, на который устанавливается эталонное зубчатое колесо. Вращение колеса осуществляется с помощью высокоточного поворотного привода постоянного тока, обеспечивающего
Лист № 2 Всего листов 4
равномерное вращение. Скорость вращения регулируется с помощью программного обеспечения в диапазоне от 1 до 10 об/мин.
Подвижная каретка с центром предназначена для установки контролируемого зубчатого колеса. Для установки колес на центры платформы и каретки используются соответствующие оправки или центра.
Каретка имеет ручной привод для регулировки межосевого расстояния между контролируемым и эталонным зубчатым колесом.
В качестве измерительного устройства для определения перемещения подвижной каретки с установленным колесом используется растровая измерительная шкала, в основу работы которой положен принцип фотоэлектрического считывания. Шкала представляет собой стеклокерамическую пластину с нанесенными штрихами из хрома. Фотоэлектрическое считывание производится бесконтактно головкой со светодиодами и фотоэлементами и заключается в подсчете штрихов шкалы. При этом свет, проходя через шаблон и шкалу, попадает на фотоэлементы, которые генерируют квадратурный синусоидальный выходной сигнал с малым периодом.
Управление прибором и анализ результатов измерений осуществляется программным обеспечением (ПО), которое позволяет:
- осуществлять автоматическую регистрацию и графическое представление результатов измерения,
- производить расчет геометрических параметров зубчатых колес,
- осуществлять сбор статистики и проведение контроля качества измерений и технологических процессов (SPC),
- формировать и сохранять протоколы измерений в табличном и графическом виде.
Идентификационные данные программного обеспечения
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Gms 32 | Gms 32 | 2.5.8.0 | 7172727316a098 51d5ad0ae64558 c9e8 | MD5 |
Программное обеспечение защищено от несанкционированного доступа паролями различных уровней доступа. Реализованы средства фиксации доступа в журнале событий. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
| Наименование параметра | Ед. изм | Значение | ||
| GMS32 | GMS400 | GMS600 | ||
| Диапазон межосевого расстояния контролируемого колеса | мм | 0-90 | 50-400 | 50-600 |
| Диапазон измерения отклонения межосевого расстояния | мм | 0-0,5 | 0-1,0 | 0-1,0 |
| Пределы допускаемой абсолютной погрешности измерения отклонения межосевого расстояния | мм | ±0,001 | ±0,002 | ±0,002 |
| Г абаритные размеры межцентромеров (ДхШхВ), не более | мм | 500х200х300 | 800х900х800 | 1000х400х1200 |
| Масса межцентромеров, не более | кг | 15 | 150 | 350 |
Наносится фотохимическим методом на маркировочную табличку на передней панели прибора и методом печати на титульный лист Руководства по эксплуатации.
1. Межцентромер GMS
1 шт. 1 шт. 1 шт. 1 шт.
1 шт.
1 шт.
2. Комплект оправок и центров
3. Персональный компьютер с установленным программным обеспечением
4. Упаковка
5. Руководство по эксплуатации «Приборы для контроля зубчатых колес
в двухпрофильном зацеплении GMS. Руководство по эксплуатации»
6. Методика поверки МП РТ 1760-2012 «Межцентромеры для контроля цилиндричес ких зубчатых колес в двухпрофильном зацеплении GMS. Методика поверки»
осуществляется по документу МП РТ 1760-2012 «Межцентромеры для контроля цилиндрических зубчатых колес в двухпрофильном зацеплении GMS. Методика поверки», утвержденному в ГЦИ СИ ФБУ «Ростест-Москва» 13 июня 2012 г.
Основные средства поверки:
- Меры для поверки межцентромеров, ПГ не более ±0,25 мкм - для межцентромеров модификации GMS32;
- Меры для поверки межцентромеров, ПГ не более ±0,50 мкм - для межцентромеров модификаций GMS400, GMS600.
Методы выполнения измерений межцентромером GMS приведены в документе «Приборы для контроля зубчатых колес в двухпрофильном зацеплении GMS. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к межцентроме-рам GMS
1. ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1х10-9 .... 50 м и длин волн в диапазоне 0,2.... 50мкм».
2. ГОСТ 5368-81 «Приборы для измерения цилиндрических зубчатых колес. Типы и основные параметры. Нормы точности»
3. Техническая документация фирмы «GEARTEC.CZ s.r.o.» (Чехия).
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а так же иных объектов установленным законодательством Российской Федерации обязательным требованиям.
