Система измерений количества и показателей качества нефти Западно-Усть-Балыкского месторождения ОАО "Славнефть - Мегионнефтегаз" СИКН 1502, 53525-13

Назначение

Система измерений количества и показателей качества нефти Западно - Усть - Балыкского месторождения ОАО «Славнефть - Мегионнефтегаз» СИКН 1502 (далее СИКН) предназначена для измерения массы нефти при проведении учетно-расчетных операций между Западно -Усть - Балыкским месторождением ОАО «Славнефть - Мегионнефтегаз» и ЛПДС «Карка-теевы» Нефтеюганского УМН ОАО «Сибнефтепровод».

Описание

СИКН состоит из функционально объединенных блоков:

-    блока измерительных линий (БИЛ), предназначенного для непрерывных измерений массы нефти, проходящей по измерительным линиям. Принята компоновка БИЛ с двумя рабочими, одной резервной и одной контрольной измерительной линией с функцией резервной;

-    блока измерений параметров качества нефти (БИК), предназначенного для постоянного измерения показателей качества нефти (плотность, влагосодержание);

-    блока трубопоршневой установки (ТПУ), предназначенного для проведения поверки и контроля метрологических характеристик счетчиков-расходомеров массовых, входящих в БИЛ;

-    системы сбора и обработки информации (СОИ), предназначенной для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений.

Принцип действия СИКН основан на прямом методе динамических измерений массы нефти с помощью счетчиков-расходомеров массовых. Сигналы с первичных измерительных преобразователей предназначенных для измерения массы, плотности, объемной доли воды в нефти, температуры и давления поступают в систему обработки информации, которая принимает, обрабатывает информацию, производит вычисление, индикацию и регистрацию результатов измерений количества и показателей качества нефти.

Система сбора и обработки информации и технологическая схема СИКН обеспечивают выполнение следующих функций:

-    измерение в автоматическом режиме:

1)    массового расхода нефти по каждой измерительной линии и в целом по СИКН;

2)    объемной доли воды в нефти;

3)    давления в БИЛ, БИК, ТПУ;

4)    температуры в БИЛ и БИК, ТПУ;

5)    плотности нефти;

-    расчет в автоматическом режиме:

1)    суммарной массы брутто нефти от начала отчетного периода и за отдельные периоды;

2)    массы нетто нефти с учетом параметров качественного состава нефти;

3)    средних значений температуры, давления, плотности, влагосодержания нефти;

4)    массовой доли воды в нефти;

-    поверка и контроль метрологических характеристик по трубопоршневой поверочной установке и поточному плотномеру в автоматическом режиме;

-    контроль метрологических характеристик рабочих счетчиков-расходомеров массовых по контрольному;

- световая и звуковая сигнализация внештатных состояний СИКН и выхода параметров нефти за установленные пределы;

- индикации и регистрации результатов измерений.

Вид измерительной системы в соответствии с классификацией ГОСТ Р 8.596-2002: ИС-2.

Программное обеспечение

СИКН имеет аттестованное программное обеспечение (ПО), которое представлено встроенным прикладным ПО измерительно-вычислительного комплекса «Вектор-02» и аттестованным программным обеспечением автоматизированного рабочего места оператора «АРМ Вектор».

Идентификационные данные программного обеспечения приведены в таблице 1 Таблица 1

Влияние ПО ИВК на метрологические характеристики ИВК учтено при нормировании метрологических характеристик ИВК. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «С» в соответствии с МИ 3286-2010.

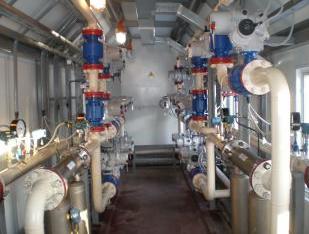

Фото 1 Общий вид СИКН

Технические характеристики

Диапазон измерений:

-    массового расхода нефти СИКН, т/ч

от 7 до 150 от 0,4 до 5,1 от + 5 до + 40 от 800 до 890 до 0,5

±0,25 ± 0,35 ± 0,5

± 0,2 ±0,3 ± 0,05

от 0 до + 50 от + 5 до + 30 непрерывный

380±38

220±22

-    давления, МПа

-    температуры, °С

-    плотности нефти (при температуре 20 °С ), кг/м3

-    объемной доли воды в нефти, % (верхний предел)

Погрешности измерений:

Предел допускаемой относительной погрешности:

-    массы брутто нефти, %

-    массы нетто нефти, %

Пределы допускаемой приведенной погрешности измерения давления, % Пределы допускаемой абсолютной погрешности измерения:

-    температуры, оС

-    плотности, кг/м3

-    объемной доли воды в нефти, %

Условия эксплуатации:

Температура окружающего воздуха:

-    для первичных измерительных преобразователей, оС

-    для ИВК и АРМ оператора верхнего уровня, оС Режим работы

Напряжение питания переменного тока с частотой, Гц 50 ± 1 3-х фазное, В Однофазное, В

Знак утверждения типа

наносится на титульный лист эксплуатационной документации (паспорт, инструкция по эксплуатации) типографским способом.

Поверка

осуществляется по документу МП 53525-13 «Инструкция ГСИ Система измерений количества и показателей качества нефти Западно - Усть - Балыкского месторождения ОАО «Славнефть

- Мегионнефтегаз». Методика поверки», утвержденному в 10 октябре 2012 г. ГЦИ СИ ФБУ «Тюменский ЦСМ».

В перечень основного поверочного оборудования входят средства измерений, приведенные в таблице 2.

Таблица 2

Сведения о методах измерений

«Масса нефти. Методика измерений системой измерений количества и показателей качества нефти Западно-Усть-Балыкского месторождения ОАО «Славнефть-Мегионнефтегаз»», разработана и аттестована в ноябре 2012 г. ФБУ «Тюменский ЦСМ», г. Тюмень.

Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества нефти Западно - Усть - Балыкского месторождения ОАО «Славнефть - Мегионнефтегаз» СИКН 1502

-    ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

-    РМГ 100-2010 Рекомендации по определению массы нефти при учетных операциях с применением систем измерений количества и показателей качества нефти
