Установка поверочная для расходомеров и счетчиков жидкости УП-600, 53526-13

Установка поверочная для расходомеров и счетчиков жидкости УП-600 Назначение средства измерений

Установка поверочная для расходомеров и счетчиков жидкости УП-600 (далее - установка) предназначена для воспроизведения единицы массы и объема при поверке, калибровке и градуировке расходомеров, счетчиков и массомеров жидкости всех типов и принципов действия, преобразователей расхода теплосчетчиков, сужающих.

Описание

Принцип действия установки основан на сравнении массы и объема жидкости, прошедшей через поверяемое средство измерений (далее - ПСИ), с показаниями эталонных средств измерений (ЭСИ), представляющих собой или набор весовых устройств ВУ1 - ВУЗ

3    3    3

объемом 0,06 м , 0,6 м и 9 м на базе платформенных весов фирмы Mettler Toledo и тензодат-чиков фирмы Sartorius, или набор эталонных расходомеров ЭР1 - ЭР4 на базе электромагнит-

3    3

ных расходомеров фирмы Siemens на диапазоны расходов (0,02 - 0,2) м /ч, (0,2 - 1,5) м /ч, (1,5 - 25,0) м3/ч и (25,0 - 600,0) м3/ч.

Состав установки представлен в таблице 1

Таблица 1 - Состав установки

Конструктивно установка включает функционально объединенные ЭСИ, переключатели потока ПП1 - 11112, трубопроводную обвязку с насосными агрегатами НЦ1 - НЦ7, стабилизатором потока СП1, запорно-регулирующей арматурой, емкости для набора (БВ1 - БВ3) и хранения (БХ) воды.

Испытательные участки ИС1 и ИС2 для монтажа ПСИ имеют набор сменных измерительных линий условными проходами от 15 до 300 мм и оборудованы показывающими и регистрирующими средствами измерений давления и температуры. На емкостях для набора воды БВ1 - БВ3 установлены преобразователи температуры. Управление работой установки производится автоматизированной системой контроля и управления установки (далее - АСКиУ).

Установка размещается в отапливаемом помещении с температурой воздуха от плюс 15 до плюс 30 °С при относительной влажности до 80 %.

Установка имеет встроенное программное обеспечение (далее - ПО), выполняющее вычислительные функции в соответствии с назначением установки и влияющее на её метрологические характеристики. ПО обладает идентификационными признаками и имеет защиту от несанкционированного доступа к результатам измерений.

Идентификационные данные ПО представлены в таблице 2

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «С» согласно МИ 3286-2010. Метрологически незначимая часть ПО не оказывает влияния на его метрологически значимую часть.

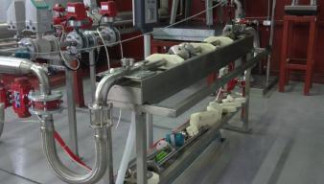

Общий вид установки представлен на рисунке 1.

рабочая жидкость - водопроводная вода с параметрами:

-    температура

-    давление

диапазон воспроизводимых расходов, пределы допускаемой относительной погрешности измерения объема и массы с помощью:

-    эталонных электромагнитных расходомеров ЭР1 - ЭР4

-    весовых устройств ВУ1 - ВУ3 нестабильность расхода за время измерения абсолютная погрешность измерения температуры напряжение сети питания переменного тока

частотой (50 ± 1) Гц

потребляемая мощность,

габаритные размеры (длина х ширина х высота) масса

средний срок службы

от плюс 15 °С до плюс 30 °С до 0,6 МПа от 0,03 м3/ч до 600 м3/ч

± 0,15 %; ± 0,04 %; не более ± 0,5 %; не более ± 0,2 °С;

220/380 В ± 15 %; не более 200 кВ-А; не более 9500х7500х4500 мм;

не более 9500 кг; не менее 12 лет

Климатическое исполнение - УХЛ 4.2 по ГОСТ 15150-69, для температуры окружающего воздуха от плюс 15 до плюс 30 °С при относительной влажности до 80 %.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации установки типографским способом. Комплектность средства измерений

Комплектность установки представлена в таблице 3

Таблица 3 - Комплектность установки

Поверка

осуществляется по документу УП 600.00.000 МП «Инструкция ГСИ Установка поверочная расходомерная УП-600. Методика поверки», утверждённому ГЦИ СИ ФБУ «Тюменский ЦСМ» 10 апреля 2012 г.

В перечень основного поверочного оборудования входят:

а)    гири 1 кг; 2 кг; 5 кг; 10 кг; 20 кг, набор гирь (0,1 - 15) г класса точности М1 по ГОСТ OIML R 111-1-2009;

б)    калибратор П320, диапазоны измерений и пределы абсолютных погрешностей:

(0 - 10) В, ± (20 ик + 40) мкВ;

(0 - 10) мА, ± (0,1 J + 0,01) мкА;

(0 - 100) мА, ± (0,1 1к + 1) мкА;

в)    портативный калибратор давления Метран 501-ПКД-Р, диапазон измерений (0 - 2,5) МПа, пределы приведенной погрешности ± 0,05%;

г)    частотомер Ч3-34 А, диапазон измерений длительности импульсов (1 • 10-6 - 100) с, диапазон частот (0,1 Гц - 4,7) ГГ ц, нестабильность кварцевого генератора ± 5 • 10-9;

д)    генератор импульсов Г5-60, диапазон длительности импульсов от 0,05 мкс до 1 с, пределы погрешности ± (10-6Т) мкс;

е)    термометр сопротивления платиновый эталонный ПТС - 10, 1-й разряд, диапазон измерения (77 - 692) К;

ж)    измеритель температуры многоканальный прецизионный МИТ 8.10, диапазон измерения (0 - 2000) Ом, пределы абсолютной погрешности ± (0,0001 + 10-5 R) Ом;

и) термостат переливной прецизионный ТПП-1, диапазон температур + (10 - 98) °C.

Сведения о методах измерений

УП 600.000.00 РЭ Установка поверочная расходомерная УП-600. Руководство по эксплуатации.

1    ГОСТ 8.510-2002. ГСИ Государственная поверочная схема для средств измерений расхода и объема жидкости;

2    УП 600.000.00 РЭ Установка поверочная расходомерная УП 600. Руководство по эксплуатации.

Рекомендации к применению
