Анализаторы нефтепродуктов универсальные ECS 3000, 53534-13

Анализаторы нефтепродуктов универсальные ECS 3000 Назначение средства измерений

Анализаторы нефтепродуктов универсальные ECS 3000 предназначены для измерения массовой концентрации органических соединений, содержащих хлор, в сырой нефти и нефтепродуктах в соответствии со стандартизованными методиками (методами).

Описание

Принцип действия анализатора основан на сжигании пробы в потоке газов аргона и кислорода с последующим титрованием растворенных в электролите продуктов горения кулонометрическим методом

Анализатор ECS 3000 представляет собой настольный стационарный автоматический прибор.

Анализатор состоит из автоматического загрузчика пробы, двухзонной трубчатой печи сжигания, очищающего скруббера, детектора и блока электроники. Работа всех узлов прибора и процесс анализа управляется внешним компьютером.

Анализатор комплектуется детектором, построенном на методе кулонометрического титрования.

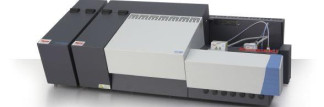

Внешний вид анализатора показан на рис. 1.

Программное обеспечение

Анализаторы оснащены автономным ПО «ThEuS», которое управляет работой приборов и отображает, обрабатывает и хранит полученные данные.

К метрологически значимой части ПО относится компонент TheUS.exe, который выполняет следующие функции:

■    управление прибором;

■    установка режимов работы прибора;

■    построение калибровочной зависимости;

■    расчет содержания определяемого компонента

■    обработка и хранение результатов измерений;

■    проведение диагностических тестов прибора.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню С по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при их нормировании.

Технические характеристики

Знак утверждения типа

наносится на лицевую панель прибора в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность

-    анализатор;

-    руководство по эксплуатации;

-    методика поверки МП-242-1515-2013.

Поверка

осуществляется по документу МП-242-1515-2013 «Анализаторы нефтепродуктов универсальные ECS 3000 фирмы «Thermo Fisher Scientific», Великобритания. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» 25.02.2013 г.

Основные средства поверки: стандартный образец состава хлорбензола ГСО 7142-95 (МСО 0039:1998).

Сведения о методах измерений

-    Анализаторы нефтепродуктов универсальные ECS 3000. Руководство по эксплуатации.

-    ГОСТ Р 52247-2004, метод Б Нефть. Методы определения хлорорганических соединений»;

-    ASTM D4929 «Стандартный метод испытаний для определения содержания хлорор-ганических соединений в сырой нефти»;

-    ASTM D5808 «Стандартный метод испытаний для определения хлора в ароматических углеводородах и связанных химических продуктах микрокулонометрией»;

-    UOP 779 «Определение хлоридов в нефтяных дистиллятах микрокулонометрией»;

-    EN 14077 «(Нефтепродукты - Определение содержания органических галогенов -Метод окислительной микрокулонометрии»;

-    ASTM D5194 «Метод определения следовых количеств хлора в жидких углеводородах титрованием»;

-    ASTM D7457 «Стандартный метод испытаний для определения хлора в ароматических углеводородах и связанных химических продуктах микрокулонометрией»;

-    UOP 910 «Определение общего хлора в сжиженных нефтяных газах и газообразных углеводородах методом микрокулонометрии».

Нормативные и технические документы, устанавливающие требования к анализаторам нефтепродуктов универсальным ECS 3000

техническая документация фирмы-изготовителя.

Рекомендации к применению

при оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
