| Номер в госреестре | 53540-13 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | АНКАТ-7631Микро |
| Изготовитель | Федеральное государственное унитарное предприятие "Смоленское производственное объединение "Аналитприбор" (ФГУП "СПО "Аналитприбор"), г. Смоленск |
| Год регистрации | 2013 |
| Срок свидетельства | 11.04.2028 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы АНКАТ-7631Микро предназначены для непрерывного автоматического измерения массовой концентрации вредных веществ, в том числе паров нефти и нефтепродуктов, объёмной доли кислорода в воздухе рабочей зоны, а также выдачи сигнализации о достижении содержания определяемых компонентов установленных пороговых значений.
Газоанализаторы АНКАТ-7631Микро (далее - газоанализаторы) представляют собой одноканальные носимые (индивидуальные) приборы непрерывного действия.
Принцип действия газоанализаторов -электрохимический или фотоионизационный, в зависимости от установленного датчика.
Конструктивно газоанализаторы выполнены одно- или двухблочными. Корпус газоанализаторов изготовлен из материалов, исключающих опасность воспламенения от электростатического заряда: передняя часть - ударопрочный обрезиненный поликарбонат, задняя - углена-полненный полиамид.
В верхней части корпуса газоанализатора расположены отверстие звукового излучателя, графический индикатор и единичные индикаторы красного цвета - для выдачи аварийной сигнализации, в нижней части находится пленочная клавиатура. На нижней стенке расположен разъем miniUSB, имеющий двойное назначение - для подключения ПЭВМ и для подключения зарядного устройства. В корпусе газоанализатора расположен аккумуляторный блок, который состоит из модуля защиты АКБ и двух аккумуляторов типоразмера АА. На задней стенке корпуса газоанализатора расположен зажим для крепления газоанализатора (на ремне, кармане и т.д.). В зависимости от исполнения газоанализаторы имеют встроенный или выносной (ВД) электрохимический датчик (ЭХД) или встроенный фотоионизационный датчик (ФИД).
Газоанализаторы обеспечивают выполнение следующих основных функций:
- непрерывное измерение содержания определяемых компонентов;
- сравнение результатов измерений с заданными пороговыми значениями и выработку световой и звуковой сигнализации;
- ведение и хранение архива результатов измерений (до 8000 записей).
Обозначения и наименования исполнений газоанализаторов приведены в таблице 1.
Таблица 1
| Обозначение исполнения | Условное наименование газоанализатора | Определяемый компонент |
| ИБЯЛ.413411.058 | АНКАТ-7631Микро-СО | Оксид углерода (СО) |
| ИБЯЛ.413411.058-01 | АНКАТ-7631Микро-НС1 | Хлористый водород (НС1) |
| ИБЯЛ.413411.058-02 | АНКАТ-7631Микро-Н^ | Сероводород (H2S) |
| ИБЯЛ.413411.058-04 | АНКАТ-7631Микро-ЫНэ | Аммиак (NH3) |
| ИБЯЛ.413411.058-05 | АНКАТ-7631Микро-С12 | Хлор (С12) |
| ИБЯЛ.413411.058-06 | АНКАТ-7631Микро^02 | Диоксид серы (S02) |
| ИБЯЛ.413411.058-07 | АНКАТ-7631Микро-К02 | Диоксид азота (N02) |
| ИБЯЛ.413411.058-09 | АНКАТ-7631Микро-02 | Кислород (02) |
| ИБЯЛ.413411.058-10 | АНКАТ-7631Микро-02-ВД | |
| ИБЯЛ.413411.058-11 | АНКАТ-7631Микро-ФИД | Летучие органические соединения (ЛОС) в соответствии с таблицей 4 |
| ИБЯЛ.413411.058-12 | АНКАТ-7631Микро-ФИД (в) | |
| Примечание - (в) в обозначении исполнения означает наличие дополнительной вибрационной сигнализации. | ||
Газоанализаторы соответствуют требованиям Технического регламента таможенного союза «О безопасности оборудования для работы во взрывоопасных зонах» (ТР ТС 012/2011), относятся к взрывозащищенному оборудованию группы II по ГОСТ 30852.0-2002, вид взрывозащиты «искробезопасная цепь уровня «ib» по ГОСТ 30852.10-2002, маркировка взрывозащиты:
- газоанализаторов АНКАТ-7631Микро-ФИД, ФИД (в) 1Ех ib IIC T4 Х;
- остальных газоанализаторов 1Еx ib IIC T6 Х.
Корпус газоанализатора имеет степень защиты от доступа к опасным частям, попадания
внешних твёрдых предметов и воды IP68 по ГОСТ 14254.

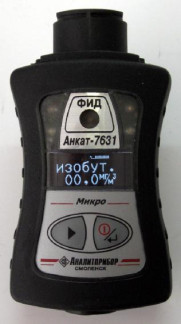

Внешний вид газоанализаторов приведен на рисунке 1, схема пломбировки газоанализаторов от несанкционированного доступа - на рисунке 2.
Знак поверки наносится на свидетельство о поверке (конструкцией корпуса не предусмотрено нанесение знака поверки).
а) со встроенным датчиком (АНКАТ-7631Микро-ФИД ИБЯЛ.413411.058-11)
б) с выносным датчиком (АНКАТ-7631Микро-02-ВД ИБЯЛ.413411.058-10) Рисунок 1 - Внешний вид газоанализатора
МЬсто пломбирования
Г азоанализаторы имеют встроенное программное обеспечение (далее - ПО), разработанное предприятием-изготовителем специально для непрерывного автоматического измерения содержания определяемых компонентов.
Основные функции встроенного ПО:
а) цифровая индикация содержания всех определяемых компонентов на графическом индикаторе газоанализатора;
б) выдача сигнализации при достижении содержания определяемого компонента порогов срабатывания «ПОРОГ 1» и «ПОРОГ 2» по каждому измерительному каналу;
в) цифровая индикация установленных порогов по выбранному измерительному каналу;
г) сохранение в энергонезависимой памяти архива из 8000 последних измеренных значений содержания определяемого компонента;
д) обмен данными с ПЭВМ по интерфейсу USB.
ПО газоанализатора реализует следующие расчетные алгоритмы:
1) вычисление значений содержания определяемого компонента по данным от первичного измерительного преобразователя;
2) сравнение текущих результатов измерений с заданными пороговыми уровнями срабатывания сигнализации;
3) непрерывную самодиагностику аппаратной части газоанализатора.
ПО газоанализаторов идентифицируется посредством отображения номера версии и контрольной суммы на дисплее газоанализатора при включении питания или через меню
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО газоанализаторов АНКАТ-7631Микро-ФИД, -ФИД(в), АНКАТ-7631Микро с электрохимическими датчиками на вредные газы и кислород
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | A7631Micro | Ankat-PID |
| Номер версии (идентификационный номер) ПО | 2.0 | 1.0 |
| Цифровой идентификатор ПО | 1ЕС5, алгоритм CRC16 | 1672, алгоритм CRC16 |
| Другие идентификационные данные (если имеются) | - | - |
| Примечания: 1) «A7631Micro» - для АНКАТ-7631Микро с электрохимическими датчиками на вредные газы и кислород, «Ankat-PID» - для АНКАТ-7631Микро-ФИД, -ФИД(в) с фотоионизационным детектором. 2) Номер версии ПО должен быть не ниже указанного в таблице. Значение контрольной суммы, приведенное в таблице, относится только к файлу прошивки обозначенной в таблице версии. | ||
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.
Газоанализаторы имеют защиту встроенного ПО и измерительной информации от непреднамеренных и преднамеренных изменений, которая обеспечивается посредством механического опечатывания корпуса газоанализатора. Уровень защиты встроенного ПО - «средний» по Р 50.2.077—2014.
1) Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов в зависимости от исполнения приведены в таблицах 3 и 4.
Таблица 3 - Газоанализаторы АНКАТ-7631Микро с электрохимическими датчиками на вредные газы и кислород_
| Условное наименование газоанализатора | Диапазон показаний содержания определяемого компонента 1) | Диапазон измерений содержания определяемого компонента | Участок диапазона измерений, в котором нормированы пределы допускаемой основной погрешности | Пределы допускаемой основной абсолютной (относительной, приведенной) погрешности газоанализаторов 2) |
| АНКАТ- 7631Микро-СО | От 0 до 350 мг/м3 | От 0 до 200 мг/м3 | От 0 до 20 Св. 20 до 200 | ± 5 мг/м3 ± (5 + 0,25 (Свх-20)) мг/м3 |
| АНКАТ- 7631Микро-НС1 | От 0 до 40 мг/м3 | От 0 до 30 мг/м3 | От 0 до 5 Св. 5 до 30 | ± 1,25 мг/м3 ± 0,25-Свх мг/м3 |
| АНКАТ- 7631Микро-Н2Б | От 0 до 40 мг/м3 | От 0 до 20 мг/м3 | От 0 до 3 Св. 3 до 20 | ± 0,75 мг/м3 ± (0,75 + 0,25(Свх-3)) мг/м3 |
| АНКАТ- 7631Микро-ЫН3 | От 0 до 250 мг/м3 | От 0 до 150 мг/м3 | От 0 до 20 Св. 20 до 150 | ± 5 мг/м3 ± 25 % отн. |
| АНКАТ- 7631Микро-С12 | От 0 до 50 мг/м3 | От 0 до 25 мг/м3 | От 0 до 1 Св. 1 до 25 | ± 0,25 мг/м3 ± (0,25 + 0,25(Свх-1)) мг/м3 |
| АНКАТ- 7631Микро-БО2 | От 0 до 40 мг/м3 | От 0 до 20 мг/м3 | От 0 до 20 | ± (2,5 + 0,125-Свх) мг/м3 |
| АНКАТ- 7631Микро-КО2 | От 0 до 20 мг/м3 | От 0 до 10 мг/м3 | От 0 до 2 Св. 2 до 10 | ± 0,5 мг/м3 ± (0,5 + 0,15(Свх-2)) мг/м3 |
| АНКАТ- 7631Микро-О2 | От 0 до 45 % об.д. | От 0 до 30 % об.д. | От 0 до 30 | ±3 % прив. |
| АНКАТ- 7631Микро-О2-ВД | От 0 до 45 % об.д. | От 0 до 30 % об.д. | От 0 до 30 | ± (0,4 + 0,05-Свх) % об.д. |
| Примечания: 1) Цена единицы младшего разряда (ЕМР) индикации определяемого компонента, массовая концентрация, мг/м3, или объемная доля, %: - 0,01 в диапазоне показаний от 0 до 9,99; - 0,1 в диапазоне показаний от 10 до 99,9; - 1 в диапазоне показаний от 100 до 350. 2) Свх - значение содержания определяемого компонента на входе газоанализатора, массовая концентрация, мг/м , или объемная доля, %. | ||||
Таблица 4 - Газоанализаторы АНКАТ-7631Микро с фотоионизационными детекторами (АНКАТ-7631Микро-ФИД, АНКАТ-7631Микро-ФИД(в))_
| Определяемый компонент | Диапазон измерений 1), мг/м3 | Участок диапазона измерений, в котором нормированы пределы допускаемой основной погрешности | Пределы доп основной пог | ускаемой решности |
| абсолютной, мг/м3 | относительной, % | |||
| Ацетон (С3Н60) | от 0 до 2500 | От 0 до 200 Св. 200 до 2500 | ± 30 | ± 15 |
| Бензол (С6Н6) | от 0 до 3500 | От 0 до 5 Св. 5 до 3500 | ± 1,0 | ± 20 |
| Г ексан (С6Н14) | от 0 до 3500 | От 0 до 300 Св. 300 до 3500 | ± 45 | ± 15 |
| Изобутилен (ьС4Н8) | от 0 до 3500 | От 0 до 100 Св. 100 до 3500 | ± 15 | ± 15 |
| Изопентан (i-C5H12) | от 0 до 3500 | От 0 до 300 Св. 300 до 3500 | ± 45 | ± 15 |
| н-пентан (С5Н12) | от 0 до 3500 | От 0 до 300 Св. 300 до 3500 | ± 45 | ± 15 |
| 1, 2-диметилбензол (о-ксилол, С6Н4(СНэ)2) | от 0 до 3500 | От 0 до 50 Св. 50 до 3500 | ± 7,5 | ± 15 |
| Толуол (С6Н5СН3) | от 0 до 2500 | От 0 до 50 Св. 50 до 2500 | ± 7,5 | ± 15 |
| Трихлорэтилен (С2НС13) | от 0 до 3500 | От 0 до 10 Св. 10 до 3500 | ± 25 | ± 25 |
| Фенол (С6Н60) 2) | от 0 до 50 | От 0 до 5 Св. 5 до 50 | ± 1,0 | ± 20 |
| Этанол (С2Н50Н) | от 0 до 2500 | От 0 до 1000 Св. 1000 до 2500 | ± 150 мг/м3 | ± 15 |
| Пары дизельного топлива | от 0 до 3500 | От 0 до 300 Св. 300 до 3500 | ± 45 | ± 15 |
| Пары бензина | от 0 до 3500 | От 0 до 100 Св. 100 до 3500 | ± 25 ± (25 + 0,15 •(Свх-100)) | - |
| Пары керосина | от 0 до 3500 | От 0 до 300 Св. 300 до 3500 | ± 45 | ± 15 |
| Пары сольвента нефтяного | от 0 до 3500 | От 0 до 300 Св. 300 до 3500 | ± 45 | ± 15 |
| Пары уайт-спирита | от 0 до 3500 | От 0 до 300 Св. 300 до 3500 | ± 45 | ± 15 |
| Определяемый компонент | Диапазон измерений 1), мг/м3 | Участок диапазона измерений, в котором нормированы пределы допускаемой основной погрешности | Пределы доп основной пог | ускаемой решности |
| абсолютной, мг/м3 | относительной, % | |||
| Углеводороды нефти (по октану) | от 0 до 3500 | От 0 до 300 Св. 300 до 3500 | ± 45 | ± 15 |
Примечания:
1) Диапазон показаний массовой концентрации для всех определяемых компонентов от 0 до 4000 мг/м . Цена единицы младшего разряда (ЕМР) индикации определяемого компонента, массовая концентрация, мг/м3:
- 0,1 в диапазоне показаний от 0 до 99,9;
- 1 в диапазоне показаний от 100 до 4000.
2) не применяется при контроле ПДК в воздухе рабочей зоны, только для аварийных ситуаций.
_CBx - массовая концентрация определяемого компонента на входе газоанализатора, мг/м3.
2) Пределы допускаемой вариации показаний в долях от предела
допускаемой основной погрешности 0,5
3) Пределы допускаемой дополнительной погрешности газоанализаторов при изменении температуры окружающей и контролируемой сред в рабочих условиях эксплуатации на каждые
10 С от температуры, при которой определялась основная погрешность, в долях от пределов
допускаемой основной погрешности, не более:
- для газоанализаторов АНКАТ-7631Микро-О2 и АНКАТ-7631Микро-О2-ВД 1,2
- для газоанализаторов АНКАТ-7631Микро-КО2 1,0
- для газоанализаторов АНКАТ-7631Микро-ФИД; -ФИД(в) 0,5
- для остальных газоанализаторов 0,6
4) Пределы допускаемой дополнительной погрешности при изменении атмосферного давления в рабочих условиях эксплуатации на каждые 3,3 кПа (25 мм рт.ст.) от номинального значения давления (101,3 ± 4) кПа ((760 ± 30) мм рт.ст.), в долях от предела допускаемой основной погрешности:
- для газоанализаторов АНКАТ-7631Микро-О2,
АНКАТ-7631Микро-О2-ВД, АНКАТ-7631Микро-На 1,0
- для остальных газоанализаторов, кроме АНКАТ-7631Микро-ФИД, -ФИД(в) 0,5
5) Пределы допускаемой дополнительной погрешности газоанализаторов АНКАТ-7631Микро-ФИД, -ФИД(в) при изменении атмосферного давления в рабочих условиях эксплуатации от номинального значения давления (101,3 ± 4,0) кПа ((760 ± 30) мм рт.ст.), в долях от
пределов допускаемой основной погрешности, не более 1,0
6) Пределы допускаемой дополнительной погрешности при изменении относительной влажности анализируемой среды в диапазоне от 30 до 95 % от номинального значения влажности 65 % при температуре 25 °С, в долях от предела допускаемой основной погрешности, не более:
- для газоанализаторов АНКАТ-7631Микро-СО,
АНКАТ-7631Микро-О2, АНКАТ-7631Микро-О2-ВД 0,5
- для остальных газоанализаторов (кроме АНКАТ-7631Микро-ФИД, - ФИД(в)) 1,0
Пределы допускаемой дополнительной погрешности при изменении относительной влажности анализируемой среды в диапазоне от 30 до 95 % на каждые 10 % от номинального значения влажности 65 % при температуре 25 °С, в долях от предела допускаемой основной погрешности, должны быть для газоанализаторов АНКАТ-7631Микро-ФИД, - ФИД(в)) 0,5
7) Газоанализаторы соответствуют требованиям к основной погрешности при изменении пространственного положения.
8) Газоанализаторы соответствуют требованиям к основной погрешности после воздействия газовых сред с содержанием определяемого компонента в течение 10 мин на уровне, указанном в таблице 5.
Время восстановления характеристик газоанализаторов после снятия перегрузки не более 10 мин.
Таблица 5
| Условное наименование газоанализаторов | Верхняя граница диапазона измерений | Содержание определяемого компонента при перегрузке, % от разности между пределами измерений |
| АНКАТ-7631 Микро-СО | 200 мг/м3 | 150 |
| АНКАТ-7631Микро-НС1 | 30 мг/м3 | 150 |
| АНКАТ-7631Микро-H2S | 20 мг/м3 | 170 |
| АНКАТ-7631Микро-NHз | 150 мг/м3 | 130 |
| АНКАТ-7631Микро-С12 | 25 мг/м3 | 200 |
| АНКАТ-7631Микро^О2 | 20 мг/м3 | 200 |
| АНКАТ-7631Микро^О2 | 10 мг/м3 | 170 |
| АНКАТ-7631Микро-О2, АНКАТ-7631Микро-О2-ВД | 30 % об. д. | 140 |
9) Время прогрева газоанализаторов, мин, не более 5
10) Пределы допускаемой суммарной дополнительной погрешности от воздействия неопределяемых компонентов, содержание которых приведено в таблице 6, в долях от предела допускаемой основной погрешности:
- для газоанализаторов АНКАТ-7631Микро-НС1 2
- для всех остальных газоанализаторов 1
Таблица 6
| Определяемый компонент | Содержание неопределяемых компонентов | ||||||||
| Массовая концентрация, мг/м3 | Объемная доля, % | ||||||||
| С0 | ^2 | ^S | S02 | С12 | НС1 | СО2 | СН4 | С3Н8 | |
| С0 | - | 2 | 10 | 10 | 1 | 30 | 1 | 1,06 | 0,92 |
| НС1 | 200 | - | - | - | - | - | 1 | 1,06 | 0,92 |
| ^S | 20 | 2 | - | 10 | 1 | - | 1 | 1,06 | 0,92 |
| N^ | 20 | 2 | - | 10 | 1 | 5 | 1 | 1,06 | 0,92 |
| С12 | 20 | * | * | * | - | 5 | 1 | 1,06 | 0,92 |
| SО2 | 20 | * | * | - | 1 | - | 1 | 1,06 | 0,92 |
| Определяемый компонент | Содержание неопределяемых компонентов | ||||||||
| Массовая концентрация, мг/м3 | Объемная доля, % | ||||||||
| СО | Ш2 | H2S | SO2 | CI2 | НС1 | СО2 | СН4 | С3Н8 | |
| № | 20 | - | * | 10 | 1 | - | 1 | 1,06 | 0,92 |
| О2 | 20 | 2 | 10 | 10 | 1 | 30 | 15 | 100 | 100 |
| ФИД** | 200 | 20 | - | 20 | 20 | 20 | 1,0 | 1,0 | 1,0 |
Примечания
1 - * - наличие не допускается;
2 - знак «-» означает, что дополнительная погрешность от влияния неопределяемых компонентов не нормируется.
_3 ** для газоанализаторов с фотоионизационным детектором_
11) Предел допускаемого времени установления показаний Т0,9д указан в таблице 7. Таблица 7
| Условное наименование газоанализаторов | Предел допускаемого времени установления показаний Т0,9д, с |
| АНКАТ-7631 Микро-СО | 60 |
| АНКАТ-7631Микро-НС1 | 180 |
| АНКАТ-7631Микро-Н^ | 60 |
| АНКАТ-7631Микро-ЫНэ | 180 |
| АНКАТ-7631Микро-С12 | 90 |
| АНКАТ-7631Микро^О2 | 60 |
| АНКАТ-7631Микро-КО2 | |
| АНКАТ-7631Микро-О2 | |
| АНКАТ-7631Микро-О2-ВД | |
| АНКАТ-7631Микро-ФИД | |
| АНКАТ-7631Микро-ФИД(в) |
12) Время непрерывной работы газоанализаторов до разряда аккумуляторной батареи при температуре окружающей среды (20 ± 5) °С и отсутствии срабатывания сигнализации, ч, не менее:
- для газоанализаторов АНКАТ-7631Микро-ФИД, - ФИД (в) 18;
- для остальных газоанализаторов 500. Примечание - при условии соблюдения рекомендаций по заряду аккумуляторной батареи, приведенных в эксплуатационной документации.
13) Допускаемый интервал времени работы газоанализаторов без корректировки показаний по ПГС не менее 6 месяцев
14) Электрическое питание газоанализаторов осуществляется от блока аккумуляторного. Напряжение питания постоянного тока - от 2,0 до 2,9 В.
15) Габаритные размеры газоанализаторов, мм:
- длина 55
- ширина (с клипсой) 50
(без клипсы) 35
- высота 105 Габаритные размеры выносного датчика газоанализатора АНКАТ-7631Микро-О2-ВД,
мм, не более:
- высота 140
- диаметр 70
16) Масса газоанализаторов, кг, не более 0,20 Масса выносного датчика газоанализатора АНКАТ-7631Микро-О2-ВД, кг, не более 0,35
17) Средний срок службы, лет 10 Примечание - без учета срока службы электрохимических ячеек, ФИД, блока аккумуляторного.
18) Средняя наработка на отказ, ч 32 000
Условия эксплуатации
- диапазон температуры окружающей и контролируемой сред, °С
а) для газоанализаторов АНКАТ-7631Микро-ФИД, - ФИД (в) от минус 40 до плюс 50
б) для остальных газоанализаторов от минус 30 до плюс 45
- диапазон атмосферного давления,
а) для газоанализаторов АНКАТ-7631Микро-ФИД, - ФИД (в) кПа от 84 до 120
мм рт. Ст от 630 до 900
б) для остальных газоанализаторов от 84 до 106,7
от 630 до 800
- диапазон относительной влажности воздуха при температуре 35 °С, % от 30 до 95
3 2
- массовая концентрация пыли, г/м , не более 10
- синусоидальная вибрация с частотой от 10 до 55 Гц и амплитудой не более 0,35 мм
- содержание неопределяемых компонентов в анализируемой среде не должно превышать значений, указанных в таблице 6.
Особые условия эксплуатации согласно правил РРР и РМРС:
- вибрация с частотой от 2 до 100 Гц;
- удары с ускорением 49 м/с (5g) при частоте от 40 до 80 ударов в минуту;
- качка до 30° с периодом от 7 до 9 с;
- длительные наклонам до 22,5° от вертикали во всех направлениях;
- морской туман;
- воздействие в течение 10 сут относительной влажности до 95 % при температуре (40 ± 2)°С.
наносится
1) на титульный лист руководства по эксплуатации типографским способом;
2) на табличку, расположенную на задней стороне газоанализатора.
Комплект поставки газоанализаторов приведен в таблице 8.
Таблица 8
| Обозначение | Наименование | Количество | Примечание |
| Г азоанализатор АНКАТ-7631Микро | 1 шт. | Согласно исполнению | |
| Комплект ЗИП | 1 компл. | Согласно ИБЯЛ.413411.058 ЗИ (ИБЯЛ.413411.058-01 ЗИ) | |
| ИБЯЛ.413411.058 ВЭ | Ведомость эксплуатационных документов | 1 экз. | |
| Комплект эксплуатационных документов | 1 компл. | Согласно ИБЯЛ.413411.058 ВЭ (ИБЯЛ.413411.058-01 ВЭ) | |
| МП-242-1951-2015 | Газоанализаторы АН-КАТ-7631Микро. Методика поверки | 1 экз. |
осуществляется по документу МП-242-1951-2015 «Газоанализаторы АНКАТ-7631Микро. Методика поверки», разработанному и утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 18 сентября 2015 г. и согласованному ФГУП "ВНИИМС" 10 ноября 2015 г.
Основные средства поверки:
1) Стандартные образцы состава газовые смеси:
- кислород - азот (ГСО 10253-2013), ацетон - воздух (ГСО 10385-2013), бензол - воздух (ГСО 10366-2013), изопентан - воздух (ГСО 10365-2013), н-пентан - воздух (10364-2013), толуол - воздух (ГСО 10368-2013), этанол - воздух (ГСО 10338-2013), выпускаемые по ТУ 6-16-2956-92 в баллонах под давлением;
- оксид углерода - воздух (ГСО 10465-2014, 10466-2014), аммиак - воздух (ГСО 10467-2014), гексан - воздух (ГСО 10463-2014), выпускаемые по ТУ 2114-001-00226247-2010;
- изобутилен (2-метилпропен) - воздух (ГСО 10539-2014), 1,2-диметилбензол - воздух (ГСО 10541-2014), трихлорэтилен - воздух (ГСО 10550-2014), выпускаемые по ТУ 0272-013-20810646-2014 в баллонах под давлением.
2) Азот особой чистоты сорт 2 по ГОСТ 9293-74 в баллоне под давлением
3) ПНГ-воздух марки А по ТУ 6-21-5-82 в баллоне под давлением
4) Генератор ГДП-102 по ИБЯЛ.413142.002 ТУ в комплекте с источниками микропотоков хлороводорода, сероводорода, хлора, диоксида серы, диоксида азота по ИБЯЛ.418319.013 ТУ.
5) Генератор газовых смесей ГГС мод. ГГС-Т или ГГС-К по ШДЕК.418313.009 ТУ в комплекте с источником микропотоков фенола по ИБЯЛ.418319.013 ТУ.
Знак поверки наносится на свидетельство о поверке (конструкцией корпуса не предусмотрено нанесение знака поверки)
Методики измерений приведены в документе ИБЯЛ.413411.058 РЭ «Газоанализаторы АНКАТ-7631Микро. Руководство по эксплуатации» и ИБЯЛ.413411.058-11 РЭ «Газоанализаторы АНКАТ-7631Микро-ФИД. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к газоанализаторам АНКАТ-7631Микро
1 Перечень измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах (Приказ Министерства здравоохранения и социального развития Российской Федерации от 9 сентября 2011 г. N 1034н).
2 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
3 ГОСТ 14254-96 Степени зашиты, обеспечиваемые оболочками (Код IP).
4 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
5 ИБЯЛ.413411.058 ТУ Газоанализаторы АНКАТ-7631Микро. Технические условия.
6 ИБЯЛ.413411.058 ТУ часть 2 Газоанализаторы АНКАТ-7631Микро. Технические условия.
| Зарегистрировано поверок | 47644 |
| Поверителей | 191 |
| Актуальность данных | 15.09.2024 |
