Термопреобразователи ТП-1W, 53555-13

Назначение

Термопреобразователи ТП-IW (далее - ТП-IW) предназначены для измерения температуры жидких, сыпучих и газообразных химически не агрессивных сред, а также для измерения разности температуры, с использованием в качестве первичных преобразователей -термопреобразователей сопротивления (далее - ТС).

Описание

Принцип действия ТП-IW заключается в преобразовании входных сигналов электрического сопротивления, полученных от термопреобразователей сопротивления и последующего преобразования полученных сигналов в кодовый эквивалент вторичным преобразователем температуры ПИТ-IW (Рег. № 51093-12) и дальнейшей передачи информации об измеренной температуре по линии связи 1Wire на экран компьютера (ПЭВМ) или контроллер.

Конструктивно XU-1W состоит из двух последовательно соединенных преобразователей: термопреобразователя сопротивления, соответствующего требованиям ГОСТ 6651-2009 и преобразователя измерительного температуры KOT^W, соответствующего требованиям ГОСТ 13384-93.

Базовое конструктивное исполнение XQ-1W предусматривает соединение ПИТ-1W с одним ТС с размещением ПИТ-1W в головке ТС.

Возможны конструктивные исполнения с подключением к базовому ^H^W через штепсельный разъем в хвостовике головки базового XQ-1W еще одного, двух или трех ТС, что обеспечивает измерение температуры по нескольким каналам одновременно.

К конструкции головки базового ТС предъявляются особые требования, поэтому используются ТС конкретного типа ТМ/ТП-9201 (Рег. № 48114-11) или любой другой тип ТС с соответствующими указанному типу ТС параметрами головки и метрологическими характеристиками.

По заявке потребителя при выпуске из производства ^D^W настраивается на работу с ТС с конкретными характеристиками, а также учитывается количество ТС в составе ТП-1W и электрическое сопротивление соединительных кабелей от HИТ-1W до ТС.

По устойчивости к вибрациям в рабочих условиях ТП-1W относятся к группе N2 по ГОСТ Р 52931-2008.

По устойчивости к воздействию температуры и влажности окружающего воздуха ТП-1W соответствуют группе С3 по ГОСТ Р 52931-2008.

По степени защиты оболочки от пыли и воды ТП-1W соответствуют исполнению IP55 по ГОСТ 14254-96.

Программное обеспечение

В ТП-IW используется программное обеспечение, указанное в таблице 1. Таблица 1 - Идентификационные данные программного обеспечения ТП-IW

Уровень защиты программного обеспечения ТП-IW от непреднамеренных и преднамеренных изменений - «А» по МИ 3286-2010.

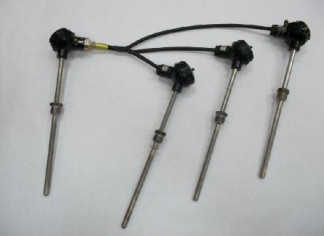

Внешний вид ТП-IW представлен на рисунке 1.

Таблица 2 - Метрологические и технические характеристики ТП-1W

Знак утверждения типа

наносится на левый верхний угол титульного листа паспорта и руководства по эксплуатации типографским способом.

Комплектность

Таблица 3 - Комплект поставки

Поверка

осуществляется по документу МП 78-221-2012 «ГСИ. Термопреобразователи ТП-IW. Методика поверки», утвержденному ФГУП «УНИИМ» в 2013 г.

Перечень эталонов, применяемых при поверке:

-    платиновый термометр сопротивления вибропрочный эталонный ПТСВ-1, диапазон (минус 50 - 450) °С, 3 разряд по ГОСТ Р 8.558, абсолютная погрешность ± 0,02 °С (при 0 °С), ± 0,03 °С (при 160 °С), ± 0,04 °С (при 230 °С);

-    многоканальный прецизионный измеритель температуры МИТ8.10, диапазон измерения сопротивления (0,001 - 2000) Ом, абсолютная погрешность измерения температуры ± (0,004 + 10-5 t) °C;

-    термостат нулевой ТН-1М, температура термостатируемой среды 0 °C, нестабильность поддержания температуры ± 0,02 °C, температурный градиент на глубине (200 - 300) мм не более ± 0,006 °C;

-    термостат переливной ТПП-1.0, полный диапазон воспроизводимых температур (35 - 300) °C, нестабильность поддержания температуры ± (0,01 - 0,02) °C, неравномерность температурного поля на глубине (30 - 450) мм не более ± 0,01 °C;

-    криостат КР-80, полный диапазон воспроизводимых температур (минус 80 - 40) °C, нестабильность поддержания температуры за 30 мин ± 0,05 °C, неравномерность температурного поля на глубине (200 - 300) мм не более ± 0,03 °C.

Сведения о методах измерений

приведены в документе «Термопреобразователи ТП-1W. Руководство по эксплуатации» АВМЮ.405514.001 РЭ.

Нормативные и технические документы, устанавливающие требования к термопреобразователям ТП-IW

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытания.

ГОСТ 13384-93 Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

АВМЮ.405514.001 ТУ Термопреобразователи ТП-1W. Технические условия.

Рекомендации к применению

- при осуществлении торговли и товарообменных операций.
